Fibra Óptica CABO DROP FIG.8 COMPACTO DIELÉTRICO LOW FRICTION (G657A1 ou G657A2) CFOAC-BLI A/B-CD-02-AR-LSZH GJYXFCH-2F

Tamaño: 2.0*5.2 mm LSZH
Fibras:G.657.A1|A2(1 ou 2)
  • CABO DROP FIG.8

  • N/M

  • N/M

  • CFOAC-BLI A-CD-02-AR-LSZH

  • GJYXFCH-2F

  • ISO9001

  • 1km/carrete

  • Carrete de madera,Φ400*400mm

  • 40 km

  • 5-25 Dias

  • NINGBO CHINA

  • 30% TT como depósito, 70% restante antes del envío.

Availability:

Product Description

CABO DROP FIG.8

COMPACTO DIELÉTRICO LOW FRICTION

GJYXFCH-2 (G657A1 ou G657A2)

CFOAC-BLI A-CD-02-CO-LSZH ou

CFOAC-BLI A/B-CD-02-AR-LSZH

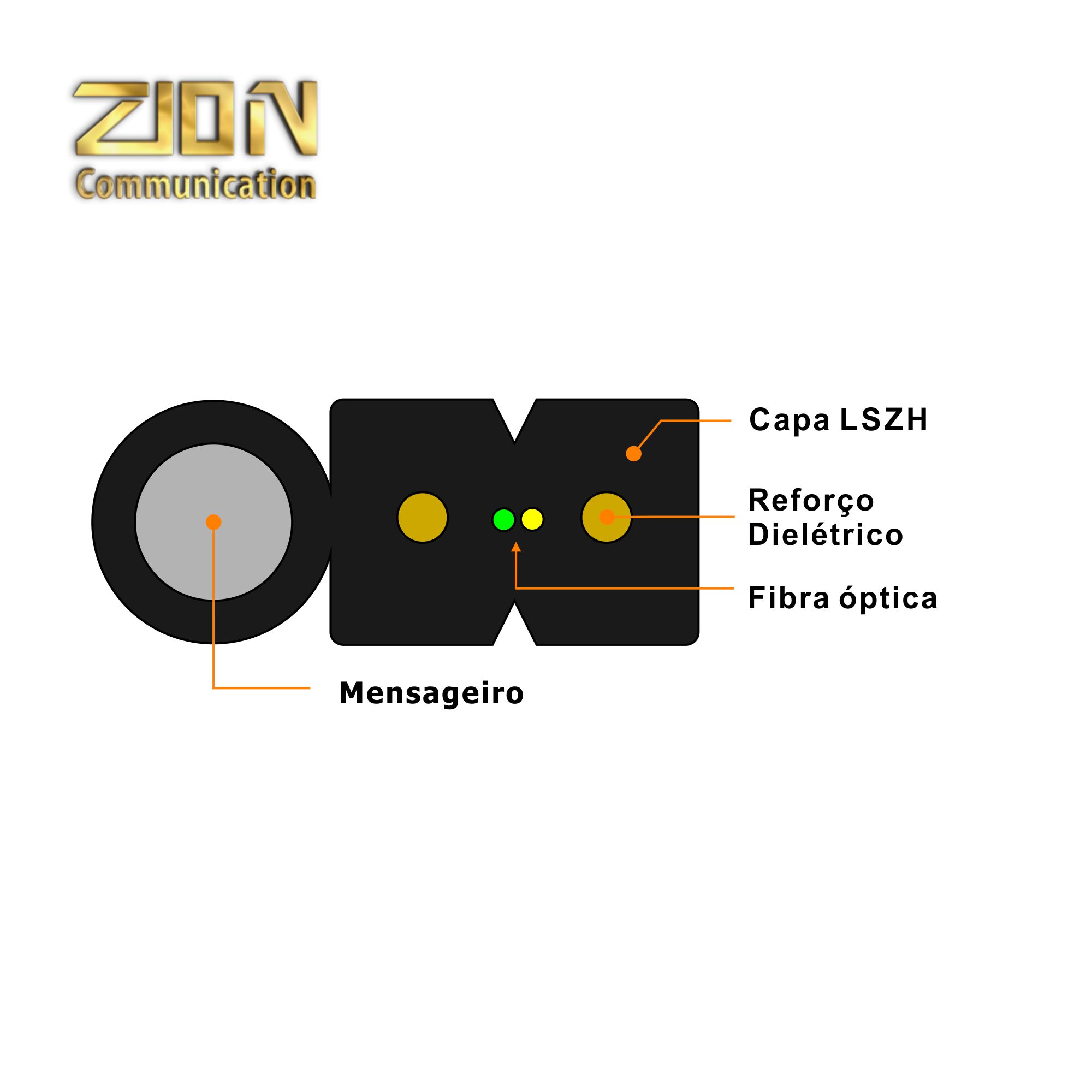

GJYXFCH-2 CABO DROP FIG.8 COMPACTO DIELÉTRICO LOW FRICTION CFOAC-BLI AB-CD-02-AR-LSZH

Diretor Executivo de Produtos : James Xu

Email:  james@zion-communication.com


Parâmetros Técnicos

Cabo Código Número de fibras ópticas Dimensionais
(mm)
Massa nominal
(kg/km)
Carga máxima durante a instalação (somente o
núcleo óptico)
Carga máxima durante a instalação (mensageiro)
(N)
Raio mínimo de curvatura durante a
operação/instalação
(mm)
GJYXCH-1 1 2.0*5.2±0.2 20 148 660 15/30
GJYXCH-2 2 2.0*5.2±0.2 20 148 660 15/30
GJYXCH-4 4 2.0*5.2±0.2 20 148 660 15/30

Características Físicas


Item Descrição
Fibra Óptica UV fibra G.657 A;@1310nm ≤0.35dB/km; @1550nm ≤0.2dB/km;
Elemento de Tração Dois fios de FRP de 0,5 mm de diâmetro nominal
Elemento de Sustentação Fio de aço com diâmetro nominal de 1,0 mm
Capa Externa Retardante à chama do tipo LSZH (low friction )
Comprimento Padrão 1000m ou 2000m
Tipo de Embalagem Bobina de madeira
Temperatura de operação -20~+65℃
Dimensões Nominais da Embalagem Bobina: 350x350mm
Auto-sustentado de Fibras Ópticas Drop Óptico para vãos de 80 m

Certificações


ITU-T Rec. G.657A

IEC 60794
ISO9001
ANATEL(certificado)

ICEA-596
YD/T 1997-2009


Fiber Optical Test Datas
The properties of single mode optical fiber (ITU-T Rec. G652|G657)
Category Description
G.652
G.652.D
G.652.D
G.657.A1 G.657.A2 Unit/单位
Unidade
Transmission
Characteristics
传输特性
Características de transmissão
Attenuation Coefficient
衰减系数
Coeficiente de atenuação
@1310 nm ≤0.35 ≤0.34 ≤0.32 ≤0.34 ≤0.34 dB/km
@1285-1330 nm
≤0.37 ≤0.35 ≤0.37 ≤0.37 dB/km
@1383 nm(after hydrogen aging)氢老化后 ≤0.30 ≤0.30 ≤0.29 ≤0.31 ≤0.31 dB/km
@1490 nm ≤0.24
≤0.22 ≤0.23 ≤0.23 dB/km
@1550 nm ≤0.22 ≤0.21 ≤0.18 ≤0.2 ≤0.2 dB/km
@1525-1575 nm
≤0.22 ≤0.19 ≤0.21 ≤0.21 dB/km
@1625 nm ≤0.25 ≤0.24 ≤0.2 ≤0.22 ≤0.22 dB/km
Mode Field Diameter
模场直径
Diâmetro do campo de modo
@1310 nm 8.6±0.4 9.0±0.4 9.0±0.3 9.0±0.3 8.6±0.4 µm
@1550 nm 9.8±0.5 10.2±0.4 10.2±0.4 10.2±0.4 9.6±0.5 µm
Cable Cut-off wavelength(λ cc)
光缆截止波长

≤1260 ≤1260 ≤1260 ≤1260 ≤1260 nm
Zero Dispersion Wavelength
零色散波长

1300-1324 1300-1324 1300-1324 1300-1324 1300-1324 nm
Zero Dispersion Slope
零色散斜率

≤0.092 ≤0.092 ≤0.09 ≤0.09 ≤0.09 ps/nm²/km
Dispersion Coefficient
色散系数
@1285-1339 nm
≤3.4 ≤3.2 ≤3 ≤3.4 ps/(nm·km)
@1271-1360 nm
≤5.3


ps/(nm·km)
@1550 nm ≤ 18 ≤ 18 ≤ 17 ≤ 17 ≤ 18 ps/(nm·km)
@1625 nm ≤ 22 ≤ 22 ≤ 21 ≤ 21 ≤ 22 ps/(nm·km)
PMD Maximum Individual Fiber
偏正模色散单根光纤

≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ps√km
PMD Link Design Value
偏正模色散链路设计值

≤0.06 ≤0.06 ≤0.06 ≤0.06 ≤0.06 ps/√km
Point Discontinuity
点不连续性
@1310 nm, @1550 nm ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.05 dB
EGRI
Effective Group Refractive Index
有效群折射率
@1310 nm
1.4671 1.4671 1.4671 1.4676
@1550 nm
1.4675 1.4675 1.4675 1.4683
@1625 nm
1.468 1.468 1.468 1.4685
Macro Bending Loss
宏观弯曲损耗
10turns of 15mm radius


≤0.25 ≤0.03 @1550 nm
dB
1turns of 10mm radius


≤0.75 ≤0.1
1turns of 7.5mm radius



≤0.2
1turns of 5mm radius




100turns of 30mm radius ≤0.05 ≤0.05 ≤0.05

@1625 nm
dB
10turns of 15mm radius


≤1.0 ≤0.1
1turns of 10mm radius


≤1.5 ≤0.2
1turns of 7.5mm radius



≤0.5
1turns of 5mm radius
