GYTC8S

Este cable es adecuado para redes de comunicaciones de todo tipo: largo recorrido, cables troncales, anillos metropolitanos, distribución y acceso local. Su compacidad y su diseño ofrecen enormes ventajas para la instalación. Estos cables están Multitubo fig.8 aéreo soportado y la armadura de acero corrugado controlado una alta protección contra las agresiones mecánicas y la acción de los roedores.

Model:
Multitubo fig.8 aéreo soportado GYTC8S
Brand:
N/M
Code:
N/M
Categories:
Cables de fibra óptica
Impedance:
Multitubo fig.8 aéreo soportado
Certificates:
ISO9001
Length:
3km/carrete
Packing:
Carrete de madera，Φ1100*750mm
MOQ:
40 km
Delivery time:
5-25 Dias
Port of Loading:
NINGBO CHINA
Term of payment:
30% TT como depósito, 70% restante antes del envío.

Availability:

Product Description

Product Description

Cables de fibra óptica Multitubo fig.8 aéreo soportado

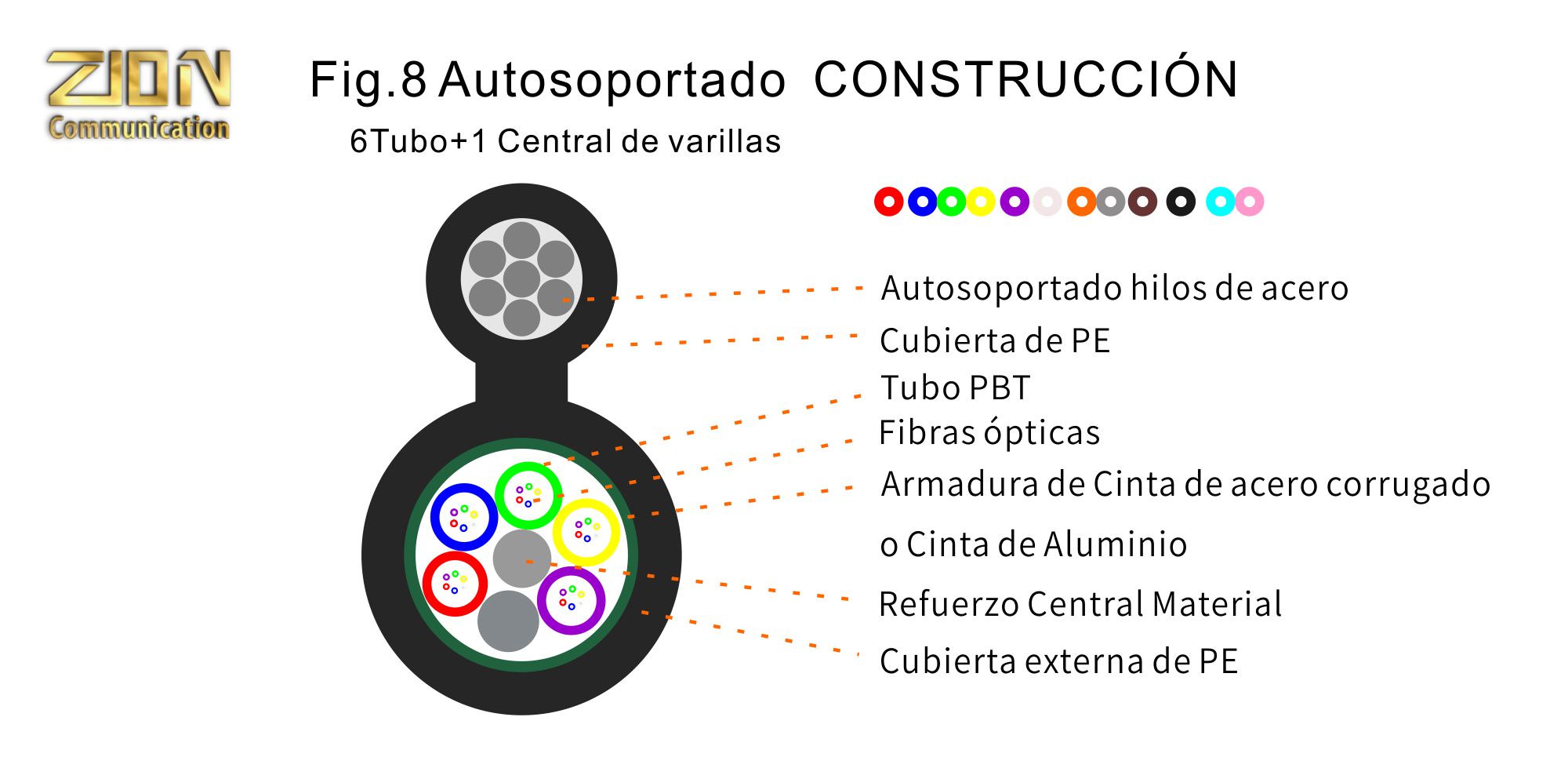

Multitubo fig.8 aéreo soportado-Cables de fibra óptica GYTC8S 6+1

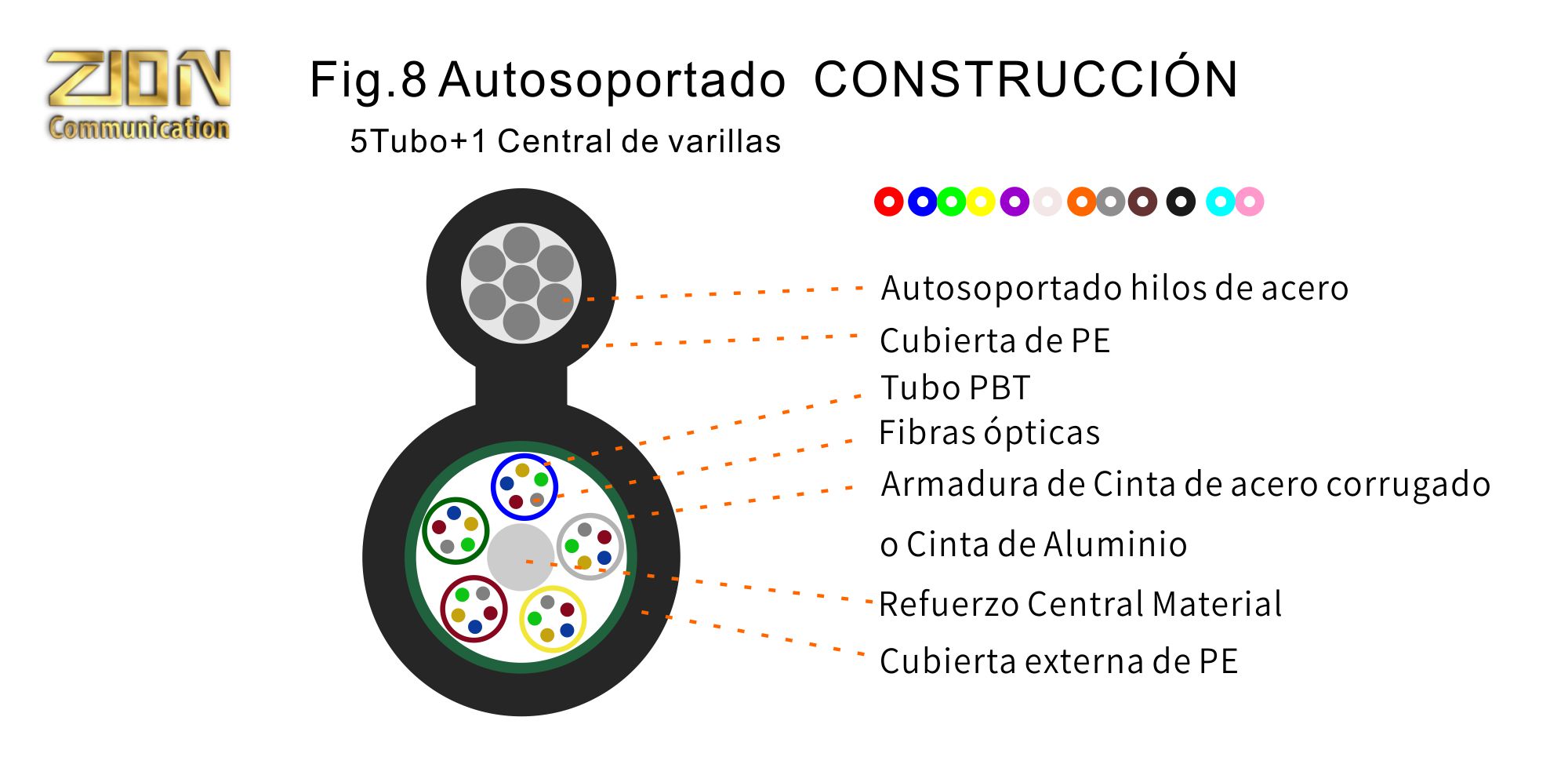

Multitubo fig.8 aéreo soportado-Cables de fibra óptica GYTC8S-5+1

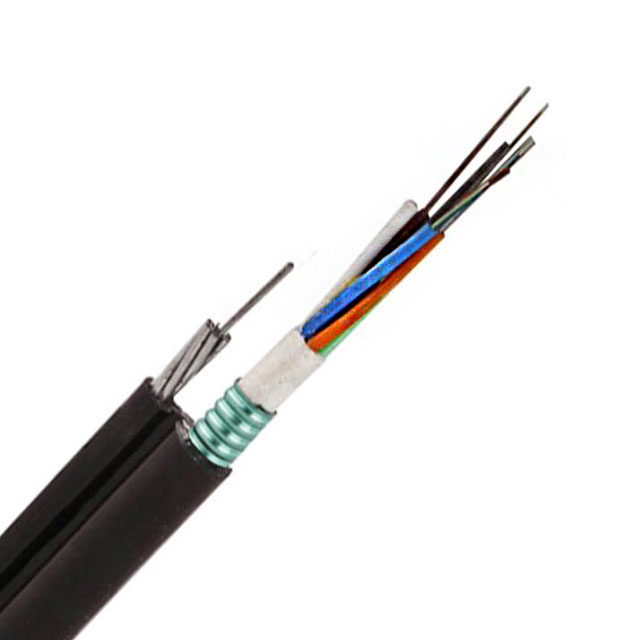

Multitubo fig.8 aéreo soportado-Cables de fibra óptica GYTC8S-60 photos

APLICACIONES:

Características:

Item			Descripción
Fibra óptica			UV fibra G.652.D;@1310nm ≤0.35dB/km; @1550nm ≤0.2dB/km;
Impermeable			Con gel hidrofugo
Tubo			2.0 mm PBT holgados ( varial fibras por tubo)
Cinta de Material de agua			0.28mm de espesor Cinta
Elemento de fuerza interior			Armadura de cinta de acero corrugado o Armadura de Cinta de Aluminio
Chaqueta externa			1.6mm PE
Elemento de aéreo soportado			Multi alambre de Acero 7 hilos
Cubierta interior			1.2-1.5mm PE
Diámetro de salida del cable			6.89.218±0.5mm
Peso del cable			215±5kg
Longitud Cable / Carrete			3km or 4km (2% tolerance in more)
Rango de temperatura			-20~+65℃

Fibras ópticas identificadas por Colores. y Loose Tube Colores

No.	1	2	3	4	5	6
Color	Roja	Azul	Verde	Amarilla	Violeta	Blanca
No.	7	8	9	10	11	12
Color	Naranja	Gris	Marrón	Negro	Agua	Rosada

Fiber Optical Test Datas
The properties of single mode optical fiber (ITU-T Rec. G652\|G657)
Category	Description		G.652	G.652.D	G.652.D	G.657.A1	G.657.A2	Unit/单位 Unidade
Transmission Characteristics 传输特性 Características de transmissão	Attenuation Coefficient 衰减系数 Coeficiente de atenuação	@1310 nm	≤0.35	≤0.34	≤0.32	≤0.34	≤0.34	dB/km
		@1285-1330 nm		≤0.37	≤0.35	≤0.37	≤0.37	dB/km
		@1383 nm(after hydrogen aging)氢老化后	≤0.30	≤0.30	≤0.29	≤0.31	≤0.31	dB/km
		@1490 nm	≤0.24		≤0.22	≤0.23	≤0.23	dB/km
		@1550 nm	≤0.22	≤0.21	≤0.18	≤0.2	≤0.2	dB/km
		@1525-1575 nm		≤0.22	≤0.19	≤0.21	≤0.21	dB/km
		@1625 nm	≤0.25	≤0.24	≤0.2	≤0.22	≤0.22	dB/km
	Mode Field Diameter 模场直径 Diâmetro do campo de modo	@1310 nm	8.6±0.4	9.0±0.4	9.0±0.3	9.0±0.3	8.6±0.4	µm
	Mode Field Diameter 模场直径 Diâmetro do campo de modo	@1550 nm	9.8±0.5	10.2±0.4	10.2±0.4	10.2±0.4	9.6±0.5	µm
	Cable Cut-off wavelength(λ cc) 光缆截止波长		≤1260	≤1260	≤1260	≤1260	≤1260	nm
	Zero Dispersion Wavelength 零色散波长		1300-1324	1300-1324	1300-1324	1300-1324	1300-1324	nm
	Zero Dispersion Slope 零色散斜率		≤0.092	≤0.092	≤0.09	≤0.09	≤0.09	ps/nm²/km
	Dispersion Coefficient 色散系数	@1285-1339 nm		≤3.4	≤3.2	≤3	≤3.4	ps/(nm·km)
		@1271-1360 nm		≤5.3				ps/(nm·km)
		@1550 nm	≤ 18	≤ 18	≤ 17	≤ 17	≤ 18	ps/(nm·km)
		@1625 nm	≤ 22	≤ 22	≤ 21	≤ 21	≤ 22	ps/(nm·km)
	PMD Maximum Individual Fiber 偏正模色散单根光纤		≤0.1	≤0.1	≤0.1	≤0.1	≤0.1	ps√km
	PMD Link Design Value 偏正模色散链路设计值		≤0.06	≤0.06	≤0.06	≤0.06	≤0.06	ps/√km
	Point Discontinuity 点不连续性	@1310 nm, @1550 nm	≤0.05	≤0.05	≤0.05	≤0.05	≤0.05	dB
	EGRI Effective Group Refractive Index 有效群折射率	@1310 nm		1.4671	1.4671	1.4671	1.4676
		@1550 nm		1.4675	1.4675	1.4675	1.4683
		@1625 nm		1.468	1.468	1.468	1.4685
	Macro Bending Loss 宏观弯曲损耗	10turns of 15mm radius				≤0.25	≤0.03	@1550 nm dB
		1turns of 10mm radius				≤0.75	≤0.1
		1turns of 7.5mm radius					≤0.2
		1turns of 5mm radius
		100turns of 30mm radius	≤0.05	≤0.05	≤0.05			@1625 nm dB
		10turns of 15mm radius				≤1.0	≤0.1
		1turns of 10mm radius				≤1.5	≤0.2
		1turns of 7.5mm radius					≤0.5
		1turns of 5mm radius
