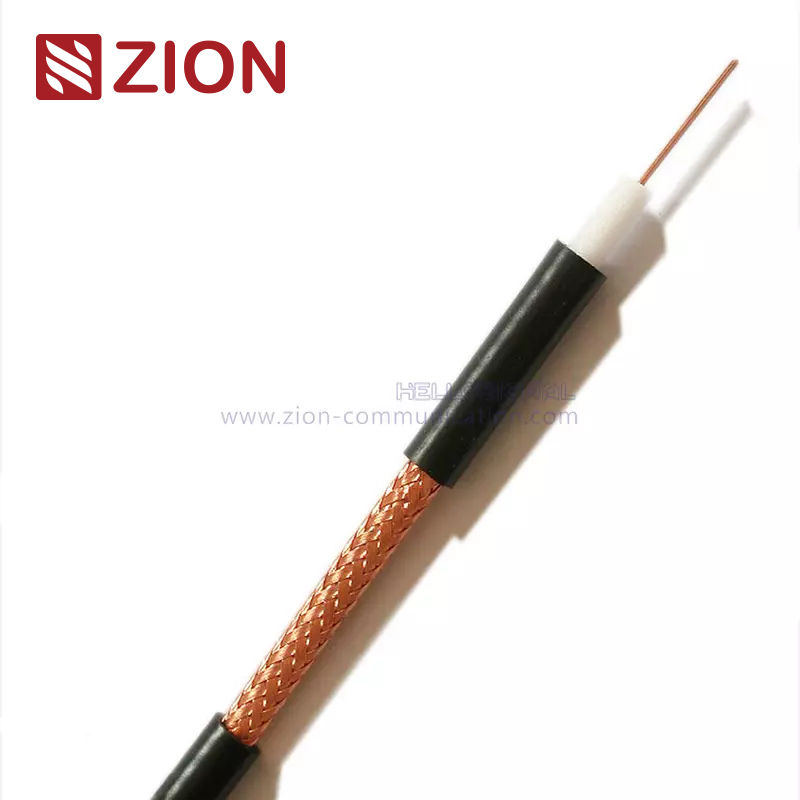

RG59 BC Conductor CCA Braiding

  • RG59
  • hellosignal
  • XT0705

Specification

RG59 PVC CCTV COAXIAL CABLE
BC Conductor  CCA Braiding


Construction Parameters:
                  Inner Conductor                0.81mm/0.032" /20AWG Copper Clad Steel
                  Dielectric                3.66±0.05mm/0.145" Foamed Polyethylene
                  First Shield                Bonded Aluminum Foil
                  Second Shield                Nom. 4.10mm/0.161" Braid
                  Strands                0.12mm/0.005" Copper Clad Aluminum
                  % Coverage                95 nom
                  Jacket                6.00±0.1mm/0.236" PVC (Color by your choise)
                  Application                For Use in Intermediate CCTV Run Lengths
                  Limited Length                Typical run length up to 500 feet

Electrical Characteristics:
                  Capacitance                52±1 pF/m
                  Impedance                75±3 Ω
                  Resistance                The Max. at 20 shall be < 200 Ω/km
                  Return loss                between 5 and 1000MHz: > 21dB
                  Velocity of Propagation                 0.85
                  Shielding Effectiveness(>dB)                70
                  Max Operating Voltage(KVMS)                3
                  Operating Temp Range  (PVC)                -20  to 65
                  RoHS                YES

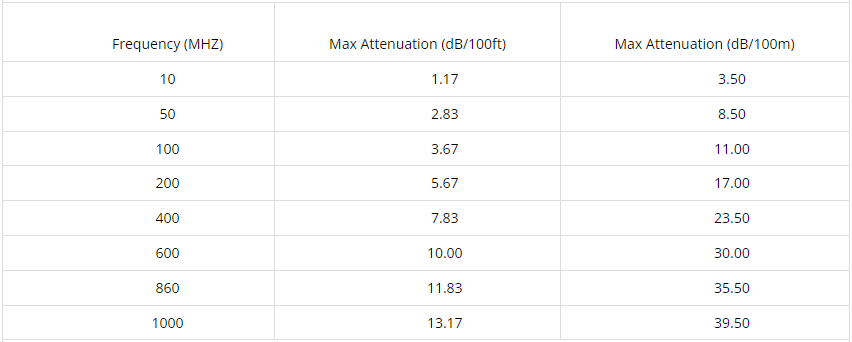

Attenuation(20):
                Frequency (MHZ)                        Max Attenuation (dB/100ft)                                Max Attenuation (dB/100m)
                10                1.17                 3.50
                50                2.83                 8.50
                100                3.67                 11.00
                200                5.67                 17.00
                400                7.83                 23.50
                600                10.00                 30.00
                860                11.83                 35.50
                1000                13.17                 39.50

Order Informations:
                  Marking                HELLOSIGNAL RG59 CCS Bonded 95% CCA ×××M
                  Package                500FT/PULL BOX, 1000FT/Wooden Spool,Pallet
                  Delivery time                Normally 20-25 days after received the deposit.
                  Brand                HELLOSIGNAL® OR OEM


Packing

100m roll plastic spool wooden spool
