Nunca vuelva a comprar el equivocado, FTTH Cable De Fibra Drop Flat, 5 minutos para convertirse en un comprador profesional

El cable drop FTTH es el tramo final de una red de acceso por fibra. Su elección no depende únicamente del precio por kilómetro: la ruta de instalación, el tipo de fibra, los elementos de refuerzo, la cubierta, la forma de terminación y los accesorios compatibles determinan si el cable podrá instalarse y mantenerse correctamente.

¿Qué es un cable drop FTTH?

FTTH significa Fiber to the Home, o fibra hasta el hogar. Dentro de la red de distribución óptica, el cable drop conecta el punto de acceso, la caja terminal o la caja de distribución con el recinto del abonado. Puede terminar en una roseta óptica, un pigtail empalmado o un conector que llegue directamente a la ONT, según el diseño del proyecto.

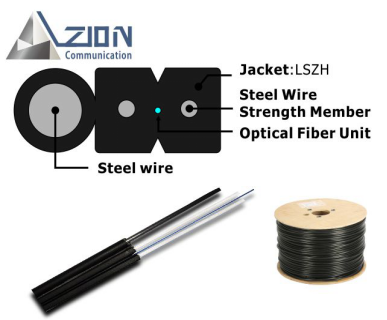

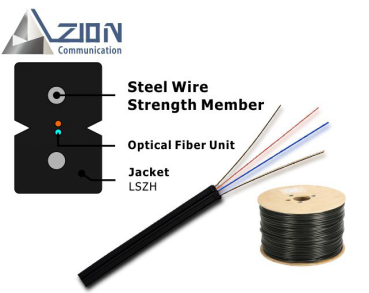

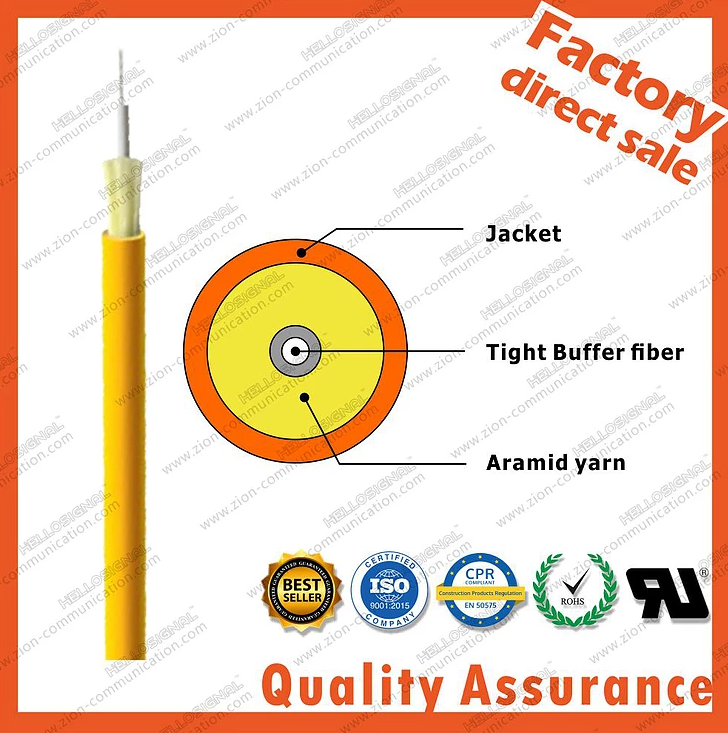

El formato plano facilita el tendido por muros, conductos y fachadas, y suele integrar una o varias fibras entre dos elementos de refuerzo paralelos. No obstante, “cable drop” no identifica una construcción única: existen versiones interiores, exteriores, autosoportadas, redondas y preconectorizadas.

Tipos principales de cable de acometida FTTH

La construcción debe corresponder al recorrido real. Un cable pensado para interiores no sustituye automáticamente a un cable de fachada o aéreo, y un mensajero autosoportado no elimina la necesidad de revisar vano, herrajes, carga y método de anclaje.

Los componentes que cambian la selección

Tipo y cantidad de fibras

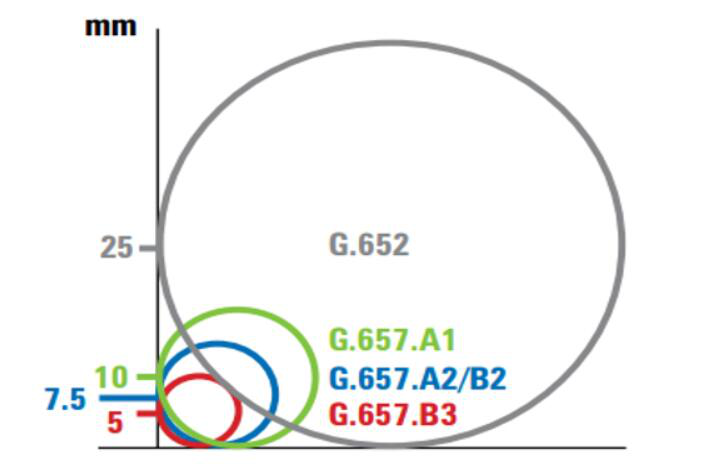

Para rutas con curvas cerradas se utilizan con frecuencia fibras monomodo de la familia ITU-T G.657. La subcategoría —por ejemplo, G.657.A1 o G.657.A2— debe indicarse de forma explícita, ya que no basta con escribir solamente “G.657”. La compatibilidad, la pérdida por curvatura y el radio mínimo aplicable deben verificarse en la especificación de la fibra y del cable terminado.

Elementos de refuerzo: acero o FRP

El acero y el FRP no son intercambiables en todos los proyectos. El acero ofrece una solución metálica robusta; el FRP es no metálico y puede ser preferible cuando se desea evitar un elemento conductor. La elección debe relacionarse con tracción, curvatura, método de fijación, entorno eléctrico y requisitos del operador.

Cubierta y comportamiento al fuego

LSZH describe una cubierta de baja emisión de humos y libre de halógenos, pero no constituye por sí sola una clasificación completa de reacción al fuego. El comprador debe indicar la norma, clase o método de ensayo requerido por el proyecto. Para exteriores también deben revisarse exposición UV, humedad, rango de temperatura y compatibilidad con la entrada al edificio.

Dimensiones y accesorios

Medidas como 2,0 × 3,0 mm o 2,0 × 5,2 mm aparecen en familias de producto habituales, pero no deben aplicarse a todos los cables drop. La dimensión real debe coincidir con abrazaderas, sellos de entrada, conectores de campo, peladoras y cajas terminales.

Productos ZION recomendados según la instalación

Estas familias cubren tres decisiones habituales de una acometida FTTH. La selección final debe basarse en la ruta, los requisitos mecánicos, el tipo de fibra, la cubierta y los accesorios aprobados para el proyecto.

Cómo elegir el cable correcto

1. Defina la ruta: interior, exterior, fachada, conducto, tramo aéreo o transición exterior-interior.

2. Indique la construcción: plana, redonda, autosoportada o preconectorizada.

3. Especifique la fibra: cantidad de fibras, subcategoría exacta y código de colores.

4. Seleccione el refuerzo: acero, FRP u otra construcción aprobada para la ruta.

5. Defina la cubierta: material, color, uso interior o exterior y requisito de comportamiento al fuego.

6. Compruebe la instalación: radio de curvatura, tracción, aplastamiento, vano, herrajes y herramientas compatibles.

7. Decida la terminación: cable sin conector para empalme o conjunto preterminado con interfaz y longitud definidas.

Datos necesarios para solicitar cotización

• Aplicación y ruta de instalación.

• Construcción plana, redonda o autosoportada.

• Número de fibras y subcategoría, por ejemplo G.657.A1 o G.657.A2.

• Material de los elementos de refuerzo y del mensajero.

• Material, color y requisito de fuego de la cubierta.

• Dimensiones y compatibilidad con abrazaderas o sellos.

• Longitud por carrete, tolerancia, impresión y embalaje.

• Para conjuntos terminados: conectores, pulido, extremo A/B, pérdida de inserción y pérdida de retorno requeridas.
