CABO OPTICO Doble capa CFOA-AS
N/M
N/M
ADSS
Doble capa CFOA-AS
ISO9001
3km/carrete
Carretel de madeira,Φ1100*750mm
40 km
5-25 Dias
NINGBO CHINA
30% TT como depósito, 70% restantes antes do envio.

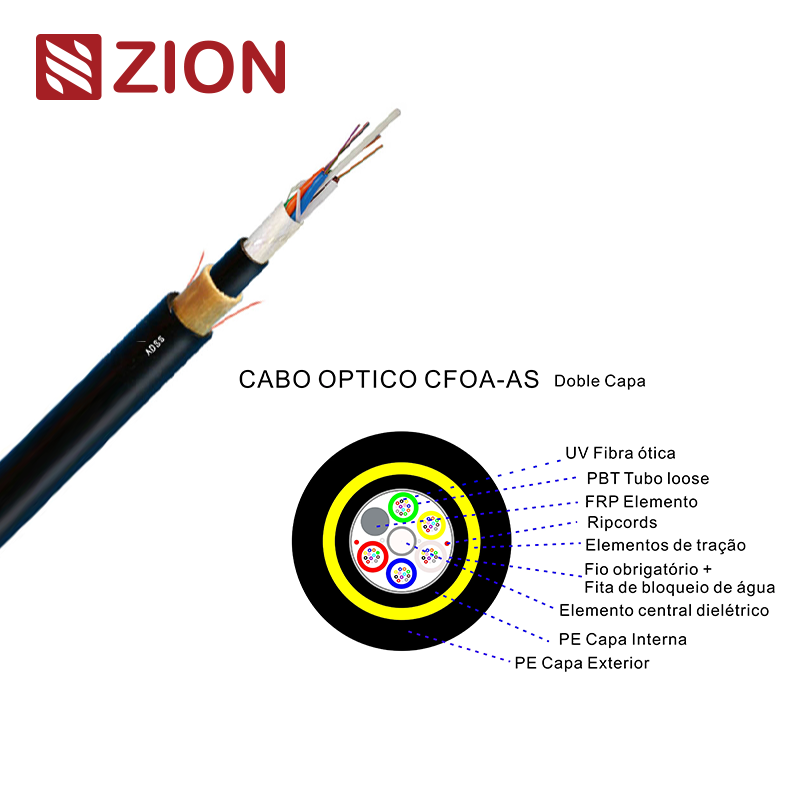

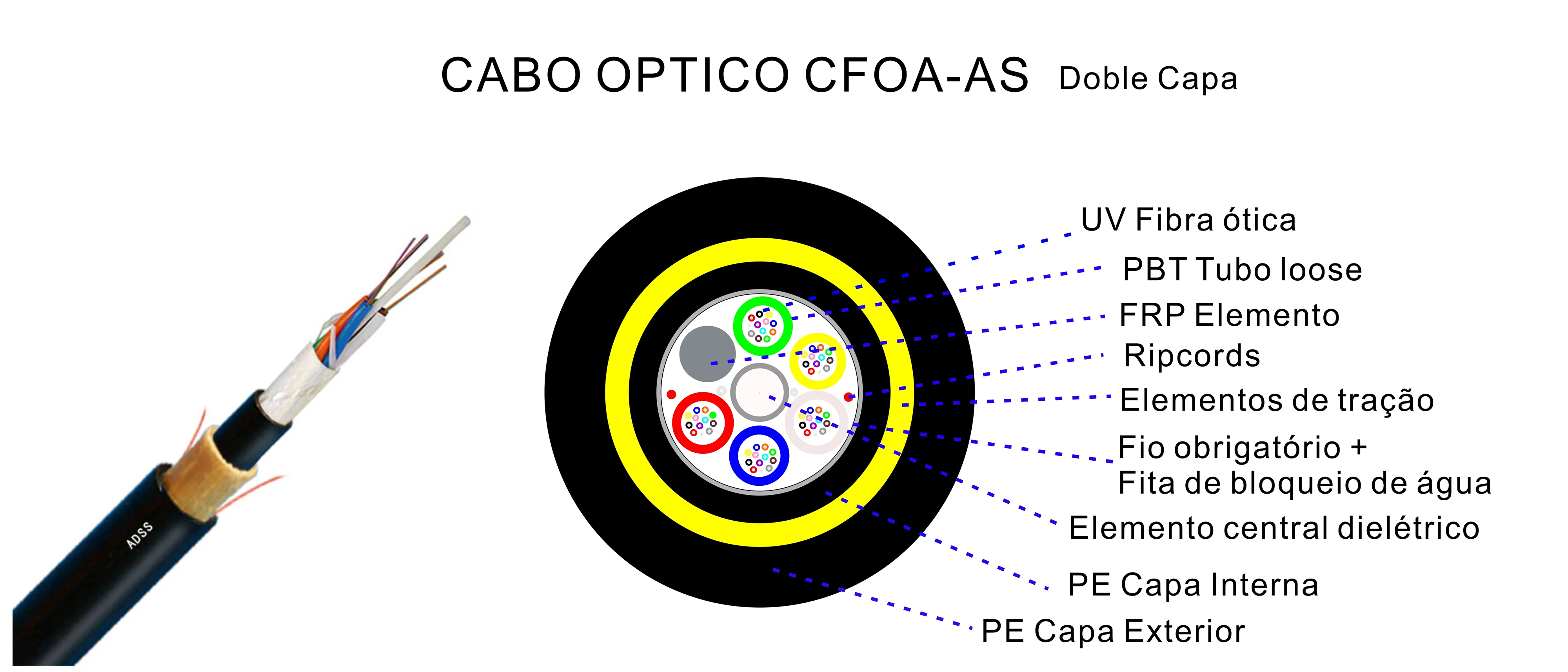

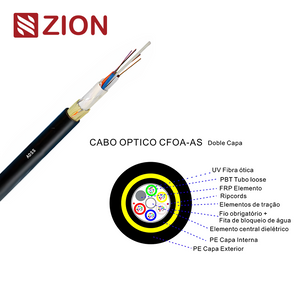

CABO OPTICO CFOA-AS-200, DDR Doble Capa
COMPACTO E AUTOSUSTENTADO PARA VÃO ATÉ 200m
Para instalação aérea De 6 a 144 fibras （6 tubos + 1 centro） | |||||||

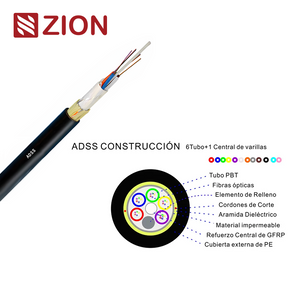

Conjunto constituído por fibras ópticas revestidas em acrilato curado com UV, agrupadas em unidades básicas preenchidas por geleia, elemento central e elemento de tração dielétricos. O núcleo pode ser completamente preenchido com geleia ou protegido com material hidroexpansível para evitar a penetração de umidade. Fibras dielétricas são utilizados como , todo o conjunto proteção adicional contra roedores será protegido por uma capa externa de material termoplástico resistente a intempéries. |
Características:
| Item | Descrição | |||||
| Fibras Ópticas | UV fibra G.652.D;@1310nm ≤0.35dB/km; @1550nm ≤0.2dB/km; | |||||
| Tubos Loose | 2.0mm PBT | |||||
| Filler FRP | 1.8 mm LDPE / PP | |||||
| Elemento Central | 1.8 mm GFRP | |||||
| Fita de bloqueio de água | 0.28mm espessura | |||||
| Encadernador | 2 Fios de poliéster | |||||
| Cordão de Rasgamento | 2 | |||||
| Elemento de Tração | Fios de aramida. KEVLAR K49-3000D | |||||
| Capa Externa | 1.3mm thickness HDPE | |||||
| Diâmetro externo | 13±0.2mm | |||||
| Massa nominal | 175±15kg | |||||
| Comprimento Padrão | 3km or 4km (2% tolerance in more) | |||||
| Temperatura de operação | -20~+65℃ | |||||
Dimensionais
| Quantidade total de fibras ópticas | vão máximo 80m - AS80-S TS | Capa externa PE Normal | Cabo classificação LSZH | |
| 2 | 12 | 13.0±0.2mm | 175 | 203 |
| 18 | 36 | 13.6±0.2mm | 190 | 218 |
| 48 | 72 | 14.3±0.5mm | 205 | 235 |
| 96 | 16.5±0.5mm | 280 | 310 | |
| 144 | 20.6±0.5mm | 405 | 443 | |
| 216 | 24.5±0.5mm | 475 | 510 | |
| Espessura mínima da capa interna | 0.65mm | |||
| Espessura mínima da capa externa | 1.4mm | |||
Gravação
| ZION CFOA-x-ASz-S yF v TS k mês/ano "Nome do Cliente" ANATEL n° do certificado (**) LOTE nL" | ||||||
| Onde: | ||||||
| x = tipo da fibra | SM (fibra monomodo) | NZD (fibra monomodo com dispersão não nula) | ||||
| z = Vão (80, 120 ou 200) | RC: retardante à chama | |||||
| y = Quantidade total de fibras ópticas | NR: não retardante | |||||
| v = Denominação extra para fibras especiais | mês/ano = data de fabricação (MM/AAAA) | |||||
| k = Denominação para material de capa | "Nome do Cliente" = quando solicitado no Pedido de Compra* | |||||
| n° do certificado = número da certificação ANATEL para o respectivo produto | ||||||
| (**) = marcação seqüencial métrica xxxxxx m | ||||||
| nL = número do lote | ||||||
Características
| Massa nominal (kg/km) | ||||||
| AS80-S TS | AS120-S TS | AS200-S TS | ||||
| Quantidade total de fibras ópticas | Revestimento externo NR | Revestimento externo RC | Revestimento externo NR | Revestimento externo RC | Revestimento externo NR | Revestimento externo RC |
| 2 a 12 | 65 | 72 | 65 | 72 | 70 | 77 |
| 18 a 36 | 71 | 78 | 72 | 79 | 75 | 83 |
| 48 a 72 | 92 | 100 | 93 | 101 | 98 | 107 |
| 96 | 120 | 132 | 121 | 133 | 130 | 144 |
| 144 | 200 | 218 | 200 | 218 | 214 | 232 |
Fibras ópticas identificadas por cores e cores frouxas do tubo
| No. | 1 | 2 | 3 | 4 | 5 | 6 |
| Cor | Verde | Amarela | Branca | Azul | Vermelha | Violeta |
| No. | 7 | 8 | 9 | 10 | 11 | 12 |
| Cor | Marrom | Rosa | Preta | Cinza | Laranja | Azul claro |
Normas Certificações
| ITU-T Rec. G.652.D | IEC 60794 | GR-409 | |||
| ISO9001 | ICEA-596 | YD/T 1997-2009 |
| Fiber Optical Test Datas | ||||||||
| The properties of single mode optical fiber (ITU-T Rec. G652|G657) | ||||||||
| Category | Description | G.652 | G.652.D | G.652.D | G.657.A1 | G.657.A2 | Unit/单位 Unidade | |
| Transmission Characteristics 传输特性 Características de transmissão | Attenuation Coefficient 衰减系数 Coeficiente de atenuação | @1310 nm | ≤0.35 | ≤0.34 | ≤0.32 | ≤0.34 | ≤0.34 | dB/km |
| @1285-1330 nm | ≤0.37 | ≤0.35 | ≤0.37 | ≤0.37 | dB/km | |||
| @1383 nm(after hydrogen aging)氢老化后 | ≤0.30 | ≤0.30 | ≤0.29 | ≤0.31 | ≤0.31 | dB/km | ||
| @1490 nm | ≤0.24 | ≤0.22 | ≤0.23 | ≤0.23 | dB/km | |||
| @1550 nm | ≤0.22 | ≤0.21 | ≤0.18 | ≤0.2 | ≤0.2 | dB/km | ||
| @1525-1575 nm | ≤0.22 | ≤0.19 | ≤0.21 | ≤0.21 | dB/km | |||
| @1625 nm | ≤0.25 | ≤0.24 | ≤0.2 | ≤0.22 | ≤0.22 | dB/km | ||
| Mode Field Diameter 模场直径 Diâmetro do campo de modo | @1310 nm | 8.6±0.4 | 9.0±0.4 | 9.0±0.3 | 9.0±0.3 | 8.6±0.4 | µm | |
| @1550 nm | 9.8±0.5 | 10.2±0.4 | 10.2±0.4 | 10.2±0.4 | 9.6±0.5 | µm | ||
| Cable Cut-off wavelength(λ cc) 光缆截止波长 | ≤1260 | ≤1260 | ≤1260 | ≤1260 | ≤1260 | nm | ||
| Zero Dispersion Wavelength 零色散波长 | 1300-1324 | 1300-1324 | 1300-1324 | 1300-1324 | 1300-1324 | nm | ||
| Zero Dispersion Slope 零色散斜率 | ≤0.092 | ≤0.092 | ≤0.09 | ≤0.09 | ≤0.09 | ps/nm²/km | ||
| Dispersion Coefficient 色散系数 | @1285-1339 nm | ≤3.4 | ≤3.2 | ≤3 | ≤3.4 | ps/(nm·km) | ||
| @1271-1360 nm | ≤5.3 | ps/(nm·km) | ||||||
| @1550 nm | ≤ 18 | ≤ 18 | ≤ 17 | ≤ 17 | ≤ 18 | ps/(nm·km) | ||
| @1625 nm | ≤ 22 | ≤ 22 | ≤ 21 | ≤ 21 | ≤ 22 | ps/(nm·km) | ||
| PMD Maximum Individual Fiber 偏正模色散单根光纤 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ps√km | ||
| PMD Link Design Value 偏正模色散链路设计值 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ps/√km | ||
| Point Discontinuity 点不连续性 | @1310 nm, @1550 nm | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | dB | |
| EGRI Effective Group Refractive Index 有效群折射率 | @1310 nm | 1.4671 | 1.4671 | 1.4671 | 1.4676 | |||
| @1550 nm | 1.4675 | 1.4675 | 1.4675 | 1.4683 | ||||
| @1625 nm | 1.468 | 1.468 | 1.468 | 1.4685 | ||||
| Macro Bending Loss 宏观弯曲损耗 | 10turns of 15mm radius | ≤0.25 | ≤0.03 | @1550 nm dB | ||||
| 1turns of 10mm radius | ≤0.75 | ≤0.1 | ||||||
| 1turns of 7.5mm radius | ≤0.2 | |||||||
| 1turns of 5mm radius | ||||||||
| 100turns of 30mm radius | ≤0.05 | ≤0.05 | ≤0.05 | @1625 nm dB | ||||
| 10turns of 15mm radius | ≤1.0 | ≤0.1 | ||||||
| 1turns of 10mm radius | ≤1.5 | ≤0.2 | ||||||
| 1turns of 7.5mm radius | ≤0.5 | |||||||
| 1turns of 5mm radius | ||||||||
