ADSS CABO OPTICO CFOA-AS-120m COMPACTO E AUTOSUSTENTADO PARA VÃO ATÉ 120m

Cabos ópticos dielétricos auto sustentados formados com fibras ópticas revestidas em acrilato agrupados em unidades básicas preenchidas com geléia reunidos sobre um elemento central. Núcleo seco resistente a penetração de umidade e revestimento externo de material termoplástico resistente a intempéries, indicados para instalações aéreas em vãos com até 120 m.

  • CABO OPTICO CFOA-AS-120
  • N/M
  • N/M
  • ADSS
  • De 6 a 72 fibras (6tubos+1Central)
  • ISO9001
  • 3km/carrete
  • Carretel de madeira,Φ1100*750mm
  • 40 km
  • 5-25 Dias
  • NINGBO CHINA
  • 30% TT como depósito, 70% restantes antes do envio.

Product Description

CABO OPTICO CFOA-AS-120,

COMPACTO E AUTOSUSTENTADO PARA VÃO ATÉ 120m

Para instalação aérea

De 6 a 72 fibras (6 tubos + 1 centro)


Cabos ópticos dielétricos auto sustentados formados com fibras ópticas revestidas em acrilato agrupados em unidades básicas preenchidas com geléia reunidos sobre um elemento central. Núcleo seco resistente a penetração de umidade e revestimento externo de material termoplástico resistente a intempéries, indicados para instalações aéreas em vãos com até 120 m.

1-ADSS CABO OPTICO CFOA-AS-120m COMPACTO E AUTOSUSTENTADO PARA VÃO ATÉ 120m

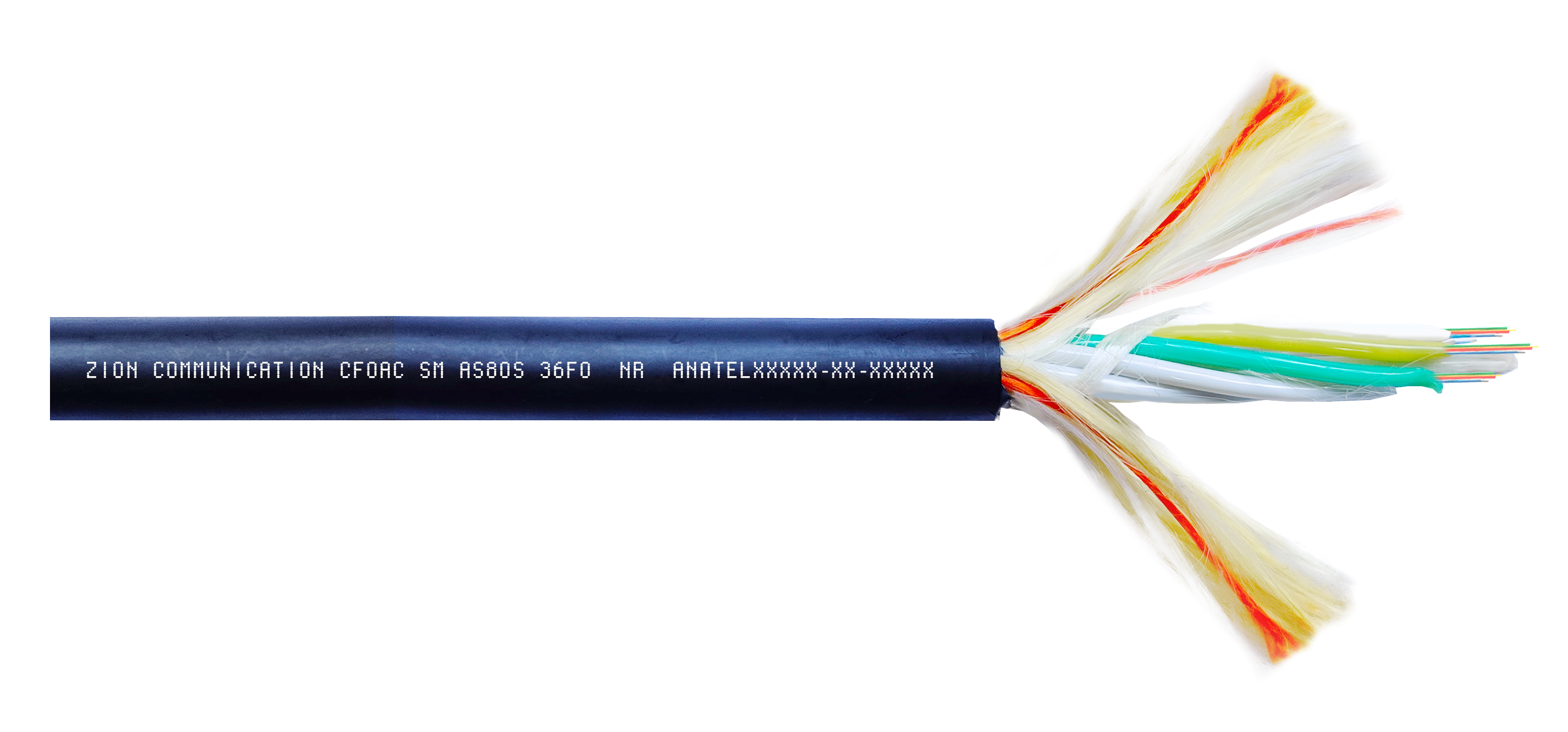

AS-80-36FO 9.5mm1.9tube 2.1GFRP-CABO OPTICO CFOA-AS-120m COMPACTO E AUTOSUSTENTADO PARA VÃO ATÉ 120m


Diretor Executivo de Produtos: James Xu

Email:  james@zion-communication.com


Características:

Item Descrição
Fibras Ópticas UV fibra G.652.D;@1310nm ≤0.35dB/km;
@1550nm ≤0.2dB/km;
Tubos Loose 1.9 mm PBT
Filler FRP 1.8 mm LDPE / PP
Elemento Central 2.1 mm GFRP
Fita de bloqueio de água 0.25mm espessura
Encadernador 2 Fios de poliéster
Cordão de Rasgamento 2
Elemento de Tração Fios de aramida. KEVLAR  K49
Capa Externa 1.6mm thickness HDPE
Diâmetro externo 9.5±0.2mm
Massa nominal 65±2kg
Comprimento Padrão 3km or 4km (2% tolerance in more)1KM as Samples
Temperatura de operação -20~+65℃


Fibras ópticas identificadas por cores e cores frouxas do tubo

No. 1 2 3 4 5 6
Cor Verde Amarela Branca Azul Vermelha Violeta
No. 7 8 9 10 11 12
Cor Marrom Rosa Preta Cinza Laranja Azul claro
ITU-T Rec. G.652.D

IEC 60794
GR-409
ISO9001

ICEA-596
YD/T 1997-2009
Fiber Optical Test Datas
The properties of single mode optical fiber (ITU-T Rec. G652|G657)
Category Description
G.652
G.652.D
G.652.D
G.657.A1 G.657.A2 Unit/单位
Unidade
Transmission
Characteristics
传输特性
Características de transmissão
Attenuation Coefficient
衰减系数
Coeficiente de atenuação
@1310 nm ≤0.35 ≤0.34 ≤0.32 ≤0.34 ≤0.34 dB/km
@1285-1330 nm
≤0.37 ≤0.35 ≤0.37 ≤0.37 dB/km
@1383 nm(after hydrogen aging)氢老化后 ≤0.30 ≤0.30 ≤0.29 ≤0.31 ≤0.31 dB/km
@1490 nm ≤0.24
≤0.22 ≤0.23 ≤0.23 dB/km
@1550 nm ≤0.22 ≤0.21 ≤0.18 ≤0.2 ≤0.2 dB/km
@1525-1575 nm
≤0.22 ≤0.19 ≤0.21 ≤0.21 dB/km
@1625 nm ≤0.25 ≤0.24 ≤0.2 ≤0.22 ≤0.22 dB/km
Mode Field Diameter
模场直径
Diâmetro do campo de modo
@1310 nm 8.6±0.4 9.0±0.4 9.0±0.3 9.0±0.3 8.6±0.4 µm
@1550 nm 9.8±0.5 10.2±0.4 10.2±0.4 10.2±0.4 9.6±0.5 µm
Cable Cut-off wavelength(λ cc)
光缆截止波长

≤1260 ≤1260 ≤1260 ≤1260 ≤1260 nm
Zero Dispersion Wavelength
零色散波长

1300-1324 1300-1324 1300-1324 1300-1324 1300-1324 nm
Zero Dispersion Slope
零色散斜率

≤0.092 ≤0.092 ≤0.09 ≤0.09 ≤0.09 ps/nm²/km
Dispersion Coefficient
色散系数
@1285-1339 nm
≤3.4 ≤3.2 ≤3 ≤3.4 ps/(nm·km)
@1271-1360 nm
≤5.3


ps/(nm·km)
@1550 nm ≤ 18 ≤ 18 ≤ 17 ≤ 17 ≤ 18 ps/(nm·km)
@1625 nm ≤ 22 ≤ 22 ≤ 21 ≤ 21 ≤ 22 ps/(nm·km)
PMD Maximum Individual Fiber
偏正模色散单根光纤

≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ps√km
PMD Link Design Value
偏正模色散链路设计值

≤0.06 ≤0.06 ≤0.06 ≤0.06 ≤0.06 ps/√km
Point Discontinuity
点不连续性
@1310 nm, @1550 nm ≤0.05 ≤0.05 ≤0.05 ≤0.05 ≤0.05 dB
EGRI
Effective Group Refractive Index
有效群折射率
@1310 nm
1.4671 1.4671 1.4671 1.4676
@1550 nm
1.4675 1.4675 1.4675 1.4683
@1625 nm
1.468 1.468 1.468 1.4685
Macro Bending Loss
宏观弯曲损耗
10turns of 15mm radius


≤0.25 ≤0.03 @1550 nm
dB
1turns of 10mm radius


≤0.75 ≤0.1
1turns of 7.5mm radius



≤0.2
1turns of 5mm radius




100turns of 30mm radius ≤0.05 ≤0.05 ≤0.05

@1625 nm
dB
10turns of 15mm radius


≤1.0 ≤0.1
1turns of 10mm radius


≤1.5 ≤0.2
1turns of 7.5mm radius



≤0.5
1turns of 5mm radius
