Способы передачи данных в системах IP-видеонаблюдения

IP-камеру можно подключить отдельным Ethernet-кабелем и локальным питанием, одним каналом PoE или через оптоволоконную магистраль. Правильный вариант зависит от расстояния, мощности камеры, среды, пропускной способности и требований к надежности.

Нет одного способа подключения, подходящего для всех объектов. В небольшой системе с короткими линиями достаточно медного Ethernet. PoE уменьшает количество отдельных кабелей, если камера и коммутатор поддерживают совместимый стандарт и хватает бюджета мощности. Для удаленных зданий, периметра, сильных электромагнитных помех или магистральных линий часто выбирают оптоволокно.

Ethernet и отдельное локальное питание

В этой схеме сетевой кабель передает данные между IP-камерой и коммутатором или NVR, а питание подается отдельным низковольтным кабелем от местного блока питания. Такой вариант полезен, когда камера не поддерживает PoE, рядом уже есть подходящий источник питания или проект требует раздельных цепей данных и энергии.

Напряжение, ток, сечение проводников и допустимая потеря напряжения должны соответствовать паспорту камеры. Особенно важно учитывать пиковое потребление камер PTZ, ИК-подсветки, обогревателей и дополнительных модулей. Сетевое напряжение не следует прокладывать непосредственно к обычной низковольтной камере: оно должно заканчиваться на сертифицированном источнике питания или в оборудовании, рассчитанном на такое подключение.

Подходит: модернизация без PoE, камеры с отдельным DC-входом, локальные шкафы питания.
Проверьте: падение напряжения, защиту, резервное питание, кабельный маршрут и требования местных норм.

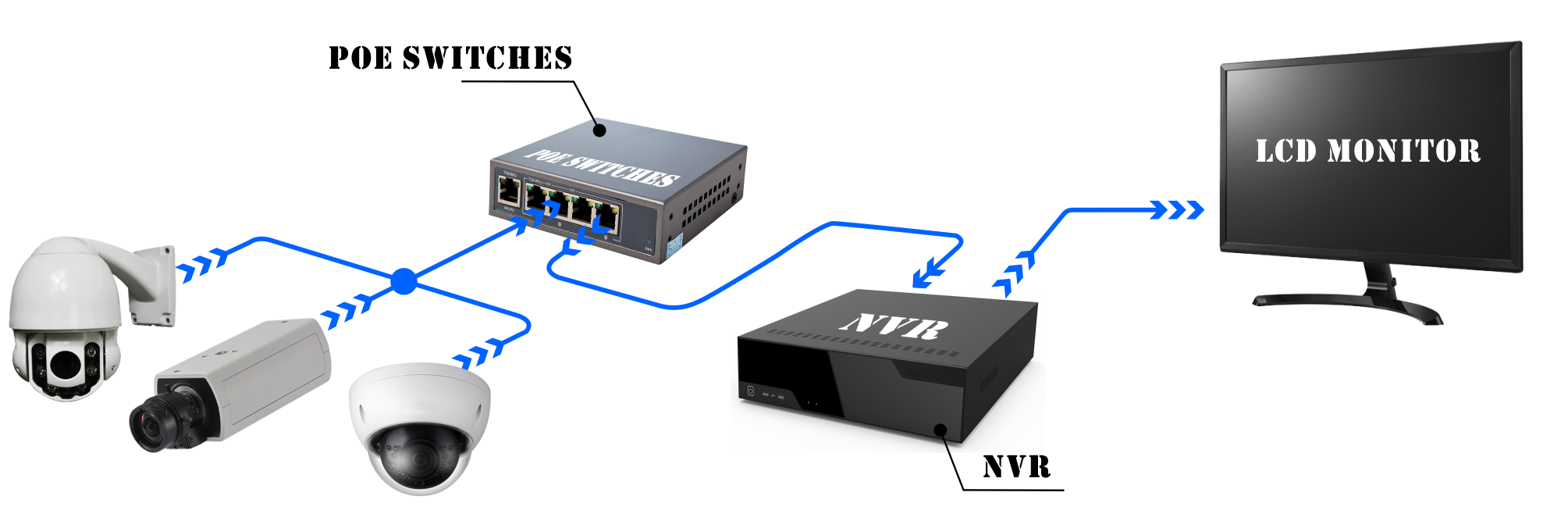

Подключение камеры через PoE

PoE передает данные и питание по одному кабелю витой пары. Это может упростить монтаж, централизовать питание камер, облегчить резервирование от UPS и позволить удаленный перезапуск порта управляемого коммутатора. Однако результат зависит от совместимости камеры, коммутатора или инжектора и всей кабельной линии.

Стандартный Ethernet/PoE-канал проектируется на общую длину до 100 м, обычно до 90 м стационарной линии и до 10 м соединительных шнуров. Заявления о 160 или 250 м относятся к конкретным удлинителям, специальному кабелю или фирменным режимам дальней передачи. Их нельзя считать обычной характеристикой Cat5e или Cat6.

Для расчета PoE определите класс и максимальное потребление каждой камеры, суммарный бюджет коммутатора, длину линии, калибр и материал проводников, количество одновременно нагруженных кабелей в пучке и температуру. Используйте кабель категории с проводниками из 100% меди и подтвержденным соответствием; CCA не является эквивалентной заменой для нормированного канала данных и PoE.

Подходит: большинство современных IP-камер внутри стандартной длины канала.
Проверьте: IEEE 802.3af/at/bt, мощность на порту и на всем коммутаторе, медный проводник, нагрев пучка и внешнюю среду.

Оптоволокно для дальних и магистральных линий

Оптоволокно применяют, когда расстояние или электромагнитная обстановка выходят за пределы обычного медного канала, а также между зданиями, шкафами IDF/MDF, удаленными воротами и участками периметра. Типичная схема выглядит так: IP-камеры подключаются к удаленному PoE-коммутатору, затем агрегированный трафик передается по оптическому восходящему каналу к ядру сети, VMS или NVR.

Если оборудование имеет только электрический RJ45-интерфейс, потребуются совместимые медиаконвертеры или коммутаторы с оптическими портами. Они должны совпадать по скорости, длине волны, типу волокна, количеству волокон и разъему. Дальность нельзя назначать как универсальные 20 км: она определяется паспортом трансивера и полным оптическим бюджетом с учетом волокна, коннекторов, сварок и запаса.

Пассивное оптоволокно не передает PoE. Удаленный коммутатор, медиаконвертер и камеры по-прежнему требуют локального питания и, при необходимости, UPS. Несколько камер могут использовать один оптический uplink, но его пропускная способность должна учитывать суммарный битрейт, служебный трафик и резерв.

Подходит: линии более 100 м, соединения между зданиями, периметр, сильные помехи и магистральная агрегация.
Проверьте: OS2 или OM3/OM4, скорость, волновую длину, SFP, разъем, потери, резерв волокон, местное питание и тестовый отчет.

Как выбрать схему передачи

1. Посчитайте камеры и трафик: модель, разрешение, частота кадров, кодек, аналитика и количество потоков влияют на сеть и хранение.

2. Измерьте реальные маршруты: учитывайте шкафы, патч-корды, технологический запас и путь кабеля, а не прямое расстояние.

3. Составьте энергетический баланс: мощность камер, PoE-бюджет, падение напряжения, UPS и пиковые нагрузки.

4. Определите среду: помещение, улица, УФ, влага, температура, грозовые импульсы, электромагнитные помехи и пожарный класс оболочки.

5. Проверьте отказоустойчивость: общий удаленный коммутатор или один оптический uplink становится общей точкой отказа.

6. Запланируйте приемочные испытания: сертификацию медной линии, оптические потери, полярность, PoE-нагрузку и работу камеры в максимальном режиме.

Подбор продуктов ZION для проекта CCTV

Используйте таблицу как отправную точку для комплектации. Сначала выберите архитектуру, затем уточните длину, мощность PoE, материал проводника, оболочку, среду и интерфейсы. Ссылка ведет на подходящую категорию или инструмент спецификации ZION; конкретную конструкцию и артикул следует зафиксировать в RFQ.

Для быстрого формирования медной спецификации можно использовать ZION Ethernet Cable Specification Generator. Он помогает зафиксировать категорию, проводник, экранирование, PoE, оболочку, упаковку и маркировку для RFQ. Результат генератора необходимо сверить с проектом и паспортами оборудования.

Данные для спецификации и запроса предложения

• модели камер, количество, интерфейсы и максимальное потребление;

• модели NVR/VMS, PoE-коммутаторов, инжекторов и SFP;

• длина каждого маршрута и расположение шкафов;

• ожидаемый битрейт, резерв и требования к хранению;

• тип питания, UPS и допустимые общие точки отказа;

• внутренняя или наружная прокладка, температура, УФ, вода и помехи;

• требуемые стандарты, маркировка, испытания и документы.

Часто задаваемые вопросы

Можно ли подключить PoE-камеру на расстоянии 160 м обычным Cat6?

Не как стандартный Ethernet/PoE-канал. Обычный канал проектируется до 100 м. Для 160 м нужен подтвержденный удлинитель, промежуточный коммутатор, фирменный дальний режим или оптоволоконная схема.

Всегда ли PoE лучше отдельного питания?

Нет. PoE удобен для централизованного питания, но отдельный источник может быть необходим для оборудования без PoE, высокой мощности, существующей инфраструктуры или специальных требований проекта.

Передает ли оптоволокно питание камере?

Пассивное оптоволокно передает данные, но не PoE. Камере, удаленному коммутатору или медиаконвертеру требуется местное питание либо отдельный силовой кабель в составе специально рассчитанной гибридной системы.

Одномодовое или многомодовое волокно выбрать?

Выбор зависит от длины, скорости, существующей инфраструктуры и совместимых трансиверов. Одномодовое OS2 обычно используют для длинных магистралей и запаса развития; OM3/OM4 может быть удобным для коротких внутриобъектовых соединений с совместимой оптикой.

Какие испытания нужны после монтажа?

Для меди проверяют карту проводников, длину, категорийные параметры и работу PoE под нагрузкой. Для оптики проверяют полярность и вносимые потери по согласованному методу; при необходимости используют OTDR. После этого тестируют камеры при максимальном потреблении и реальном сетевом трафике.
