¿Cómo eligen los países latinoamericanos los cables de fibra óptica? Elija los proveedores chinos de cable de fibra óptica

Author: James xu     Publish Time: 12-05-2019      Origin: zion communication

Cómo elegir cables de fibra óptica para proyectos en Latinoamérica  La construcción correcta depende de la ruta, el entorno, la protección mecánica y los requisitos de instalación, no solo del precio por kilómetro.

Para seleccionar un cable de fibra óptica conviene dividir el recorrido completo en tramos: interior, acometida FTTH, tendido aéreo, ducto o entierro directo. Cada tramo impone exigencias distintas de cubierta, resistencia a la tracción, protección contra aplastamiento, bloqueo de agua, comportamiento frente al fuego y método de instalación.

Respuesta directa: primero defina dónde se instalará el cable y cómo se tenderá; después confirme tipo y cantidad de fibras, distancia, carga mecánica, humedad, radiación UV, riesgo de roedores, requisitos de reacción al fuego, longitud de bobina y documentación de ensayo.

■ Empiece por la ruta de instalación

Un mismo proyecto puede necesitar varias familias de cable. La acometida del abonado puede ser compacta y flexible, mientras que el tramo exterior puede requerir una construcción autoportante, armada o apta para ducto. Especificar un único modelo para toda la ruta suele aumentar el costo o dejar un tramo insuficientemente protegido.

  • Interior: confirme espacio disponible, radio de curvatura, ruta por bandeja o conducto y clasificación de la cubierta exigida por el proyecto.

  • Aéreo: confirme vano, flecha, viento, hielo cuando aplique, herrajes, tensión de instalación y cercanía a líneas eléctricas.

  • Ducto: confirme diámetro interior, ocupación, longitud de tiro, curvas, lubricación, cámaras y fuerza máxima de tracción.

  • Entierro directo: confirme suelo, profundidad, aplastamiento, humedad, roedores, método de zanjeo y protección adicional.

■ Cables interiores y de acometida FTTH

En interiores y en el último tramo hacia el abonado, la prioridad suele ser una instalación compacta, fácil de terminar y compatible con curvas cerradas. La familia de cables de acometida FTTH de ZION incluye construcciones planas, redondas, autoportantes y para exterior. La selección debe indicar la categoría de fibra, el número de fibras, el elemento de refuerzo, el material de cubierta y si el conjunto se entregará preconectorizado.

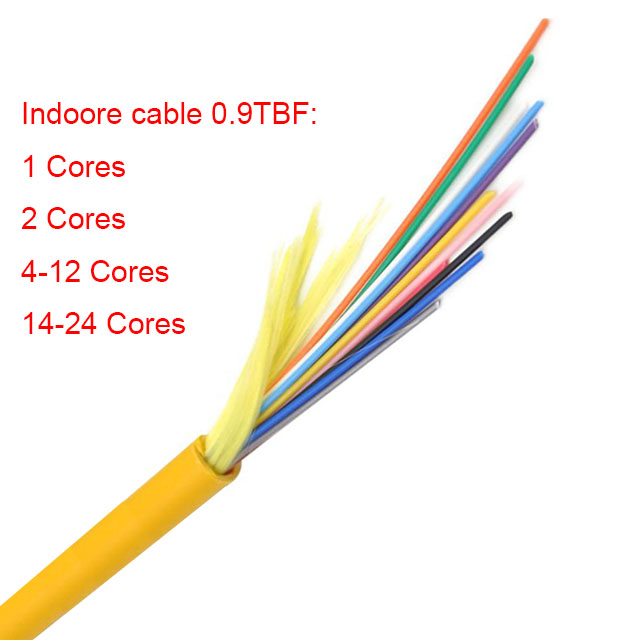

FTTH flat drop cable for subscriber access  Indoor fiber optic cable construction examples  GJFJV indoor tight buffered fiber optic cable

■ Cable para entierro directo

El entierro directo expone el cable a humedad, presión del terreno, impactos durante la obra y posibles daños por roedores. Por ello se utilizan construcciones con bloqueo de agua, cubierta exterior resistente y, cuando el proyecto lo requiere, armadura y doble cubierta. No todos los cables “outdoor” son aptos para entierro directo: la ficha técnica debe identificar expresamente el método de instalación y sus límites mecánicos.

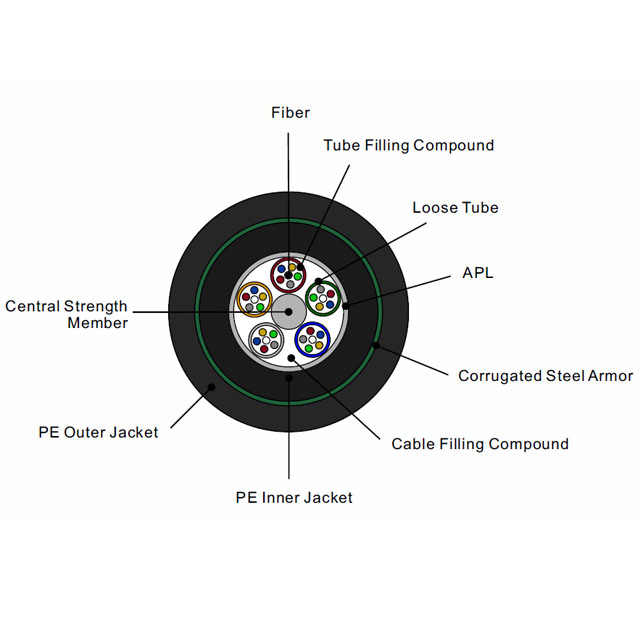

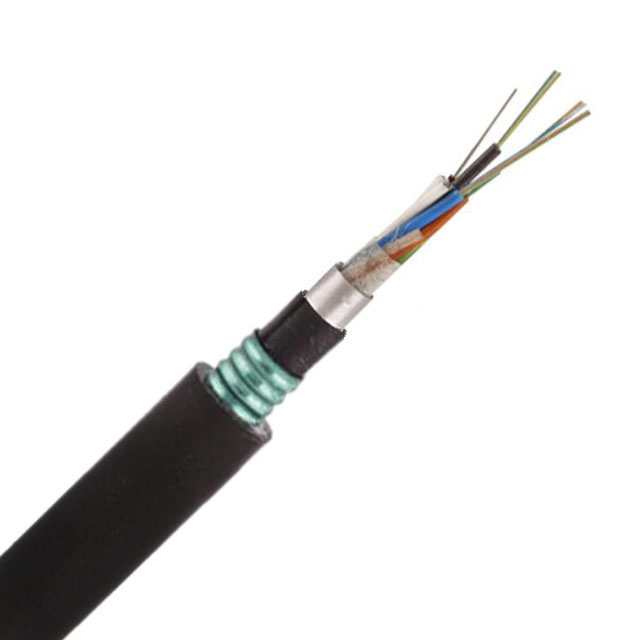

GYTA53 direct buried armored fiber optic cable  GYTA53 armored double sheath cable construction

GYTA53 y GYTS53 son designaciones chinas habituales para cables de tubo holgado con protección reforzada, pero el código por sí solo no sustituye la especificación. Revise la construcción exacta, los materiales, el número de fibras y los valores de tracción, aplastamiento, curvatura y temperatura del modelo cotizado. Como referencia de producto, consulte el cable óptico armado GYTA53 de doble cubierta.

■ Cable aéreo: figura 8 o ADSS

Los cables figura 8 integran un mensajero o elemento portante en un perfil autoportante. Los cables ADSS son totalmente dieléctricos y se diseñan para sostenerse entre apoyos sin un mensajero metálico. La elección depende del vano, la carga ambiental, la geometría de la ruta, los herrajes, la tensión admisible y las condiciones eléctricas del corredor.

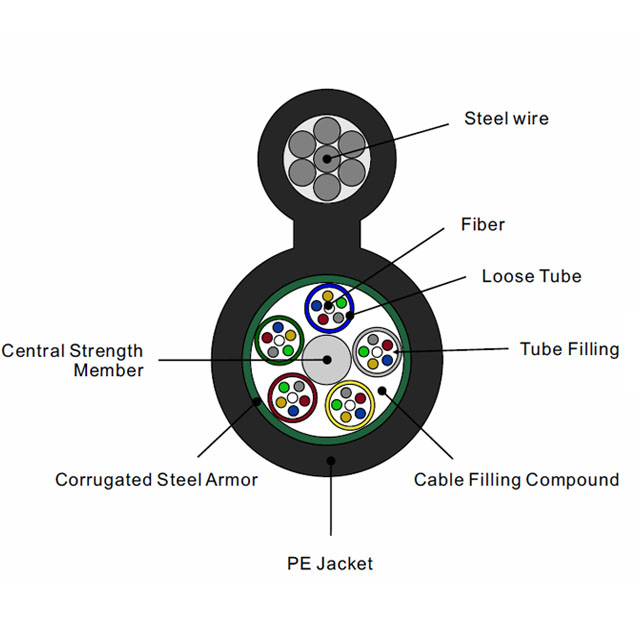

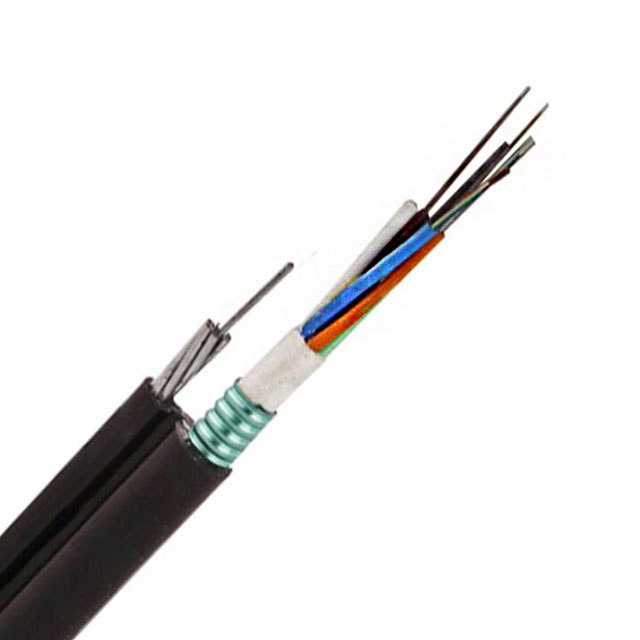

Figure 8 self supporting aerial fiber optic cable  GYTC8S figure 8 aerial cable construction

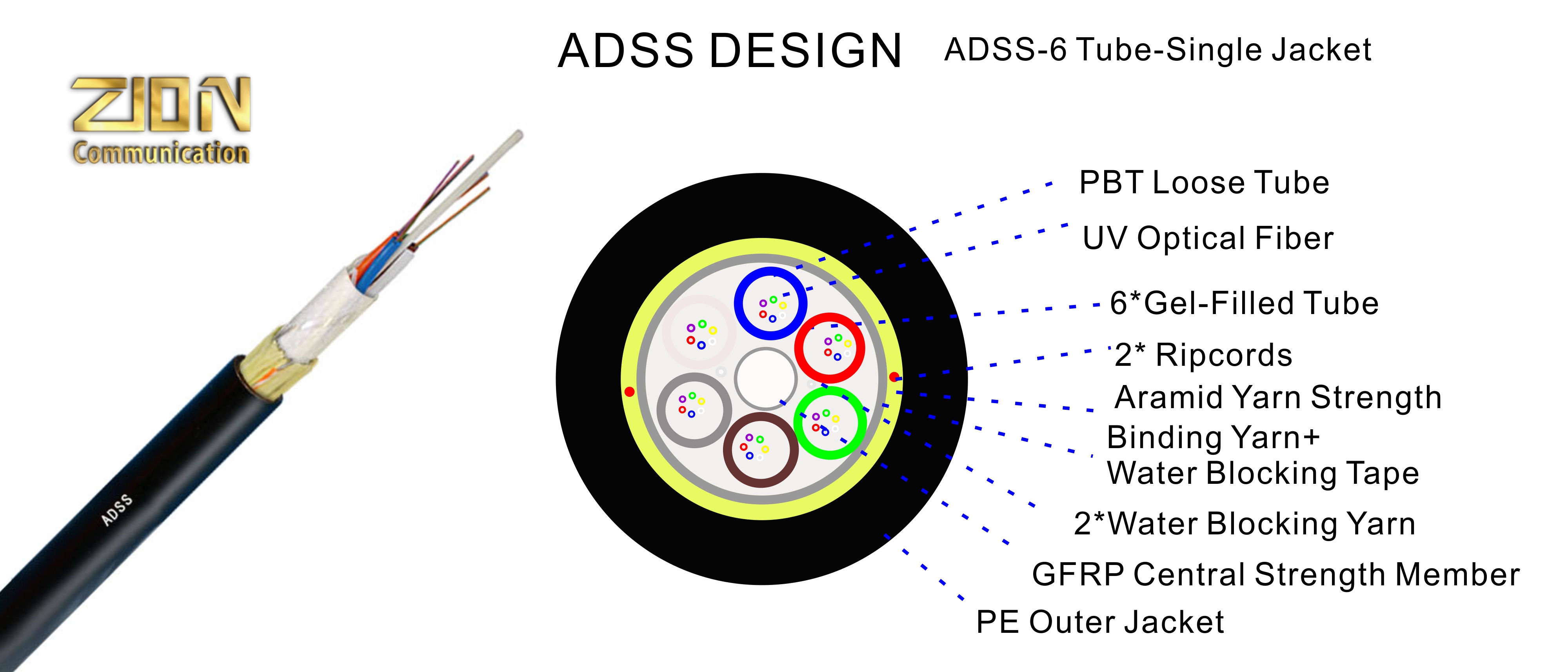

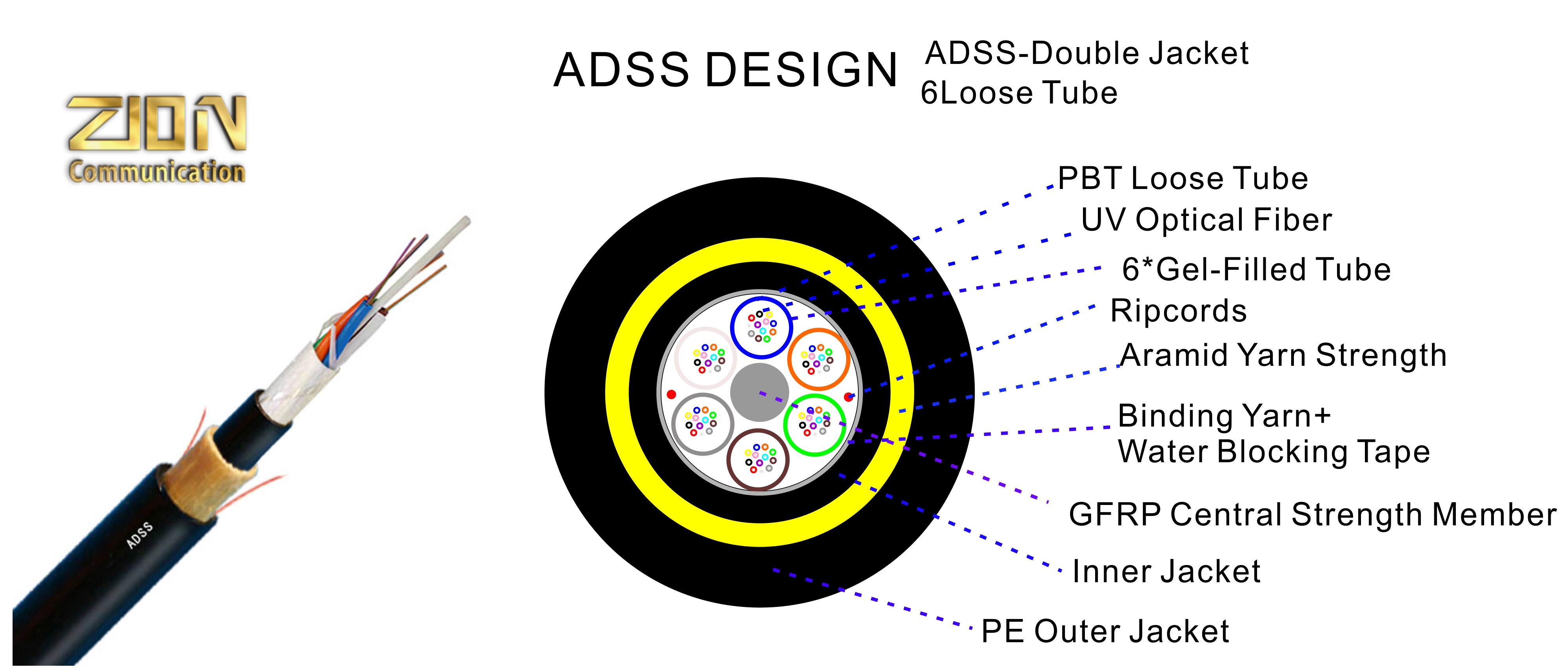

Single jacket ADSS fiber optic cable structure  Double jacket ADSS fiber optic cable structure

El carácter dieléctrico de ADSS evita elementos metálicos dentro del cable, pero no elimina la necesidad de un diseño de ingeniería. Antes de comprar, entregue el vano, la flecha objetivo, la carga de viento o hielo, la tensión de instalación, el diámetro, el tipo de cubierta, la clase de herrajes y la relación con la infraestructura eléctrica. ZION presenta sus opciones en la página de cables ADSS para redes aéreas.

■ Cable para ducto

En una ruta por ducto, el conducto aporta parte de la protección mecánica, por lo que el cable puede utilizar una cubierta exterior única si la especificación del proyecto lo permite. Aun así, deben revisarse el bloqueo de agua, la fuerza máxima de tracción, el radio mínimo de curvatura, el coeficiente de llenado, la longitud de tiro y el estado real del ducto. Un cable más ligero no compensa una ruta con curvas excesivas, cámaras inundadas o ductos obstruidos.

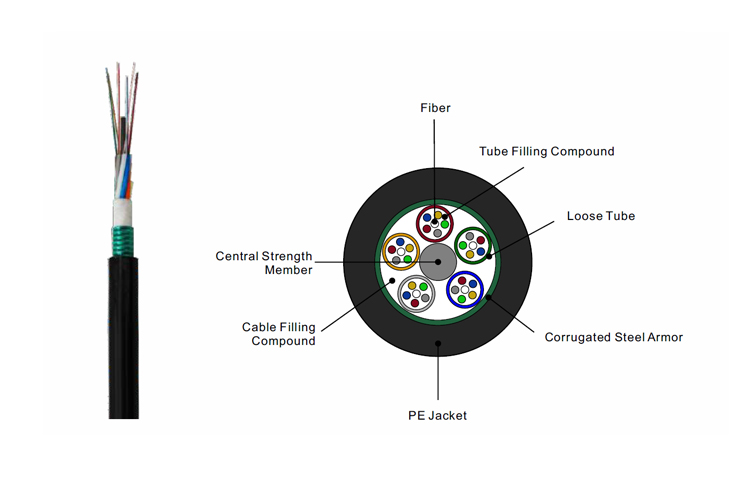

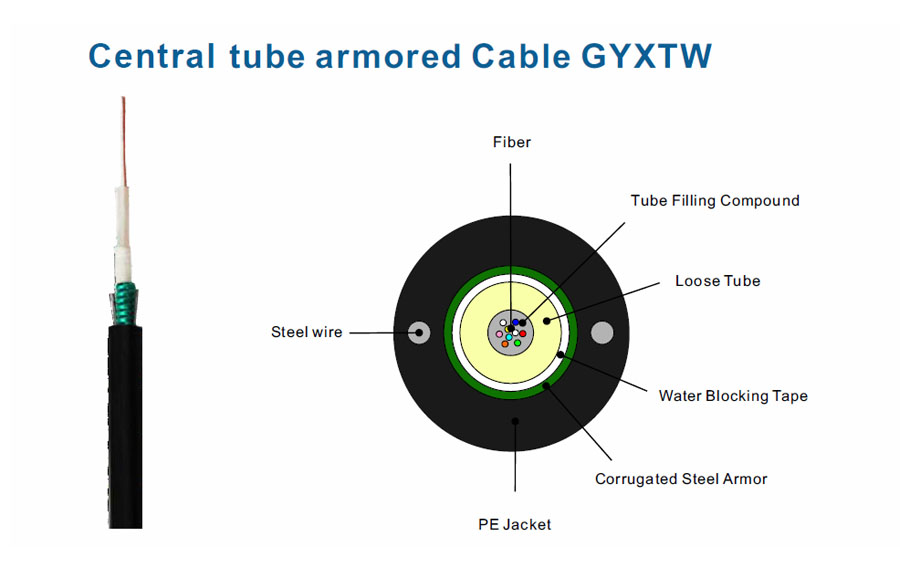

GYXTW central tube outdoor fiber optic cable  GYTS stranded loose tube outdoor fiber cable

■ Factores que cambian la selección en Latinoamérica

Latinoamérica reúne zonas costeras, tropicales, desérticas, montañosas y urbanas densas. No existe una única construcción “para Latinoamérica”; la especificación debe reflejar el lugar real de instalación y las reglas del operador o del proyecto.

  • Sol y temperatura: confirme estabilización UV, rango térmico de operación y condiciones de almacenamiento e instalación.

  • Humedad e inundación: solicite el sistema de bloqueo de agua y la evidencia de ensayo correspondiente al diseño ofertado.

  • Salinidad y contaminación: revise cubierta, herrajes y componentes metálicos expuestos en zonas costeras o industriales.

  • Roedores y obra civil: determine si se necesita armadura, protección dieléctrica especial, ducto adicional o control de zanja.

  • Edificios: confirme la clasificación de reacción al fuego, humo y halógenos exigida por la normativa local y por el propietario de la instalación.

  • Logística: defina longitud de bobina, dimensiones máximas, identificación, embalaje, puerto de destino y documentación aduanera.

■ Información necesaria para cotizar

Una solicitud completa permite comparar ofertas sobre la misma base y evita sustituir requisitos de ingeniería por una descripción comercial ambigua.

  1. País, ciudad, entorno y método de instalación de cada tramo.

  2. Tipo de fibra, cantidad de fibras y requisitos de coloración o identificación.

  3. Longitudes de ruta, longitudes de bobina y cantidad total.

  4. Vano y cargas para tendido aéreo, o longitud de tiro y geometría para ducto.

  5. Material de cubierta, armadura, bloqueo de agua y resistencia a UV o roedores.

  6. Normas, ensayos, certificados y formato de ficha técnica exigidos por el proyecto.

  7. Marcado, etiqueta, embalaje, inspección y documentación de entrega.

■ Preguntas frecuentes

¿Un cable exterior sirve automáticamente para entierro directo?

No. “Exterior” indica que la construcción está pensada para condiciones fuera de edificios, pero el entierro directo requiere que el fabricante declare esa aplicación y que la protección mecánica, el bloqueo de agua y la cubierta coincidan con el proyecto.

¿ADSS siempre es la mejor opción para tendido aéreo?

No. ADSS es útil cuando se necesita una construcción autoportante y dieléctrica, pero el diseño debe ajustarse al vano, cargas ambientales, tensión, flecha, cubierta y herrajes. En otras rutas puede ser más apropiado un cable figura 8 o un cable instalado sobre mensajero.

¿Qué debe compararse además del precio?

Compare la construcción exacta, materiales, fibra, tolerancias, prestaciones mecánicas, rango térmico, ensayos, longitud de bobina, marcado, embalaje y documentos. Dos ofertas con el mismo nombre comercial pueden corresponder a diseños diferentes.

¿Qué datos necesita el proveedor para recomendar un cable?

Como mínimo: aplicación, método de instalación, longitud, cantidad de fibras, tipo de fibra, condiciones ambientales, requisitos mecánicos, normas del proyecto, longitud de bobina, cantidad y documentación requerida.
