Cable ADSS, diseño y uso de Kevlar,Cálculo de alcance,Fuerza de tracción máxima

Author: James xu     Publish Time: 13-08-2019      Origin: zion communication

Cable ADSS: diseño con aramida, cálculo de vano y tensión  El alcance admisible de un cable ADSS no depende de una sola cifra: se determina mediante el análisis conjunto de carga, flecha, temperatura, refuerzo dieléctrico y límites mecánicos del cable.

El cable ADSS (All-Dielectric Self-Supporting) se instala entre apoyos sin mensajero metálico. El hilo de aramida actúa como miembro principal de resistencia a la tracción y ayuda a transferir las cargas mecánicas sin someter las fibras ópticas a una deformación excesiva. Por eso, la cantidad y disposición de aramida deben corresponder al vano, la flecha objetivo, las condiciones ambientales, la geometría de la línea y la ficha técnica del diseño concreto.

Respuesta directa: no es seguro calcular la cantidad de aramida a partir del vano solamente. Para seleccionar un cable se necesita, como mínimo, la longitud del vano, las cargas de viento y hielo, el rango de temperatura, la flecha o las distancias mínimas requeridas, el peso y diámetro del cable, el perfil de los apoyos y los límites de tensión publicados por el fabricante.

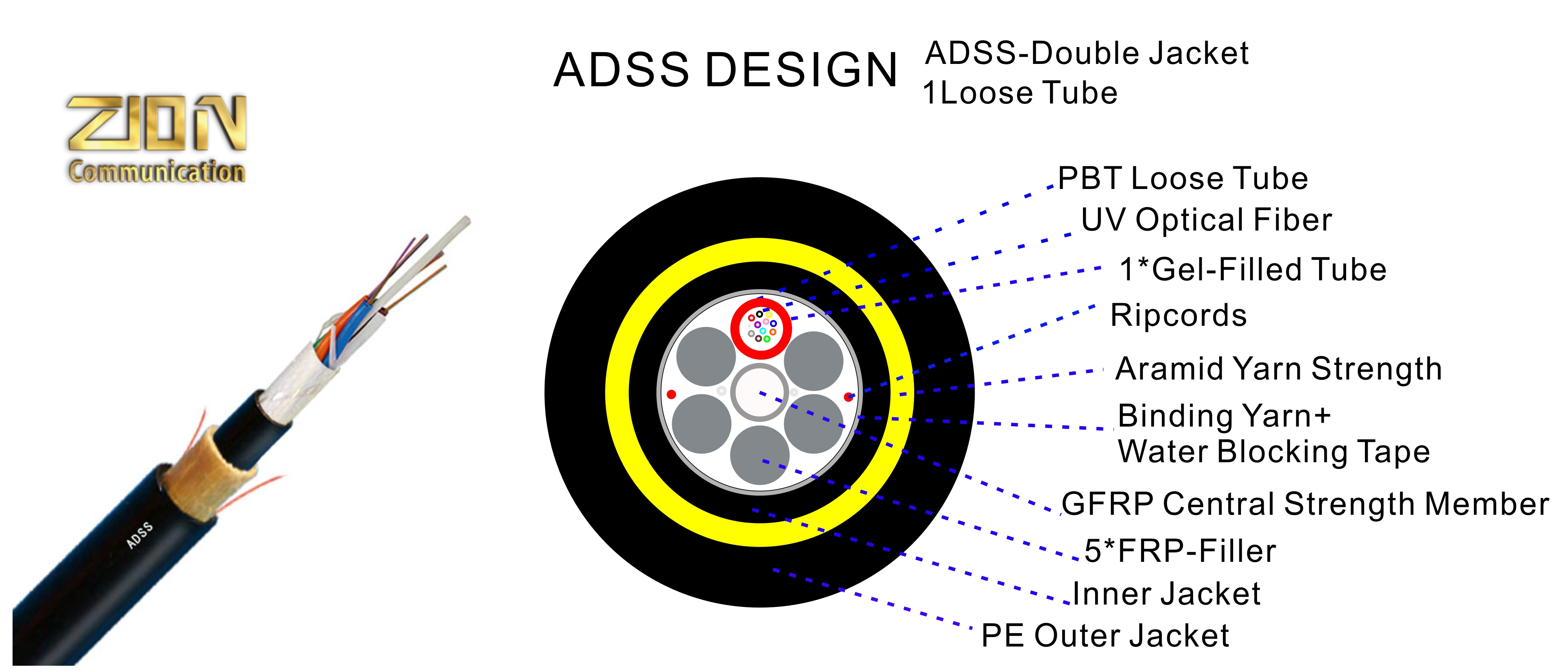

¿Qué función cumple el hilo de aramida en un cable ADSS?

La aramida es una familia de fibras sintéticas de alta resistencia específica y bajo peso. En un ADSS, los hilos se colocan alrededor del núcleo óptico para soportar la carga longitudinal, limitar la elongación del conjunto y mantener la transmisión óptica dentro de los límites del diseño. “Kevlar” es una marca comercial de fibra de para-aramida; no debe utilizarse como nombre genérico para todas las aramidas ni como garantía automática de una prestación concreta.

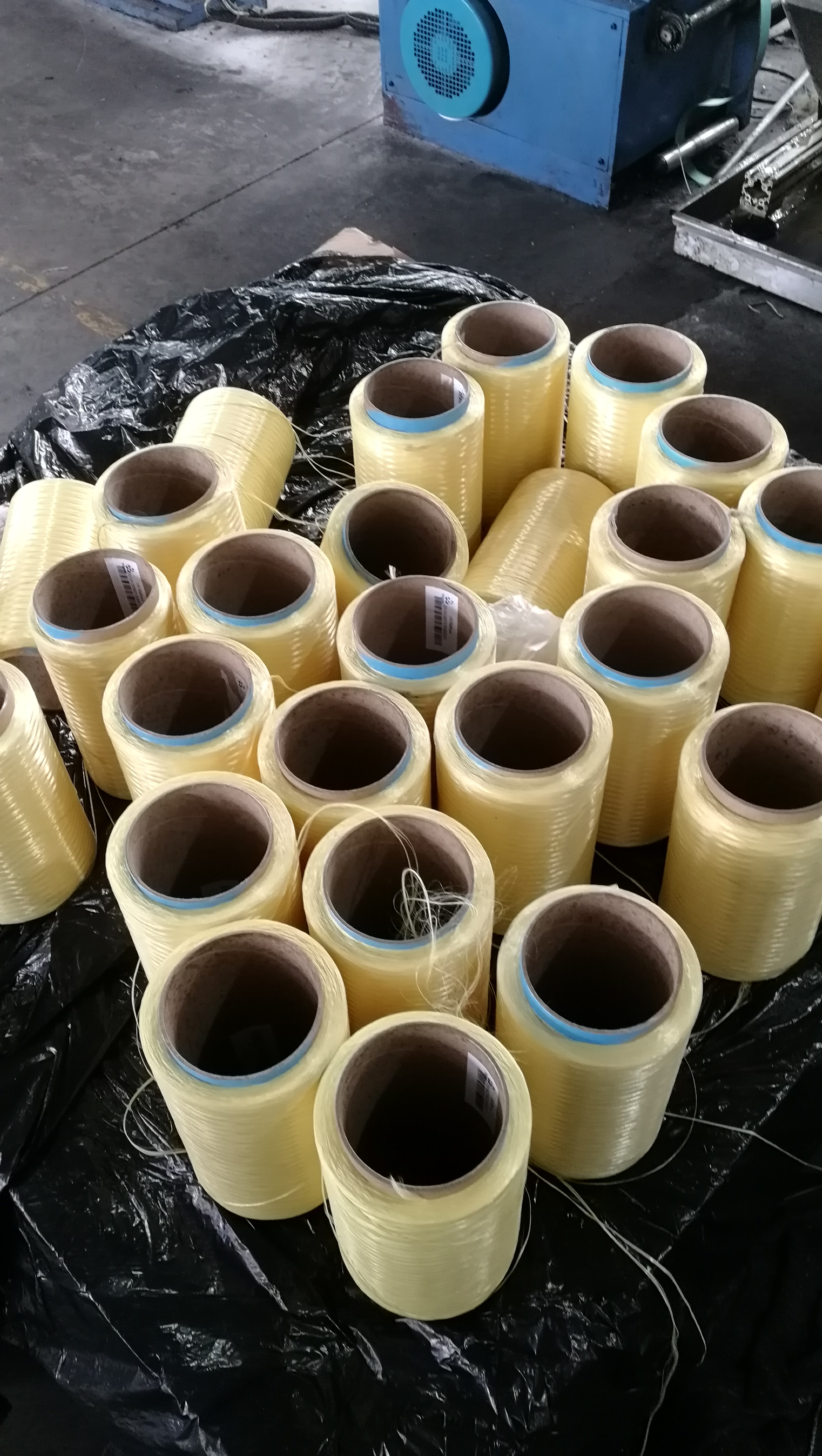

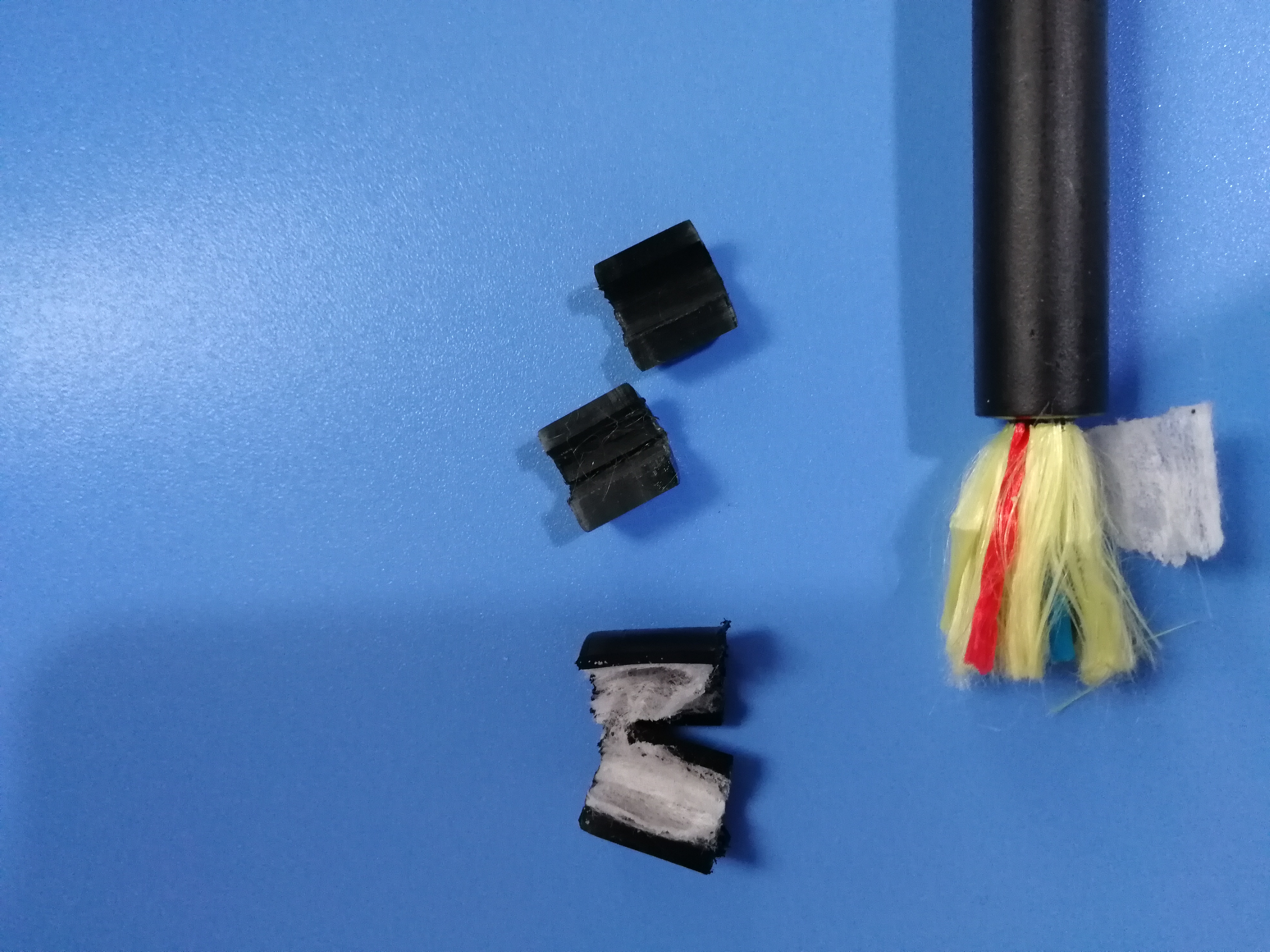

Yellow aramid yarn used as a tensile strength member in ADSS cable

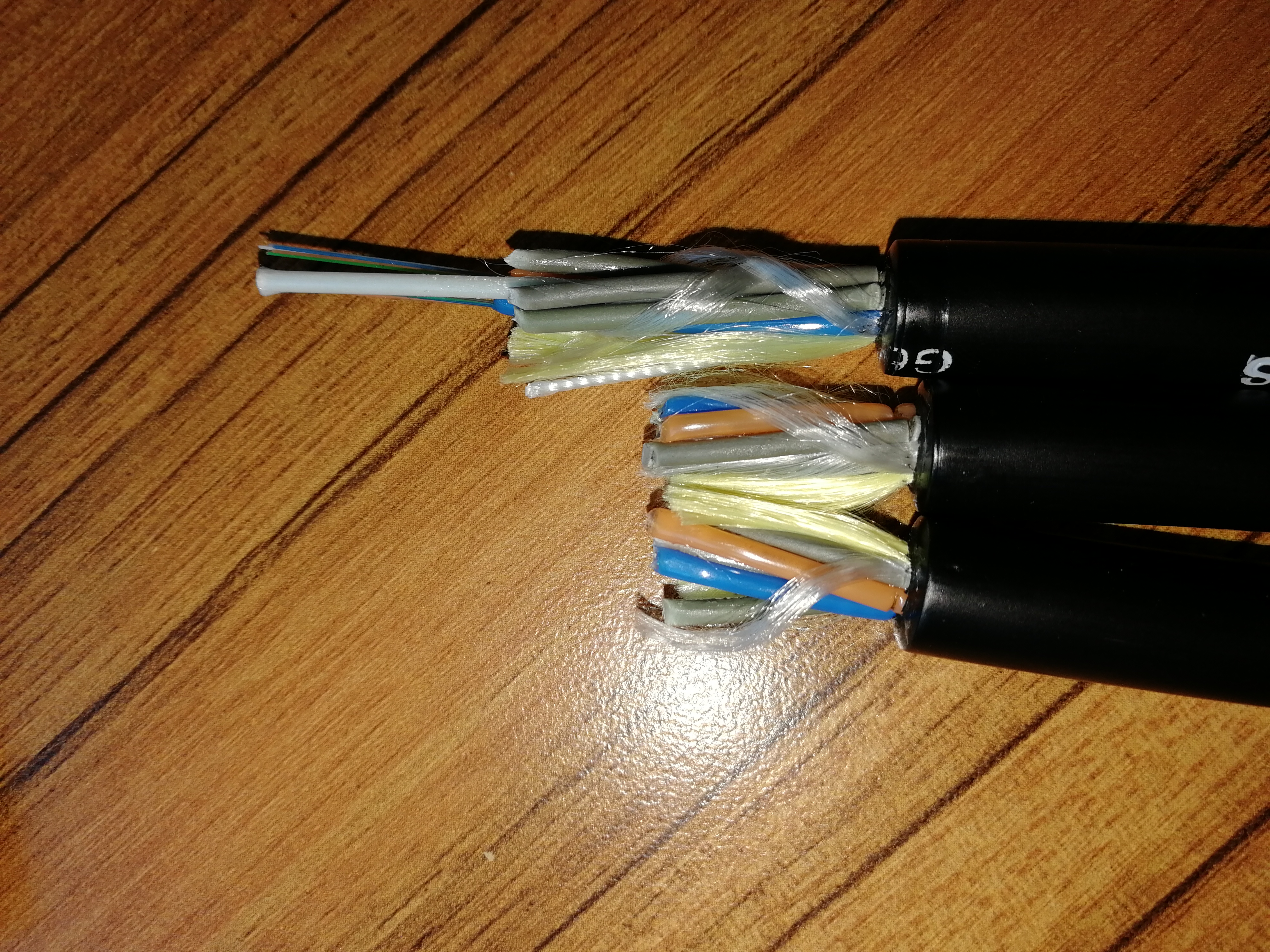

El comportamiento final no depende solo del grado de la fibra. También influyen el número de cabos, el título del hilo, la cobertura, el paso de cableado, la impregnación, la interacción con las cubiertas y el diseño del núcleo. La validación debe realizarse sobre el cable terminado, no únicamente sobre una muestra de hilo.

Por qué el vano máximo no es un valor universal

Dos rutas con el mismo vano pueden necesitar cables diferentes. Un tramo expuesto a viento fuerte, acumulación de hielo, grandes variaciones de temperatura o desnivel entre apoyos produce estados de carga distintos de un tramo corto y protegido. La altura de instalación y las distancias eléctricas y mecánicas también pueden limitar la flecha disponible.

Geometría: vano de apoyo a apoyo, vanos adyacentes, desnivel, ángulos de línea y longitud de la sección entre amarres.

Ambiente: viento de diseño, hielo o nieve, temperatura mínima y máxima, exposición, altitud y contaminación en líneas eléctricas.

Sistema: peso y diámetro del cable, módulo y dilatación, comportamiento de fluencia, herrajes compatibles, amortiguación y límites de la estructura de soporte.

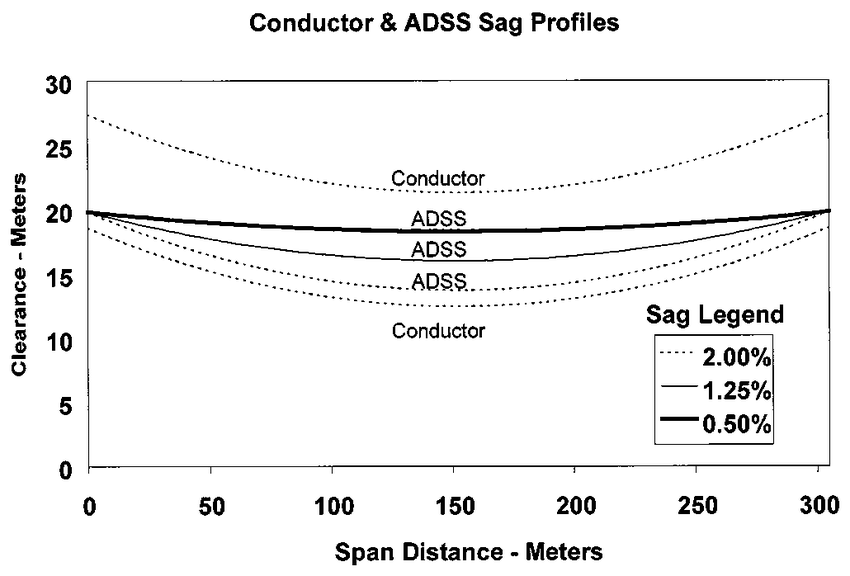

Sag profiles of ADSS cable installed below overhead power conductors

Cómo se relacionan carga, flecha y tensión

En una estimación parabólica de un vano nivelado, la componente horizontal de la tensión puede expresarse como H ≈ qL²/(8f), donde q es la carga distribuida resultante por unidad de longitud, L es el vano y f es la flecha. La tensión aproximada en el apoyo puede obtenerse con T ≈ √[H² + (qL/2)²]. Estas relaciones muestran por qué una flecha menor eleva rápidamente la tensión y por qué el efecto del vano crece aproximadamente con su cuadrado.

La carga resultante combina las componentes verticales —peso propio y, cuando corresponda, hielo— con la carga transversal del viento. Los valores deben proceder del código de carga aplicable al proyecto y expresarse en unidades coherentes. No se debe sumar directamente el peso vertical y la fuerza de viento como si actuaran en la misma dirección.

Importante: las ecuaciones anteriores son una aproximación de primera etapa. El diseño final debe incluir estados de temperatura y carga, fluencia, módulo del cable terminado, desniveles, vanos reguladores, clearances, vibración eólica y límites de tensión del cable y de los herrajes. La curva o tabla de flecha-tensión del fabricante tiene prioridad.

RTS, MAT, EDS y tensión de instalación

Estas siglas describen límites o estados mecánicos diferentes. Los nombres y porcentajes exactos pueden variar entre fabricantes y especificaciones; por ello, no deben tratarse como constantes universales.

RTS o resistencia nominal a la tracción

Es una referencia de resistencia del cable completo definida por el fabricante. No representa automáticamente la tensión permitida durante la instalación ni la carga continua de servicio.

MAT o tensión máxima admisible

Es el límite que el fabricante asigna al estado de carga correspondiente. Debe comprobarse junto con la deformación de la fibra, la atenuación y la compatibilidad de los herrajes.

EDS o tensión diaria

Representa un estado de servicio de larga duración bajo una condición definida. Es relevante para la fluencia, la vibración eólica y el comportamiento a largo plazo, pero su valor admisible debe venir de la documentación del cable.

Tensión máxima de instalación

Limita el esfuerzo durante el tendido. Debe controlarse con el equipo y el procedimiento adecuados y nunca deducirse únicamente de la RTS. La guía de instalación y la tabla de flecha-tensión del cable son documentos de trabajo esenciales.

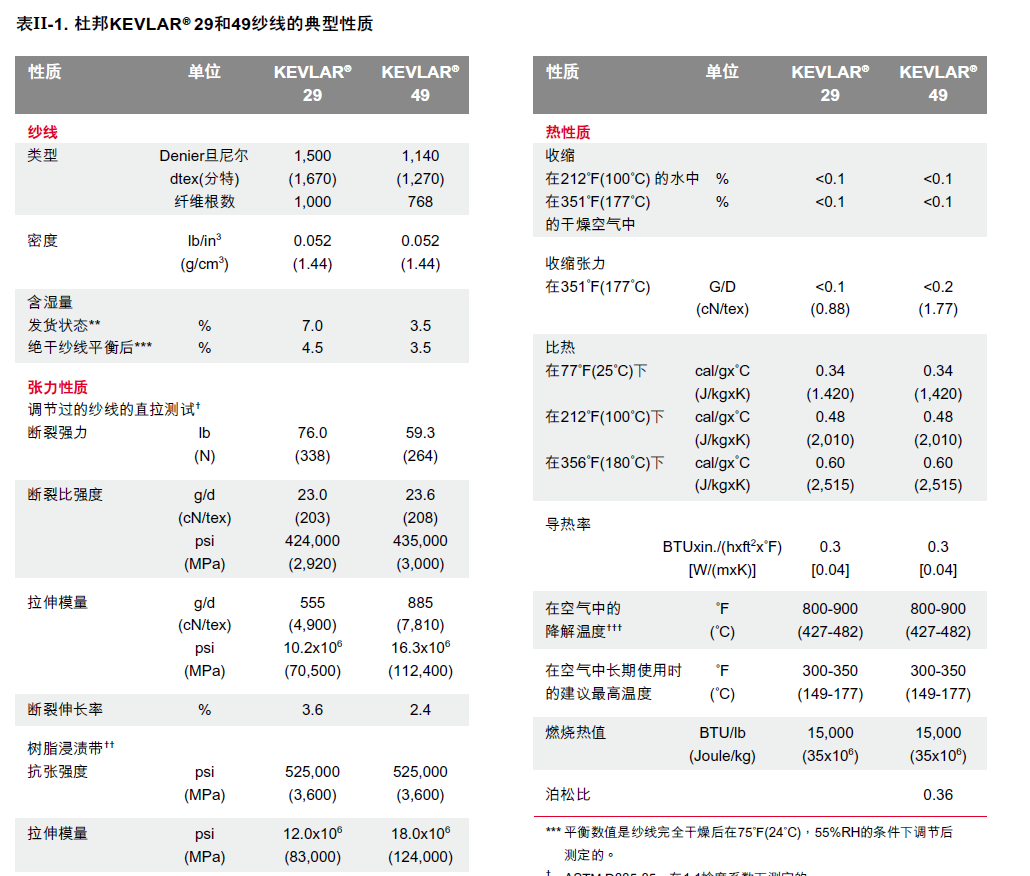

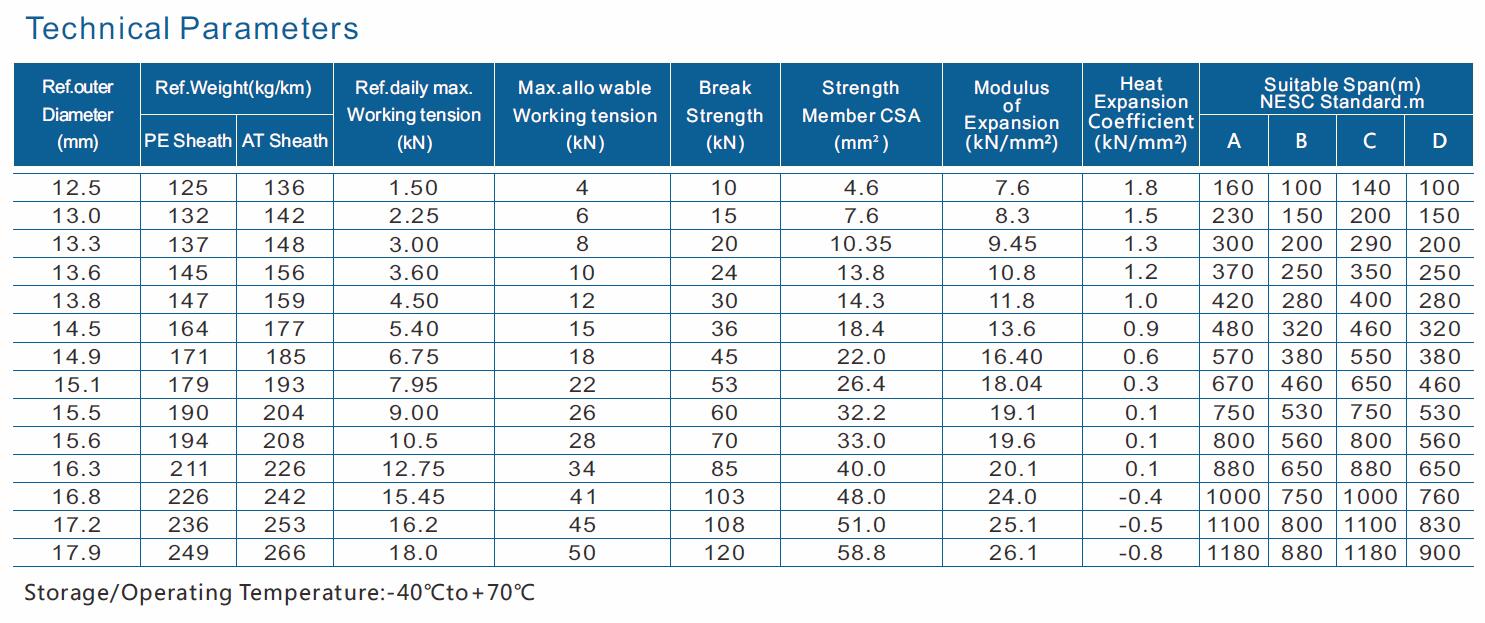

Aramid yarn technical data used for preliminary ADSS cable design

Datos necesarios para seleccionar y cotizar un cable ADSS

Una solicitud de precio basada solo en “número de fibras + vano” deja abiertas variables que pueden cambiar la construcción y el costo. Para una selección útil, envíe la siguiente información:

  • número de fibras, tipo de fibra y requisitos ópticos;

  • vano máximo y distribución real de los vanos;

  • flecha permitida, altura de montaje y distancias mínimas;

  • velocidad de viento y espesor o carga de hielo según el código local;

  • temperaturas de instalación, mínima, máxima y de referencia;

  • desnivel entre apoyos, ángulos de línea y longitud entre amarres;

  • tensión de la línea eléctrica y ambiente de campo eléctrico, si aplica;

  • tipo de cubierta requerido, exposición UV, contaminación y resistencia al tracking;

  • herrajes, amortiguadores, método de tendido y documentación de ensayo requerida.

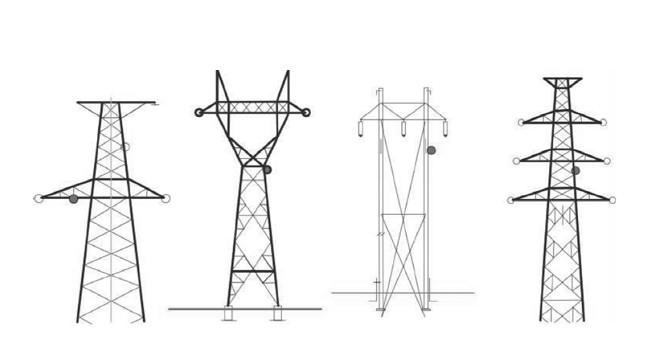

ADSS cable installation between utility poles in an overhead route

Project data checklist for ADSS cable span and tension selection

Para ampliar estos campos, consulte la guía de selección de cable ADSS. La página de cables aéreos ADSS de ZION sirve para revisar las opciones de producto, pero la elección final debe basarse en la carga y el trazado del proyecto.

Cómo influye la aramida en el diseño y el costo

Una mayor capacidad mecánica suele requerir más material de refuerzo o una configuración diferente, pero “más aramida” no es por sí sola una especificación completa. Aumentar la resistencia sin revisar diámetro, peso, rigidez, cubierta, herrajes y proceso puede desplazar el problema a otra parte del sistema. Por el contrario, reducir el refuerzo para ajustar el precio puede dejar insuficiente margen frente a los estados de carga del proyecto.

La comparación comercial debe hacerse entre diseños que respondan al mismo caso de carga y a los mismos requisitos de ensayo. Si solo se dispone de una muestra de cable existente, su análisis puede ayudar a identificar la construcción, pero no sustituye los datos de la ruta ni demuestra por sí solo que el diseño sea adecuado para otra instalación.

Validación del diseño y compatibilidad de los herrajes

El cálculo debe terminar en una tabla de flecha-tensión para el cable seleccionado y en una revisión de todos los estados relevantes. También se comprueba que la carga no supere los límites del cable, los amarres, las suspensiones y los apoyos. Los herrajes deben corresponder al diámetro, la cubierta y el nivel de tensión; una pinza inadecuada puede concentrar esfuerzos o dañar la cubierta.

IEEE 1222 e IEC 60794-4-20 cubren aspectos de construcción, desempeño, instalación, ensayos y condiciones ambientales de los cables ADSS. El contrato del proyecto debe indicar la edición y los requisitos aplicables, junto con cualquier norma local de cargas y seguridad. Para el trabajo de campo, utilice además una guía de instalación de ADSS y la documentación específica del fabricante.

Preguntas frecuentes

¿Se puede elegir un cable ADSS solo por el vano máximo?

No. El vano es una entrada importante, pero la selección también depende de viento, hielo, temperatura, flecha, desnivel, campo eléctrico, herrajes y límites del cable.

¿RTS, MAT y EDS tienen siempre el mismo porcentaje?

No. Las definiciones y relaciones admisibles deben verificarse en la ficha técnica, la especificación contractual y la curva de flecha-tensión del fabricante.

¿Más hilo de aramida significa automáticamente un cable mejor?

No. El refuerzo debe estar equilibrado con el núcleo óptico, las cubiertas, el diámetro, el peso, la rigidez, los herrajes y el caso de carga. La calidad se evalúa sobre el diseño completo y sus ensayos.

¿Qué documento debe solicitarse antes de la instalación?

Como mínimo, la ficha técnica del cable seleccionado, la tabla de flecha-tensión para las condiciones del proyecto, los límites de instalación, la lista de herrajes compatibles y el procedimiento de tendido.
