Cable de fibra óptica Explicación de tipo

Author: James xu     Publish Time: 19-08-2019      Origin: zion communication

Tipos de fibra óptica y guía de selección de cable  Diferencias entre fibra monomodo y multimodo, G.652.D y G.657, categorías OS2 y OM1-OM5, y los datos necesarios para elegir un cable de fibra óptica.

¿Qué tipos de fibra óptica existen?

La primera decisión es elegir entre fibra monomodo y multimodo. La fibra monomodo utiliza un modo de propagación y se emplea en redes de acceso, transporte, campus, telecomunicaciones y enlaces donde se necesita mayor alcance o margen de actualización. La fibra multimodo admite múltiples modos y se utiliza principalmente en enlaces de menor distancia dentro de edificios y centros de datos.

Single-mode and multimode optical fiber examples

En ambos casos, el revestimiento de vidrio suele tener 125 µm de diámetro. En la fibra monomodo se habla habitualmente de una dimensión cercana a 9 µm, aunque la especificación técnica utiliza parámetros como el diámetro de campo modal. En multimodo, OM1 utiliza un núcleo de 62,5 µm, mientras que OM2, OM3, OM4 y OM5 utilizan 50 µm.

La distancia no depende solo de la longitud de onda. El alcance real lo determinan el transceptor, la velocidad, la categoría de fibra, la atenuación, la dispersión y las pérdidas de conectores, empalmes y otros componentes.

Fibra monomodo: G.652.D y OS2

ITU-T G.652 define las características geométricas, mecánicas y de transmisión de una familia de fibras monomodo. Su longitud de onda de dispersión cero se encuentra alrededor de 1310 nm; la fibra también puede utilizarse en la región de 1550 nm, donde la atenuación suele ser menor pero la dispersión cromática es mayor.

G.652.D es la categoría de bajo pico de agua utilizada ampliamente en redes de telecomunicaciones, acceso, backbone, conductos, instalación aérea y cableado de planta externa. La recomendación vigente permite trabajar en un rango ampliado de longitudes de onda, pero los valores concretos de atenuación y dispersión deben confirmarse en la ficha técnica del cable.

OS2 es una designación de cableado monomodo de baja atenuación utilizada en normas de cableado. No sustituye a la especificación ITU-T de la fibra. Una descripción de compra completa debe indicar tanto el tipo de fibra como la estructura del cable, la cubierta, el entorno y los requisitos de prueba.

Fibra resistente a curvaturas: G.657.A1 y G.657.A2

ITU-T G.657 define fibras monomodo con pérdidas por curvatura reducidas. Se desarrollaron para redes de acceso y espacios interiores con rutas compactas, pero también pueden utilizarse en otras redes cuando la resistencia a la flexión mejora el comportamiento instalado.

G.657.A1: compatible con G.652.D y apropiada para un radio mínimo de diseño de 10 mm según la recomendación ITU-T.

G.657.A2: compatible con G.652.D y apropiada para un radio mínimo de diseño de 7,5 mm.

Estas fibras son habituales en cables de acometida FTTH, cordones, microcables y rutas con poco espacio. El radio admisible del producto terminado puede estar limitado por la estructura del cable, por lo que no debe copiarse directamente el valor de la fibra sin revisar la ficha del cable.

Fibra multimodo: OM1, OM2, OM3, OM4 y OM5

Las categorías OM describen diferentes niveles de rendimiento de la fibra multimodo. No deben mezclarse indiscriminadamente, especialmente cuando cambia el diámetro del núcleo.

OM1: 62,5/125 µm. Se encuentra principalmente en instalaciones heredadas.

OM2: 50/125 µm. Es una categoría anterior para redes de menor velocidad o instalaciones existentes.

OM3: 50/125 µm optimizada para láser, ampliamente utilizada en enlaces Ethernet multimodo de centros de datos y edificios.

OM4: 50/125 µm optimizada para láser, con mayor ancho de banda modal que OM3 y más margen de alcance para interfaces compatibles.

OM5: 50/125 µm de banda ancha, diseñada para admitir transmisión multimodo por múltiples longitudes de onda en el rango corto especificado.

El alcance de cada categoría cambia según la interfaz Ethernet o Fibre Channel, la velocidad y el presupuesto de pérdida. Verifique siempre la tabla de alcance del transceptor y no utilice una cifra genérica de distancia para todas las aplicaciones.

Cómo elegir la fibra para un proyecto

1. Interfaz y velocidad: identifique el transceptor, la longitud de onda, la velocidad y el tipo de fibra admitido por el equipo.

2. Distancia y presupuesto óptico: calcule la atenuación de la fibra, conectores, empalmes, splitters y margen de ingeniería.

3. Ruta de instalación: defina interior, exterior, conducto, enterrado directo, aéreo, microducto, bandeja o acometida FTTH.

4. Riesgo mecánico y ambiental: confirme tracción, aplastamiento, humedad, UV, roedores, temperatura, curvatura y protección contra fuego.

5. Terminación y mantenimiento: indique conectores, empalmes, cajas, reservas de fibra, número de fibras y espacio disponible.

6. Documentos: solicite la ficha técnica, identificación de la fibra, resultados de atenuación, requisitos de marcado y certificados aplicables al mercado.

Puede consultar las familias disponibles en el catálogo de cables de fibra óptica de ZION. La selección final debe basarse en la ruta, el equipo y la especificación del proyecto.

Cómo se fabrica la fibra óptica

La fabricación de la fibra comienza con una preforma de vidrio ultrapuro. La preforma se calienta en una torre de estirado para formar una fibra continua; después se aplican recubrimientos protectores, se controla el diámetro, se enrolla y se somete a pruebas antes de utilizarse en un cable.

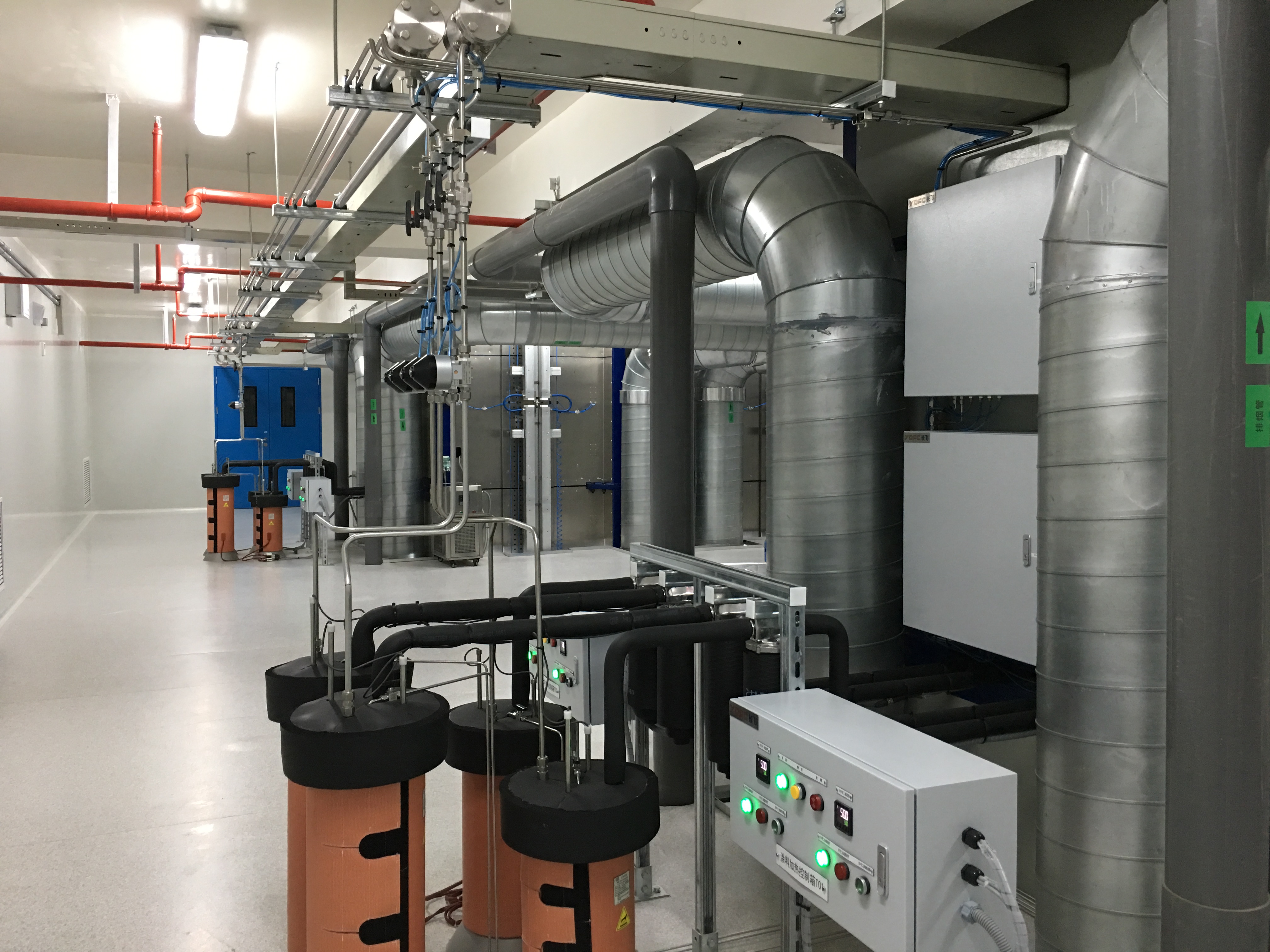

Optical fiber manufacturing equipment on a factory floor

Preforma y torre de estirado

La preforma contiene el perfil de índice que formará el núcleo y el revestimiento. Se instala en la parte superior de la torre y se calienta de forma controlada para extraer una fibra de diámetro uniforme.

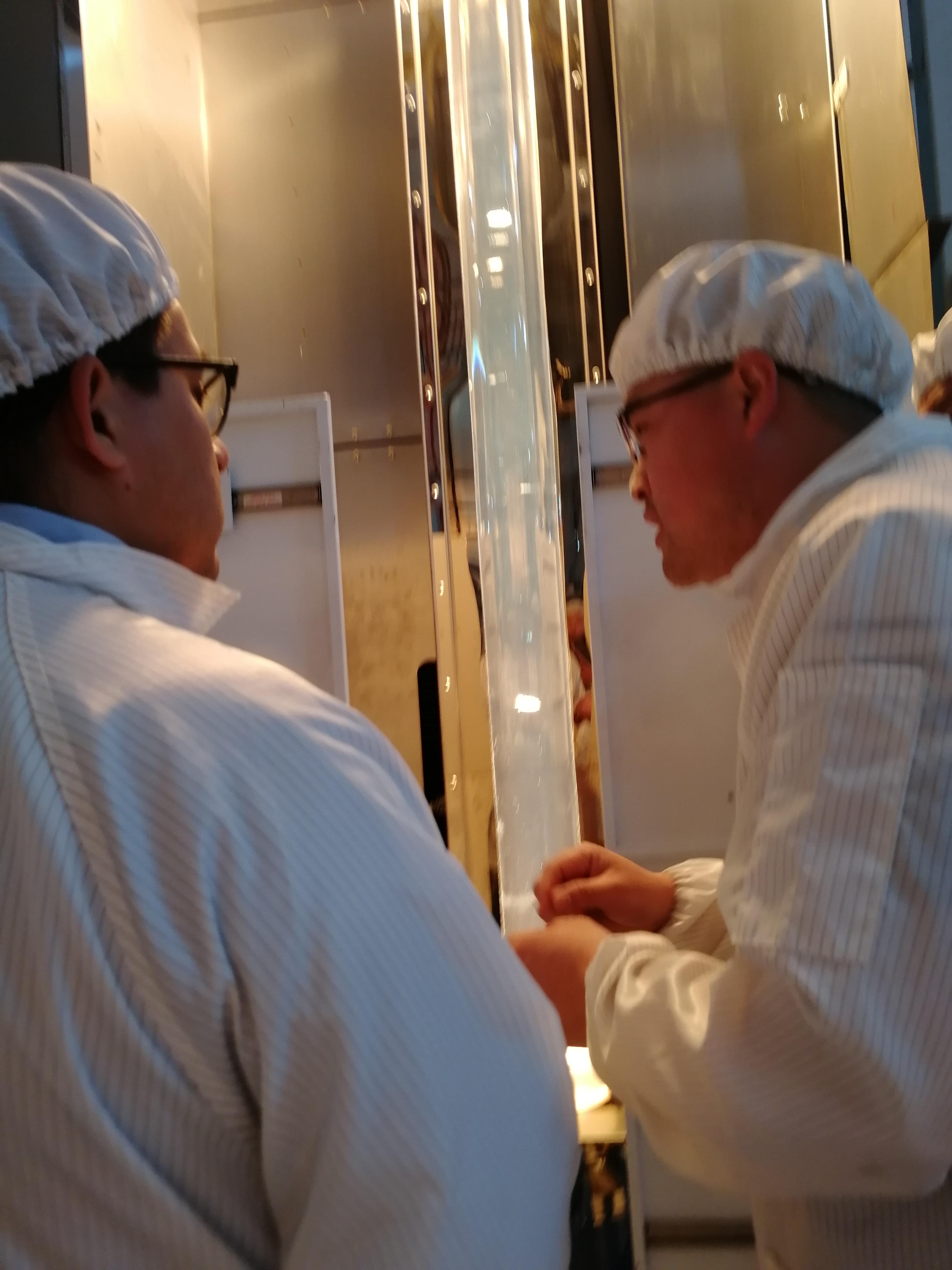

Glass optical fiber preform installed in the drawing facility

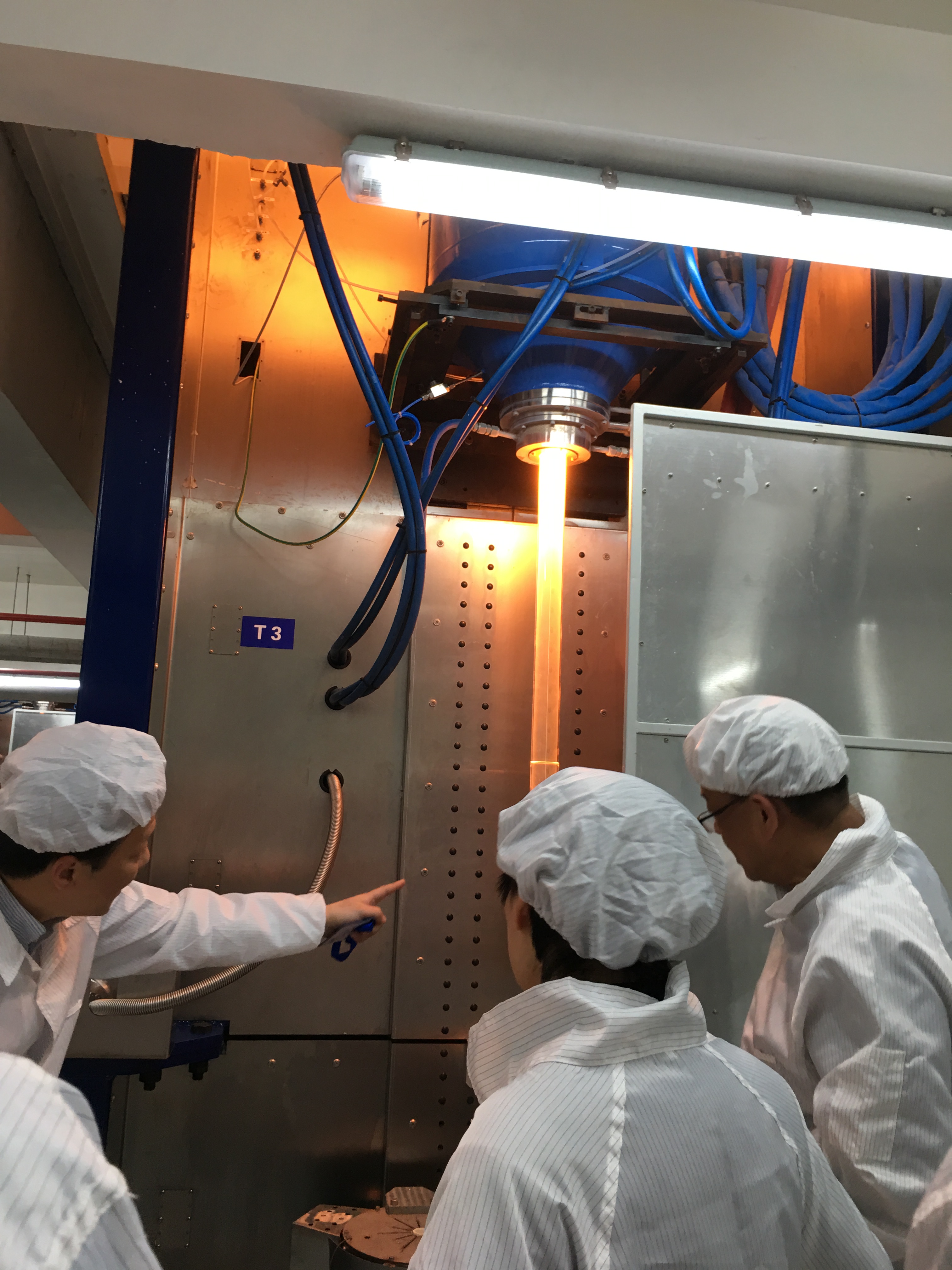

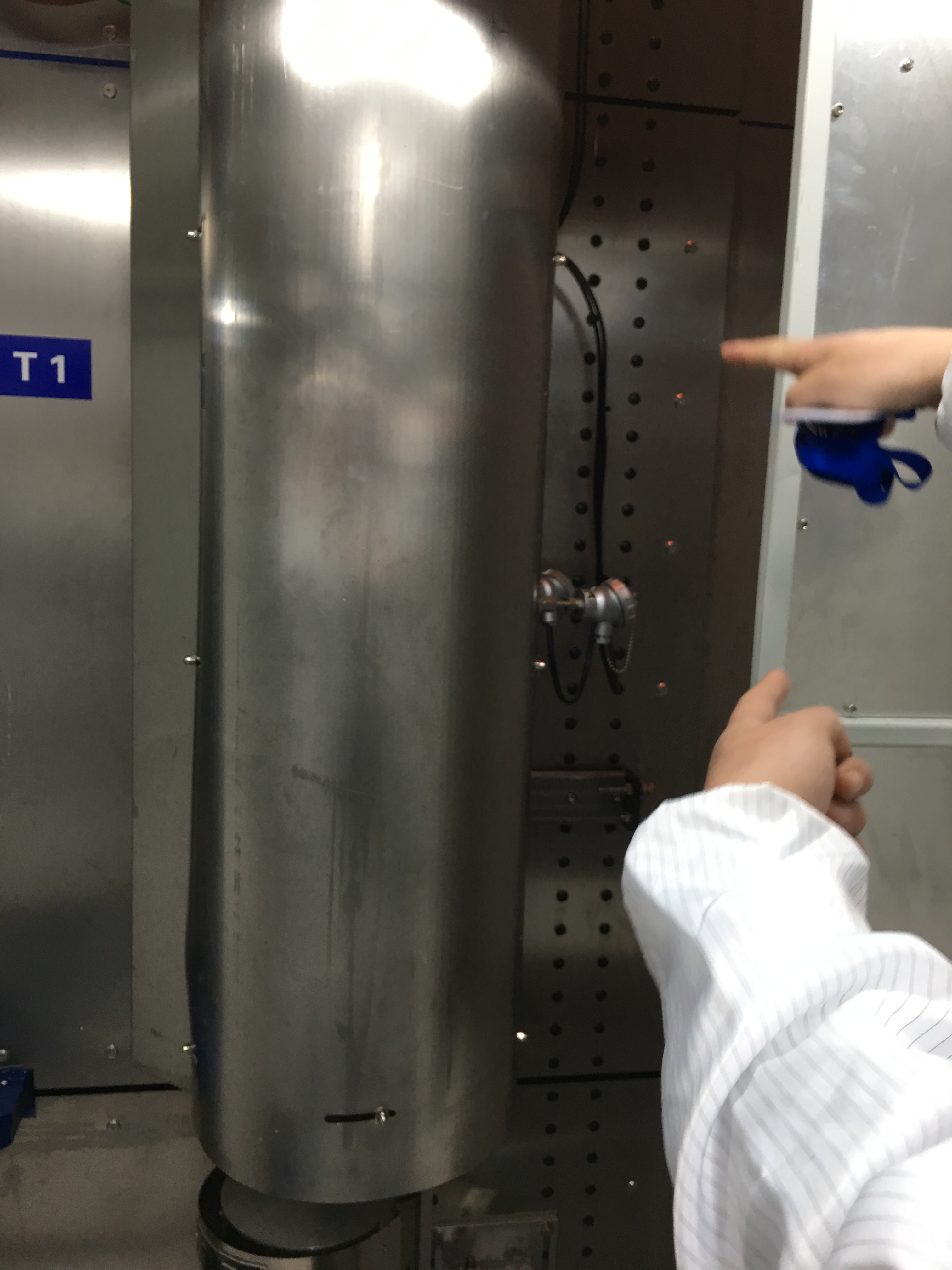

Vertical optical fiber drawing tower in operation

Optical fiber drawing line control section

Optical fiber passing through drawing line equipment

Recubrimiento, bobinado y pruebas

Después del estirado, la fibra recibe recubrimientos que protegen el vidrio durante la manipulación posterior. Los sistemas de control supervisan el diámetro y otros parámetros del proceso antes de enrollar la fibra en bobinas.

Thin optical fiber visible on the production line

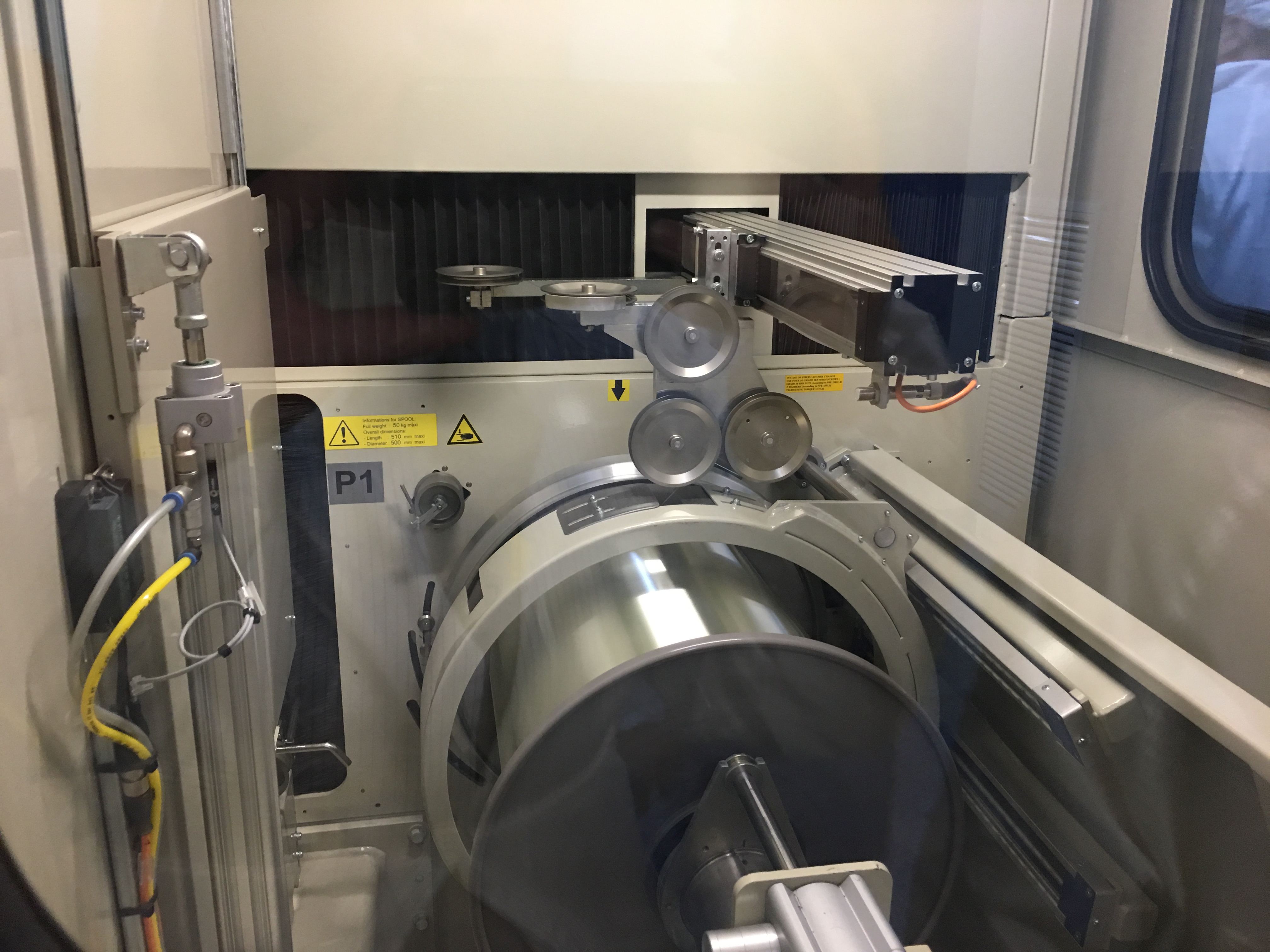

Automatic optical fiber take-up and winding equipment

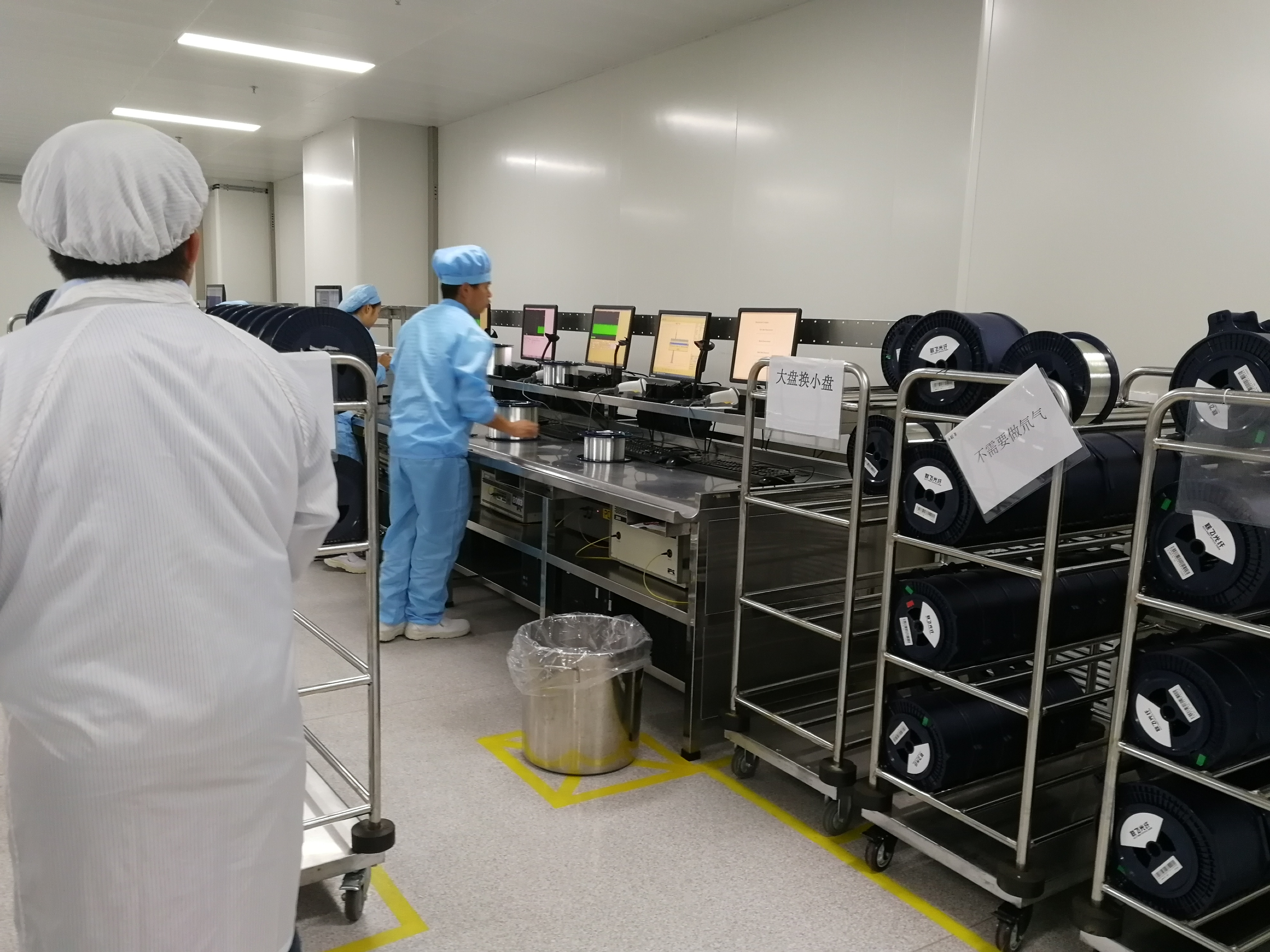

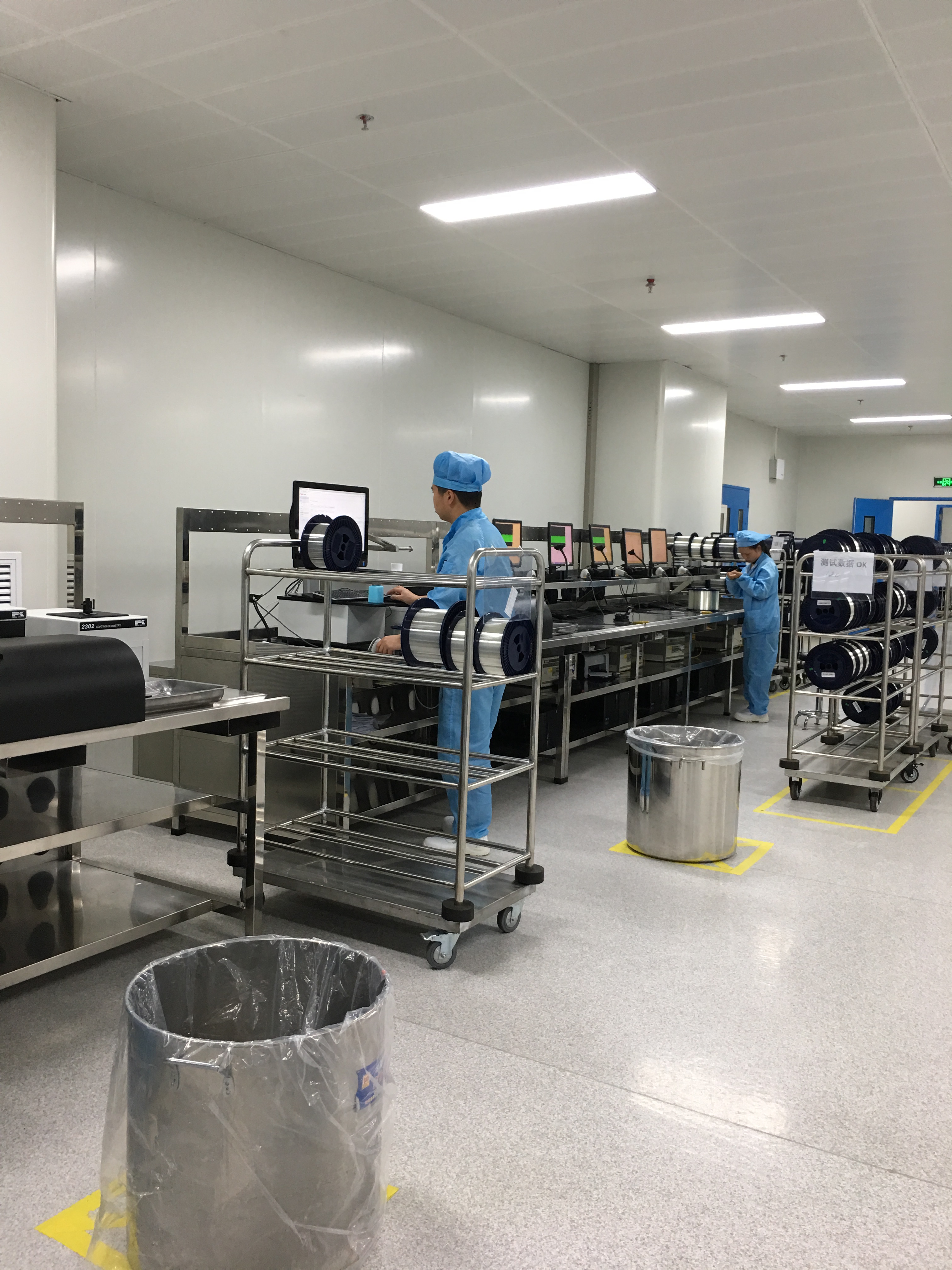

Optical fiber test equipment in the manufacturing area

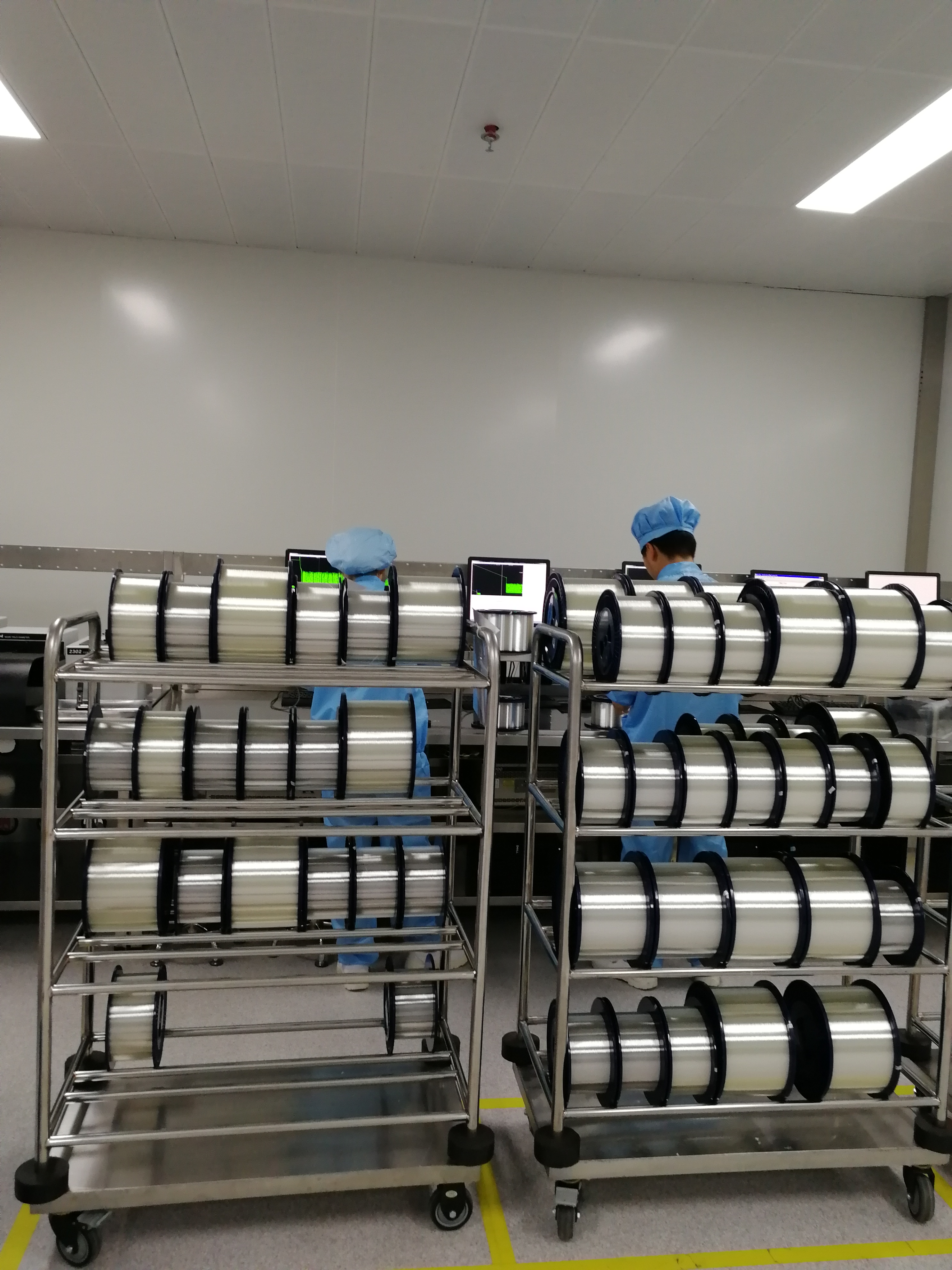

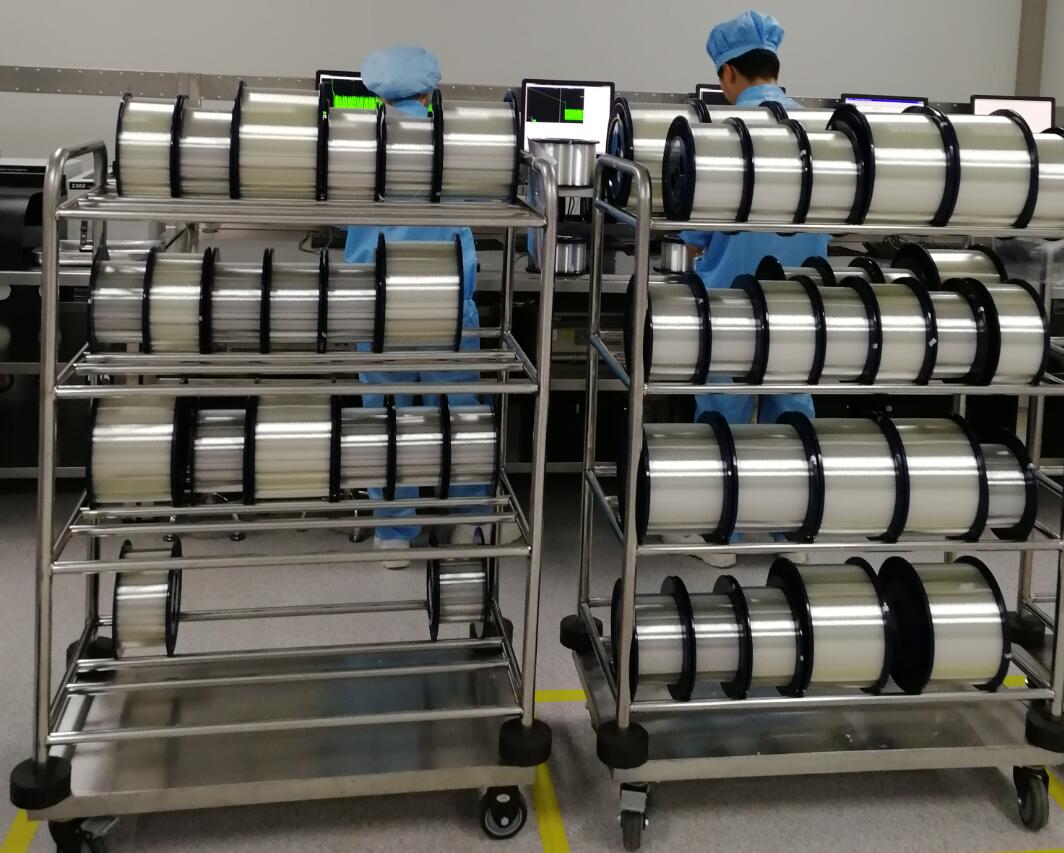

Finished optical fiber spools after production testing

Optical fiber spools stored for cable production

Preguntas frecuentes

¿G.657.A1 puede empalmarse con G.652.D?

Sí. G.657.A1 y G.657.A2 son subcategorías compatibles con G.652.D. Aun así, el procedimiento de empalme, la geometría real de las fibras y el presupuesto de pérdida deben verificarse para el proyecto.

¿OS2 y G.652.D significan lo mismo?

No exactamente. G.652.D define atributos de la fibra monomodo, mientras que OS2 es una designación utilizada para cableado monomodo. Pueden aparecer juntos en una especificación, pero no son términos intercambiables.

¿Qué fibra multimodo conviene para una instalación nueva?

OM3 u OM4 son opciones habituales para nuevos enlaces multimodo, pero la decisión debe seguir la velocidad, el alcance y la interfaz óptica. OM5 solo aporta valor cuando el sistema está diseñado para su capacidad de banda ancha.

¿La longitud de onda determina por sí sola la distancia?

No. Dos transceptores que utilizan la misma longitud de onda pueden tener alcances muy distintos. Utilice la especificación del transceptor y calcule el presupuesto completo del enlace.

Resumen de selección: empiece por la interfaz, la velocidad y la distancia; después confirme la categoría de fibra, la estructura del cable, el entorno, el radio de curvatura y los documentos de prueba.
