Qual cabo usar para câmeras de CCTV?

A escolha depende do tipo de câmera: sistemas analógicos com DVR normalmente usam cabo coaxial de 75 Ω, enquanto câmeras IP com NVR usam cabo de rede Cat5e, Cat6 ou Cat6A. Distância, alimentação, ambiente e especificação do equipamento devem ser confirmados antes da compra.

Para escolher corretamente, comece pela interface da câmera e do gravador. Uma câmera analógica ou HD-over-coax com conector BNC exige um caminho coaxial compatível. Uma câmera IP com porta Ethernet exige cabeamento balanceado e, quando usa PoE, também depende da potência disponível no equipamento alimentador e da resistência do cabo.

Cabo para câmeras analógicas com DVR

O RG59 de 75 Ω é uma escolha comum para vídeo analógico e muitos sistemas HD-over-coax. O nome RG59, sozinho, não garante desempenho. Verifique a impedância, o material e a bitola do condutor central, a construção da blindagem, a atenuação nas frequências relevantes, o material da capa e a compatibilidade com os conectores.

Condutor de cobre sólido e blindagem adequada costumam oferecer menor resistência e melhor previsibilidade do que construções econômicas, mas a porcentagem de malha não deve ser analisada isoladamente. Use sempre a ficha técnica do cabo e os limites publicados pelo fabricante da câmera ou do DVR.

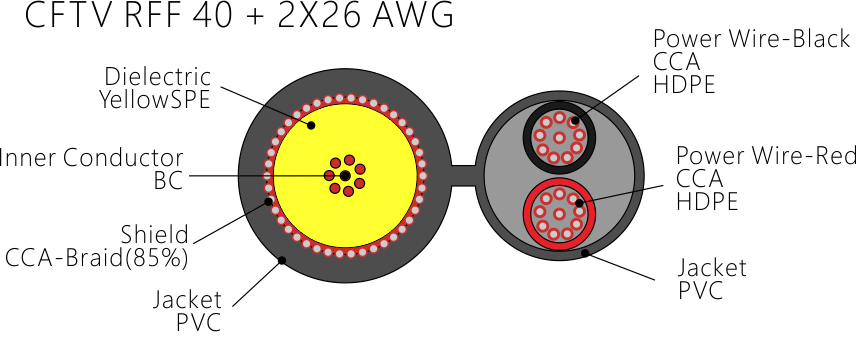

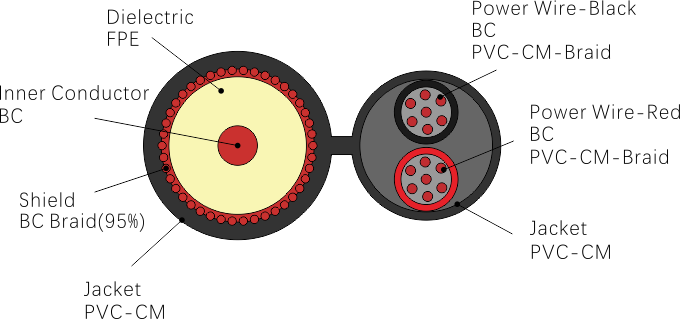

Quando usar cabo siamês

Quando a câmera analógica recebe alimentação em baixa tensão pelo mesmo percurso, um cabo siamês combina o coaxial de vídeo com dois condutores de energia. A seção dos condutores deve ser calculada para a corrente, o comprimento e a queda de tensão aceitável da câmera, especialmente em equipamentos com infravermelho, aquecedor ou movimento PTZ.

O RG6 pode oferecer menor atenuação em alguns percursos e o RG11 pode ser considerado em trechos longos projetados. Ambos são mais grossos e rígidos que o RG59. Antes de substituir o cabo, confirme conectores, espaço de instalação, raio de curvatura e limites do equipamento.

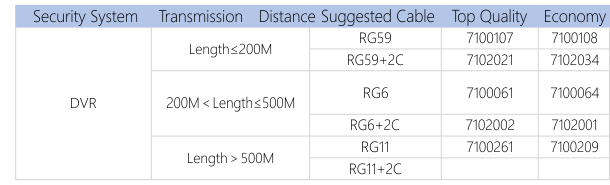

Qual é a distância máxima do cabo coaxial?

Não existe uma distância máxima universal para RG59, RG6 ou RG11 em CCTV. O alcance muda conforme o padrão de vídeo, a resolução, a saída da câmera, a sensibilidade do receptor, a atenuação do cabo, a qualidade dos conectores, as emendas e o ruído do ambiente.

Quando vídeo e energia compartilham o mesmo percurso, a distância também pode ser limitada pela queda de tensão, mesmo que o sinal de vídeo ainda seja utilizável. Para um projeto confiável, compare a tabela de alcance do fabricante da câmera/DVR com a atenuação e a resistência do cabo escolhido. Para distâncias maiores, avalie extensores ativos, conversores para fibra ou uma arquitetura IP adequada.

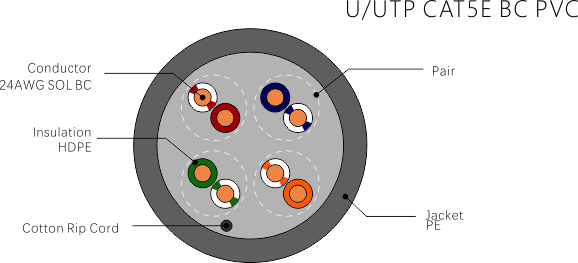

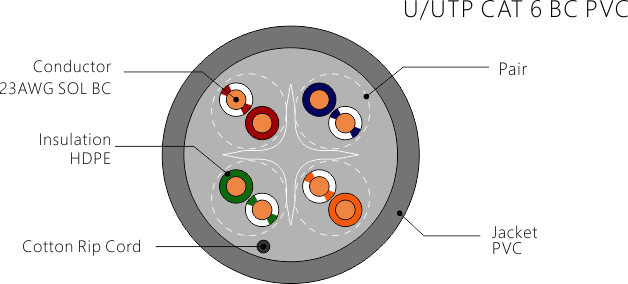

Cabo para câmeras IP com NVR

Câmeras IP normalmente usam Cat5e, Cat6 ou Cat6A com conectores e componentes da mesma categoria. Cat5e é suficiente para muitas câmeras e enlaces Gigabit Ethernet. Cat6 oferece maior margem de frequência e pode ser preferido em novas instalações, enquanto Cat6A é usado quando o projeto exige desempenho superior, maior controle de interferência entre cabos ou preparação para aplicações de rede mais exigentes.

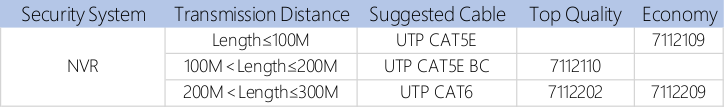

O canal Ethernet convencional deve ser projetado para até 100 m, normalmente com até 90 m de enlace permanente e até 10 m somados em patch cords. Cat6 não transforma automaticamente esse limite em uma distância maior. Para exceder 100 m, use uma solução projetada, como extensor Ethernet/PoE, switch intermediário, fibra óptica ou cabeamento de alcance estendido validado pelo fabricante.

Cuidados com PoE

Se a câmera recebe energia pelo cabo de rede, confirme o padrão PoE aceito pela câmera e pelo switch ou injetor, a potência disponível no dispositivo, a bitola dos condutores, a resistência de laço e a temperatura prevista no feixe de cabos. Câmeras PTZ, aquecedores, iluminadores e acessórios podem elevar significativamente a demanda.

Use cabo de dados com condutores 100% cobre e conformidade verificável. Cabos CCA apresentam maior resistência e não são uma alternativa equivalente para canais Category e aplicações PoE normalizadas.

Ambiente, blindagem e segurança da instalação

A capa do cabo deve corresponder ao local de instalação. Áreas externas podem exigir resistência UV, proteção contra água e método de entrada que preserve a vedação da câmera. Dutos, shafts, plenum, rotas industriais e projetos com baixa emissão de fumaça podem exigir classificações específicas segundo os códigos locais.

Em ambientes com interferência eletromagnética, um cabo blindado pode ser apropriado, mas a blindagem precisa fazer parte de um sistema corretamente terminado e aterrado. Também mantenha separação de cabos de potência, respeite o raio de curvatura, evite esmagamento e grampos metálicos e proteja instalações externas contra surtos conforme o projeto elétrico.

Como escolher o cabo certo

1. Identifique o sistema: BNC e vídeo analógico/HD-over-coax apontam para coaxial; RJ45 e câmera IP apontam para cabo de rede.

2. Leia a documentação: confirme os tipos de cabo, conectores e distâncias aceitos pelo fabricante da câmera e do gravador.

3. Calcule o percurso: inclua patch cords, folga técnica, emendas, painéis e a rota real, não apenas a distância em linha reta.

4. Dimensione a alimentação: verifique PoE ou queda de tensão nos condutores de energia.

5. Defina o ambiente: interno, externo, subterrâneo, industrial, plenum, LSZH, UV, água, temperatura e interferência.

6. Teste a instalação: inspecione conectores, continuidade, mapa de fios, desempenho do enlace e alimentação antes da entrega.

A página de soluções de cabeamento para CCTV apresenta direções para sistemas analógicos, IP e cabos híbridos. Para projetos coaxiais, consulte também o catálogo de cabos coaxiais para CCTV. A escolha final deve ser confirmada pelo modelo e pela ficha técnica.

Informações necessárias para especificação

Para receber uma recomendação útil, prepare:

• modelo, interface e consumo de cada câmera;

• modelo do DVR, NVR, switch PoE ou injetor;

• comprimento de cada rota e quantidade de câmeras;

• alimentação local, cabo siamês ou PoE;

• ambiente, método de instalação e classificação da capa;

• mercado de destino, normas, embalagem e documentos exigidos.

Para discutir uma especificação, use a página oficial de contato da ZION.

Perguntas frequentes

RG59 é sempre o melhor cabo para DVR?

Não. RG59 de 75 Ω é comum em sistemas analógicos, mas a escolha depende da tecnologia de vídeo, distância, atenuação, conectores, alimentação e ambiente. RG6, RG11, extensores ou fibra podem ser mais adequados em projetos específicos.

Cat5e funciona para câmera IP PoE?

Sim, quando o cabo, conectores e canal atendem à categoria e a potência PoE da câmera está dentro do orçamento do switch ou injetor. Use condutores 100% cobre e verifique o limite de 100 m do canal.

Cat6 permite instalar a câmera além de 100 m?

Não automaticamente. Cat6 oferece maior margem de desempenho, mas o canal Ethernet convencional continua sendo projetado para até 100 m. Use uma solução de extensão validada para distâncias maiores.

Posso usar cabo CCA em câmeras PoE?

CCA tem resistência maior e não é equivalente a um cabo Category de cobre conforme as normas de cabeamento. Para dados e PoE, escolha cabo 100% cobre com conformidade documentada.

Qual cabo usar em uma câmera externa?

Além do tipo elétrico correto, use uma capa adequada à exposição UV, umidade, temperatura e método de instalação. Preserve a vedação da câmera e inclua aterramento, equipotencialização e proteção contra surtos quando o projeto exigir.
