Cable de fibra óptica ADSS: estructura, cubiertas y selección
Guía práctica para comprender el diseño totalmente dieléctrico, los tubos holgados, los elementos de tracción, las cubiertas PE y AT y los datos necesarios para especificar un cable aéreo.
ADSS significa All-Dielectric Self-Supporting, es decir, cable de fibra óptica totalmente dieléctrico y autoportante. Su construcción no necesita un mensajero metálico independiente para soportar el tramo aéreo. Por ello se utiliza en redes de telecomunicaciones, líneas de distribución y transmisión eléctrica, enlaces entre postes y torres y otros recorridos aéreos donde el diseño debe combinar capacidad óptica, resistencia mecánica y compatibilidad con el entorno eléctrico.
La selección no depende solo del número de fibras. También requiere conocer el vano, la flecha, la tensión, el viento y el hielo, la temperatura, la posición del cable respecto a los conductores, el potencial eléctrico de espacio, el tipo de cubierta y los herrajes compatibles.

Un diseño ADSS típico de tubos holgados puede incluir los siguientes componentes. La composición exacta y el orden de las capas dependen de la familia de producto y de los requisitos del proyecto.
Fibras ópticas: normalmente monomodo para redes de larga distancia, alojadas en tubos holgados con longitud excedente controlada.
Tubos y rellenos: se cablean alrededor de un miembro central para formar un núcleo equilibrado; las posiciones no utilizadas pueden llevar rellenos.
Miembro central dieléctrico: suele fabricarse con plástico reforzado con fibra de vidrio, denominado FRP o GFRP.
Bloqueo de agua: cintas, hilos o compuestos limitan la propagación longitudinal de humedad según el diseño.
Hilos de aramida: aportan resistencia a la tracción y ayudan a transferir las cargas a los herrajes.
Cubierta exterior: protege el núcleo frente a radiación UV, humedad, abrasión y condiciones ambientales; puede ser PE estándar o un compuesto resistente al tracking eléctrico.
Las expresiones 6+1 y 5+1 describen posiciones de cableado alrededor de un miembro central. En un diseño 6+1 puede haber hasta seis posiciones de tubos o rellenos alrededor del elemento central. En un diseño 5+1 hay cinco posiciones alrededor del centro. Estas expresiones no determinan por sí solas el número total de fibras, la capacidad máxima, el vano admisible ni la calidad del cable.

El fabricante asigna tubos activos y rellenos según el conteo de fibras, el diámetro objetivo, la capacidad de cada tubo y el comportamiento mecánico requerido. Un diseño 5+1 puede reducir diámetro y peso en determinadas configuraciones, mientras que un diseño 6+1 puede ofrecer más posiciones de cableado. La elección correcta se realiza con la hoja técnica y el cálculo mecánico del proyecto, no únicamente con el presupuesto.

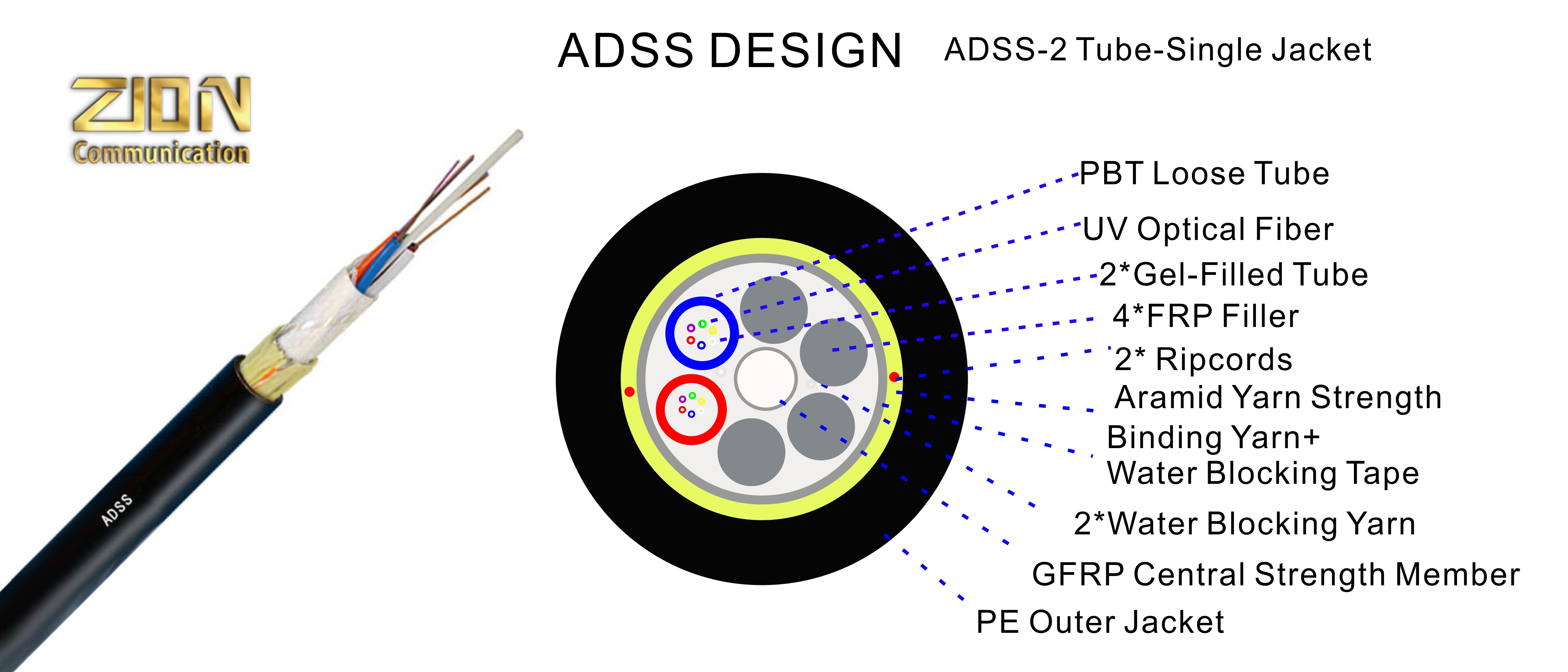

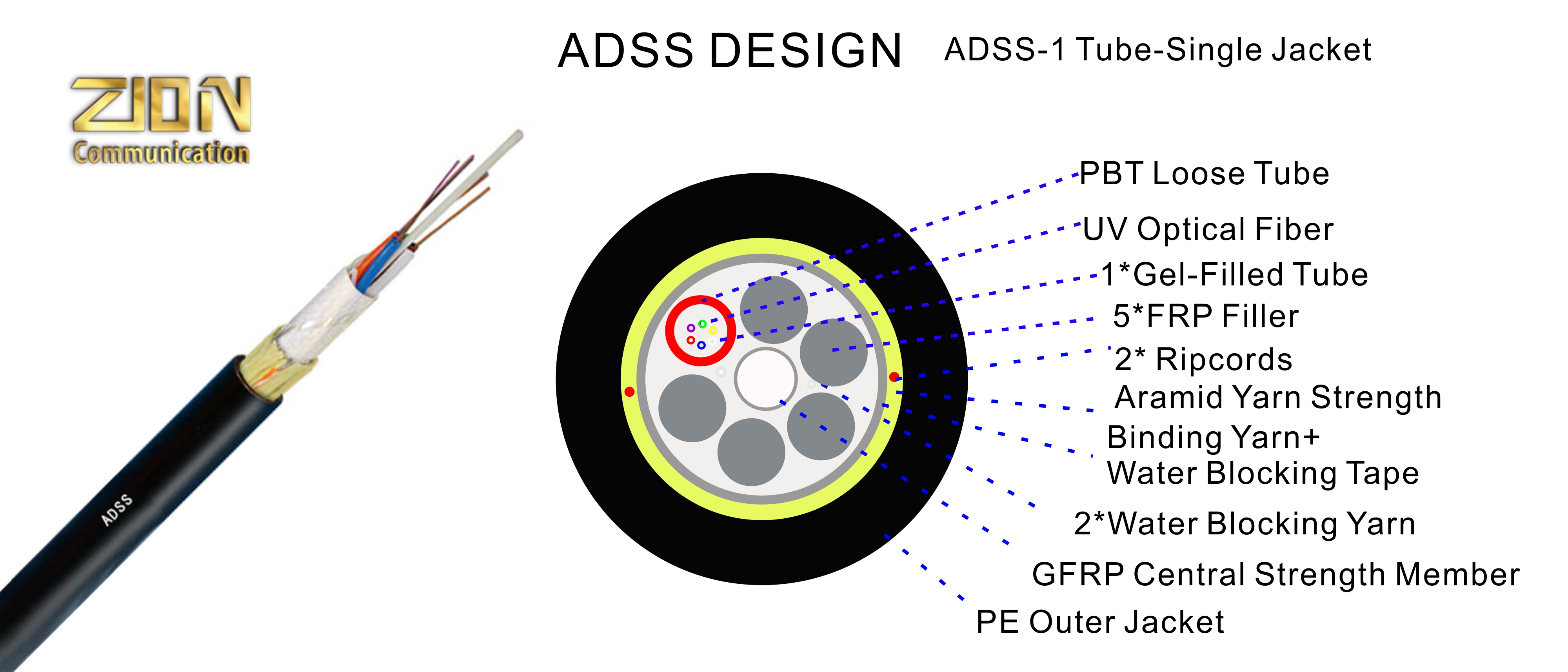

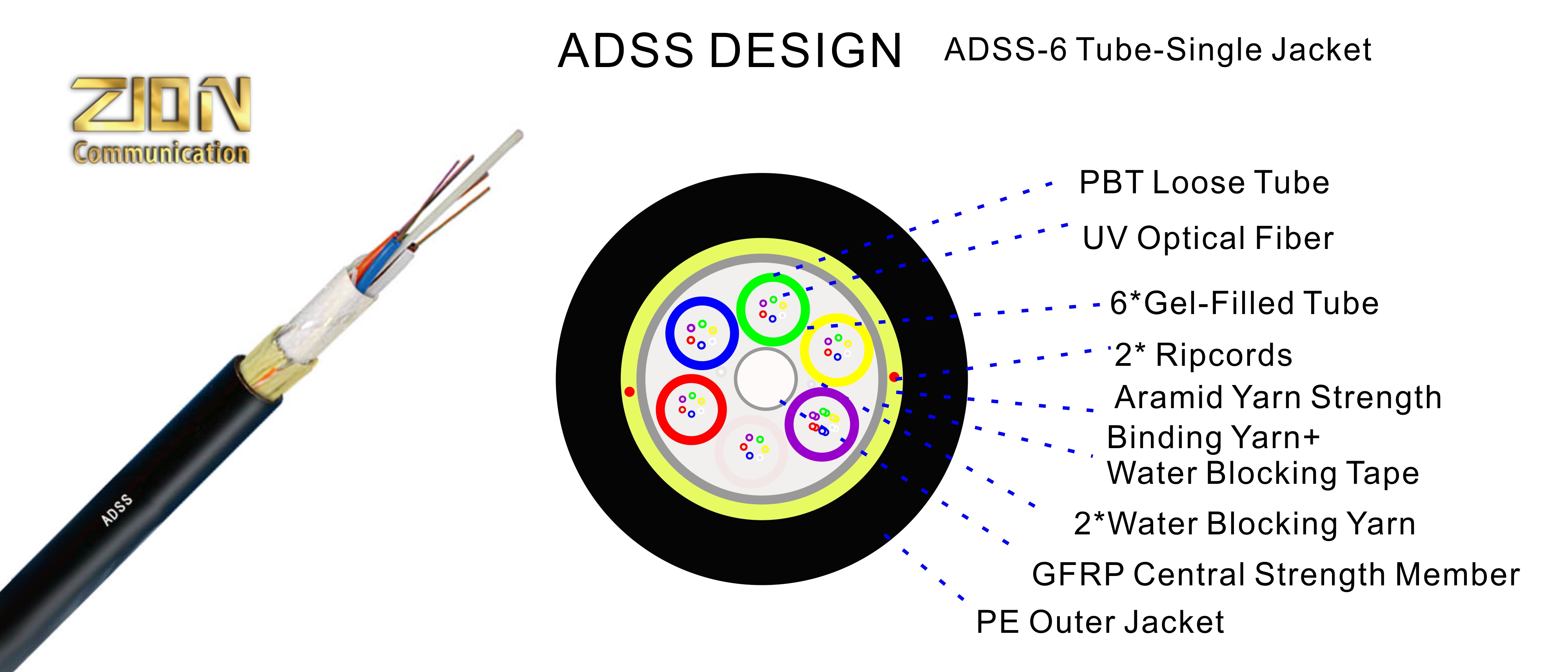

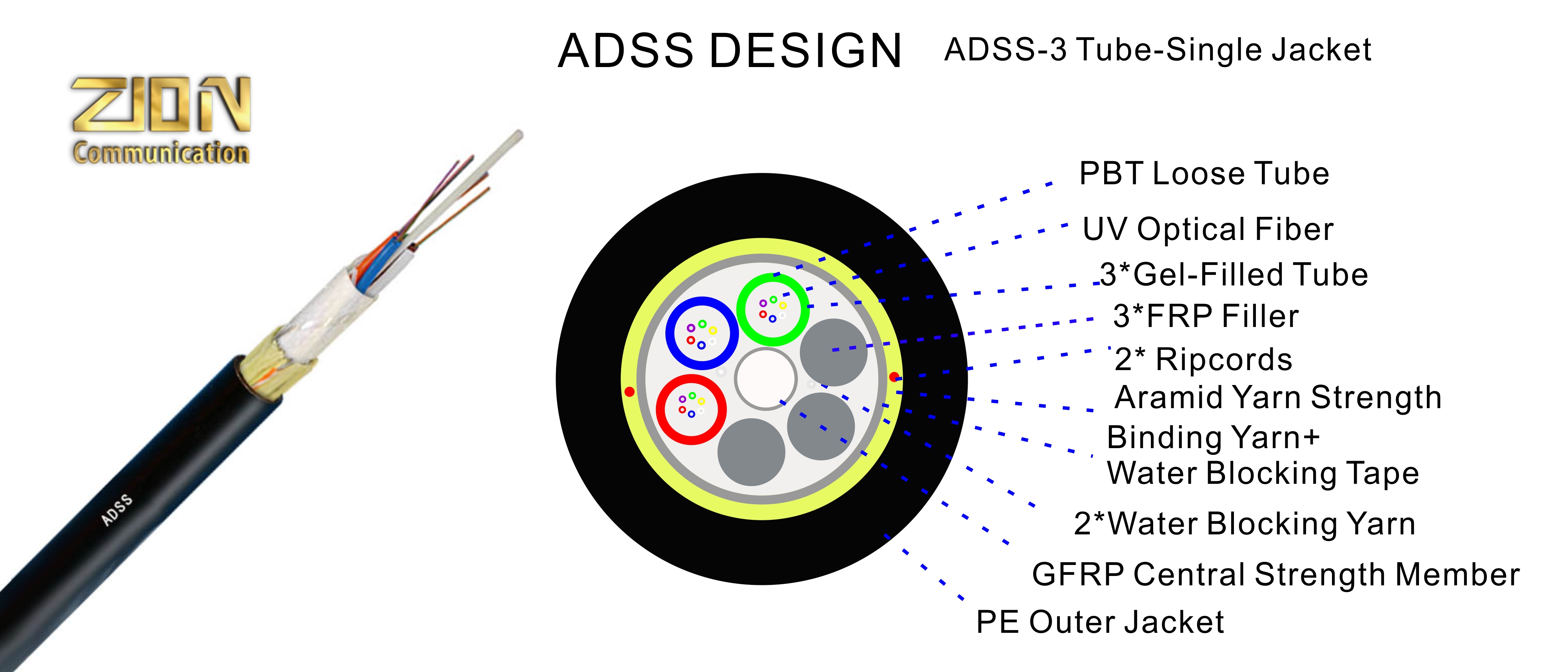

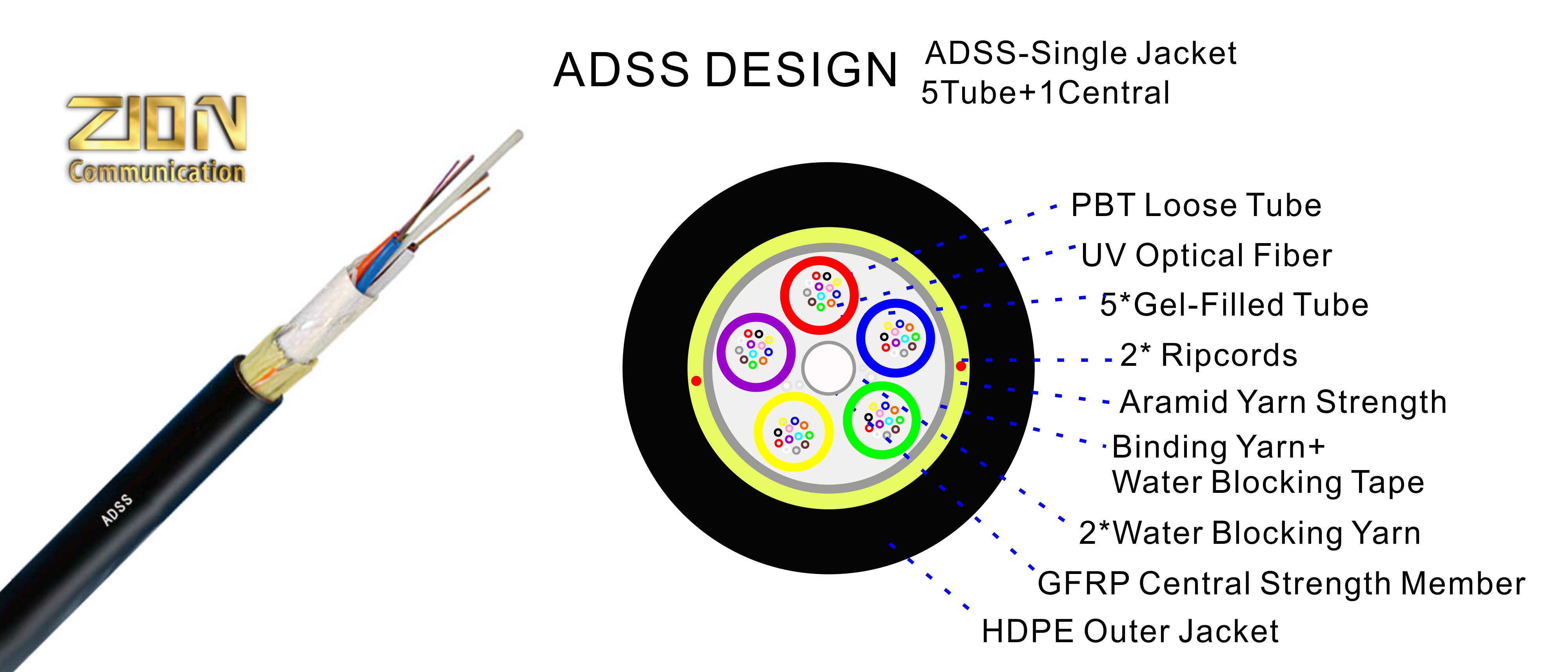

Las siguientes imágenes muestran ejemplos de cómo puede variar la ocupación del núcleo. Son referencias visuales de construcción; el número de fibras por tubo y la capacidad total deben confirmarse para cada código de producto.






Los parámetros de tensión permiten relacionar el cable con el vano, la flecha, los herrajes y las condiciones de carga. La terminología y los porcentajes aplicables deben leerse en la especificación del fabricante y en el criterio de diseño de la empresa eléctrica.
UTS o RTS: valor de resistencia última o nominal a la tracción utilizado como referencia de diseño y ensayo.
MAT: tensión máxima admisible para las condiciones de carga definidas, sin superar los límites del cable.
EDS: tensión o esfuerzo de servicio cotidiano bajo una condición de referencia, importante para controlar vibración, fatiga y comportamiento a largo plazo.
El vano máximo no puede deducirse solo de la cantidad de aramida. El cálculo debe considerar peso del cable, temperatura, viento, hielo, desnivel, ángulo de línea, flecha, tensión, factor de seguridad y capacidad de postes, torres y herrajes.
La cubierta de polietileno PE resistente a los rayos UV es común en ambientes de bajo esfuerzo eléctrico. La cubierta AT, TRPE o resistente al tracking está formulada para soportar mejor la actividad eléctrica superficial que puede aparecer en determinados emplazamientos próximos a líneas de energía.
No es correcto seleccionar PE por debajo de 110 kV y AT por encima de 110 kV como regla universal. La necesidad de una cubierta resistente al tracking depende del potencial de espacio y de la intensidad del campo en el punto exacto de instalación, además de la geometría de la torre, la disposición y fase de los conductores, la contaminación, la humedad y la distancia a los elementos energizados.
Como referencia, algunos fabricantes publican cubiertas PE para potenciales de espacio de hasta aproximadamente 12 kV y opciones resistentes al tracking para valores superiores, con límites específicos del producto. En líneas de alta tensión debe solicitarse un estudio de esfuerzo eléctrico y la aprobación del propietario de la red antes de fijar la posición y el compuesto de la cubierta.
Los cables ADSS pueden fabricarse con cubierta simple o doble. La construcción de una sola cubierta suele ayudar a reducir diámetro y peso. Los diseños de doble cubierta pueden ofrecer espacio adicional para elementos de aramida, mayor capacidad de tracción y protección mecánica adicional, por lo que son frecuentes en vanos más largos o cargas ambientales más exigentes.


La doble cubierta no debe venderse únicamente como protección contra animales, granizo o lluvia ácida. Su utilidad principal se determina mediante el diseño mecánico, el nivel de protección requerido, el entorno eléctrico y las pruebas aplicables. Cuando exista riesgo biológico específico, debe solicitarse una construcción diseñada y documentada para ese riesgo.
Número y tipo de fibras, norma óptica y longitud total de la ruta.
Vano regulador, vanos máximo y mínimo, desniveles y ángulos de línea.
Temperaturas de diseño, velocidad del viento, hielo y otras cargas climáticas.
Flecha, tensión, EDS, MAT y UTS/RTS requeridos por el proyecto.
Tensión nominal de la línea, geometría de los conductores y posición prevista del cable.
Cálculo del potencial de espacio o análisis de esfuerzo eléctrico cuando corresponda.
Cubierta PE o resistente al tracking, simple o doble, y requisitos UV o ambientales.
Diámetro, peso, radio mínimo de curvatura y longitud de carrete.
Herrajes de suspensión, retención, amortiguadores, cajas y accesorios compatibles.
Normas, ensayos, documentación de aceptación y requisitos locales de seguridad.
Para revisar modelos disponibles, consulte la categoría de cables de fibra óptica ADSS de ZION. La guía de selección de cable ADSS amplía los datos necesarios para preparar una especificación de proyecto.
El cable, los herrajes y el método de tendido forman un sistema. Las grapas de suspensión y retención deben corresponder al diámetro, la cubierta, la carga y el vano del cable. Durante el tendido se deben respetar la tensión máxima de instalación, el radio mínimo de curvatura y la protección de la cubierta, evitando arrastre sobre el suelo, torsión, aplastamiento y contacto con bordes duros.
Antes y después de la instalación conviene documentar la inspección del carrete, la continuidad y atenuación de las fibras, los números de serie, la distribución de herrajes y las mediciones OTDR definidas por el proyecto. Consulte la guía de instalación de ADSS y las normas de seguridad de la empresa eléctrica y de la jurisdicción local.
Por definición, el diseño ADSS es totalmente dieléctrico y autoportante. Los componentes de refuerzo y soporte del cable son no metálicos. Los herrajes externos de instalación se seleccionan por separado.
No. La tensión nominal es un dato de entrada, pero la selección depende del potencial de espacio y del campo eléctrico en la posición prevista del cable, además de la geometría de la línea y las condiciones ambientales.
No existe una frontera universal. Los vanos largos y las cargas elevadas suelen requerir mayor capacidad de tracción y pueden favorecer diseños de doble cubierta, pero la decisión debe basarse en el cálculo mecánico y en la familia de cable certificada por el fabricante.
La capacidad depende del diámetro del tubo, la fibra, el proceso de fabricación y el diseño del cable. No debe asumirse una cifra universal; confirme la distribución de fibras y tubos en la hoja técnica del código solicitado.
