Processo de fabricação da pré-forma de fibra óptica-zion communication

Author: zion communication     Publish Time: 18-11-2019      Origin: zion communication

Fabricación de preformas de fibra óptica: procesos VAD y OVD  Conozca el proceso desde la deposición de partículas porosas de sílice hasta la consolidación, el control dimensional, la formación del revestimiento y la inspección final previa al estirado de la fibra.

Una preforma de fibra óptica es un cuerpo de vidrio de alta pureza cuyo perfil de índice de refracción y geometría se reducen proporcionalmente cuando el vidrio se estira para formar la fibra. Por ello, la fabricación de la preforma determina muchas de las características ópticas de la fibra terminada. Las etapas posteriores de estirado, recubrimiento y prueba de resistencia controlan el diámetro, protegen la superficie y permiten detectar puntos mecánicamente débiles.

La ruta de producción descrita combina la deposición axial en fase de vapor (VAD) para la región del núcleo con la deposición externa en fase de vapor (OVD) para añadir revestimiento. Es una ruta de fabricación válida, pero no una receta universal: la química de los precursores, el diseño del quemador, los caudales de gas, el perfil térmico y los límites de inspección dependen del fabricante y del diseño de la fibra.

■¿Qué es una preforma de fibra óptica?

La preforma es una estructura cilíndrica de vidrio que contiene un núcleo y un revestimiento circundante con una relación de índices de refracción cuidadosamente controlada. Durante el estirado, esta estructura de gran tamaño se reduce a las dimensiones de la fibra conservando su perfil óptico relativo. Pequeños errores de composición, concentricidad, diámetro o contaminación pueden afectar posteriormente a la atenuación, la dispersión, la geometría y el comportamiento durante el empalme.

■Cómo se integran VAD y OVD en el proceso

El método VAD forma un cuerpo poroso de partículas de vidrio que crece axialmente en el extremo de un elemento inicial giratorio. El método OVD deposita las partículas sobre la superficie exterior de un blanco giratorio o de una varilla de núcleo. Ambos son procesos de deposición en fase de vapor, pero construyen el vidrio en direcciones diferentes y pueden combinarse en una secuencia específica de cada fábrica. Otras tecnologías establecidas son la deposición química de vapor modificada (MCVD) y la deposición química de vapor activada por plasma (PCVD).

Secuencia descrita en este artículo: deposición VAD del núcleo → deshidratación y consolidación del núcleo → medición óptica y geométrica → elongación del núcleo → deposición OVD del revestimiento → consolidación del revestimiento → acondicionamiento térmico, inspección y embalaje.

■1. Deposición VAD del núcleo

En el proceso VAD, los precursores de vidrio de alta pureza se vaporizan y se suministran a un quemador de oxihidrógeno. Las reacciones en la llama forman partículas finas basadas en sílice, mientras que los dopantes controlados crean el perfil de índice de refracción previsto. El transporte termoforético ayuda a que las partículas se acumulen en el extremo de crecimiento de un elemento inicial giratorio, formando una preforma porosa cilíndrica. La velocidad de deposición, la posición del quemador, la rotación, la temperatura y el flujo de precursores deben coordinarse para mantener estables el perfil y la geometría.

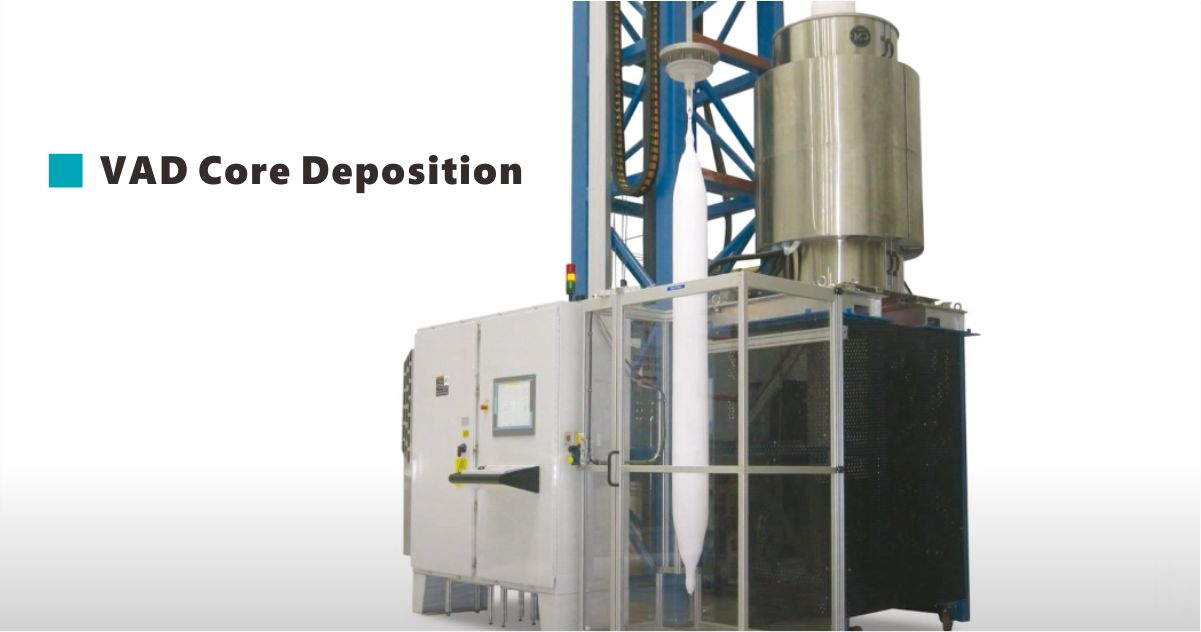

Equipo de deposición VAD del núcleo de una preforma de fibra óptica

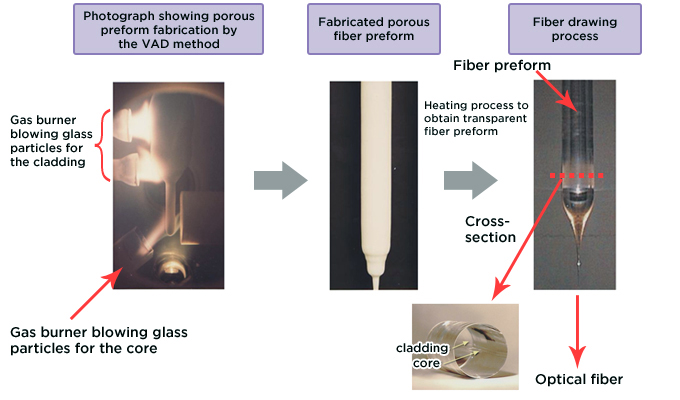

Proceso de deposición axial VAD para formar una preforma porosa

■2. Deshidratación y consolidación del núcleo

El cuerpo poroso del núcleo atraviesa un horno con atmósfera controlada. La deshidratación reduce la contaminación asociada a grupos hidroxilo y otras impurezas volátiles; posteriormente, la consolidación densifica el material poroso hasta convertirlo en vidrio transparente. En sistemas industriales estrictamente controlados pueden utilizarse gases que contienen cloro y helio, pero la receta y el perfil térmico dependen del equipo y del diseño de fibra objetivo. La manipulación de gases, el tratamiento de emisiones y la seguridad del proceso deben formar parte de controles de fabricación cualificados, no de una fórmula operativa general.

Horno para deshidratar y consolidar una preforma de fibra óptica

■3. Medición del perfil y la geometría del núcleo

Después de la consolidación, los sistemas de medición evalúan el cuerpo de vidrio antes de añadir más material. Los controles habituales incluyen diámetro exterior, ovalidad, concentricidad entre núcleo y revestimiento, y perfil del índice de refracción. El perfil medido aporta información para ajustar las condiciones de deposición y consolidación y ayuda a determinar si la fibra final podrá cumplir el diseño óptico previsto. Los límites de aceptación deben proceder de la especificación aplicable al producto, no de una descripción genérica del proceso.

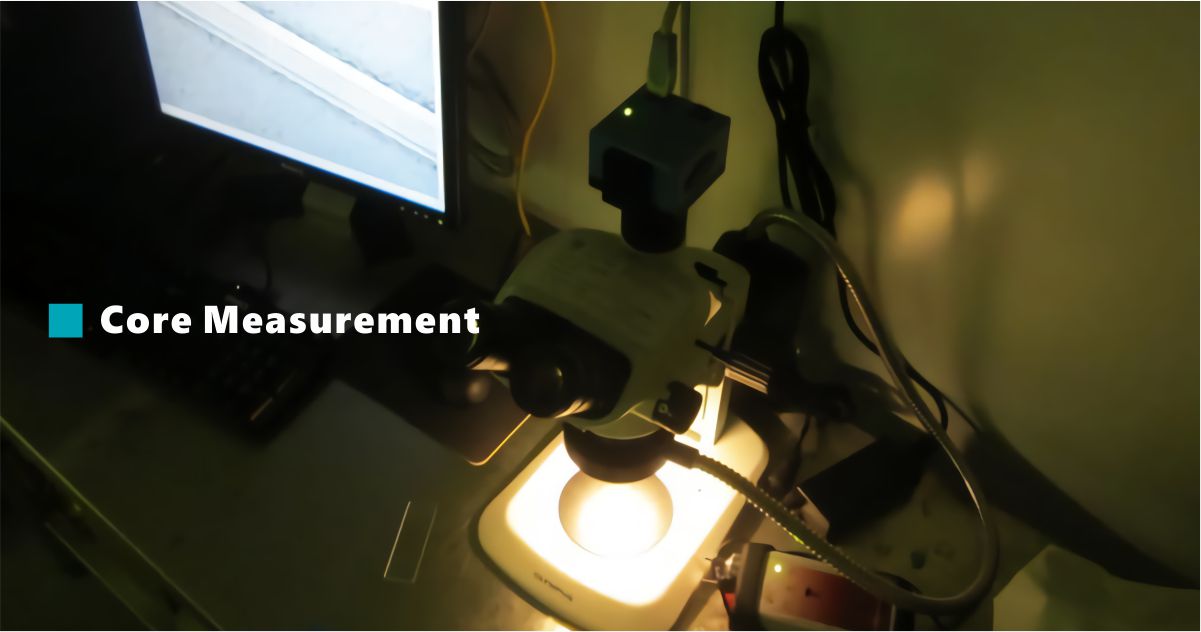

Estación de medición del perfil y la geometría del núcleo de la preforma

■4. Elongación del núcleo

Un cuerpo de núcleo consolidado puede calentarse y elongarse hasta alcanzar el diámetro y la longitud requeridos para la siguiente etapa de deposición. Las velocidades de alimentación o tracción superior e inferior controlan la reducción dimensional, mientras que la alineación ayuda a conservar la concentricidad. La temperatura exacta del horno y la relación de estirado son parámetros propios del proceso; el resultado importante es una varilla de núcleo uniforme que permanezca dentro de las tolerancias geométricas y de índice de refracción especificadas.

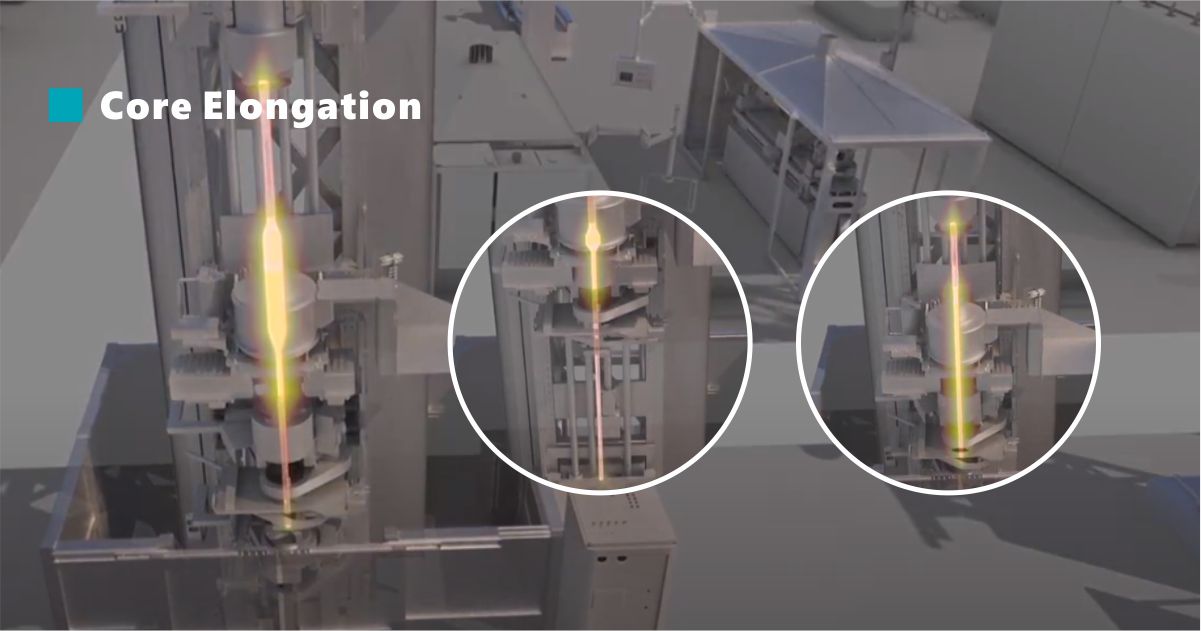

Elongación a alta temperatura de una varilla de núcleo para preformas

■5. Deposición OVD del revestimiento

El proceso OVD añade partículas porosas de sílice alrededor de la superficie exterior de la varilla de núcleo preparada. Un quemador se desplaza a lo largo del cuerpo giratorio para formar sucesivas capas hasta alcanzar el volumen de revestimiento requerido. El control del proceso se centra en la uniformidad de deposición, la densidad de las partículas, el crecimiento del diámetro y la alineación entre núcleo y revestimiento. Las configuraciones de combustible, oxidante y precursores pueden variar, por lo que una ecuación química simplificada no debe considerarse una receta OVD universal.

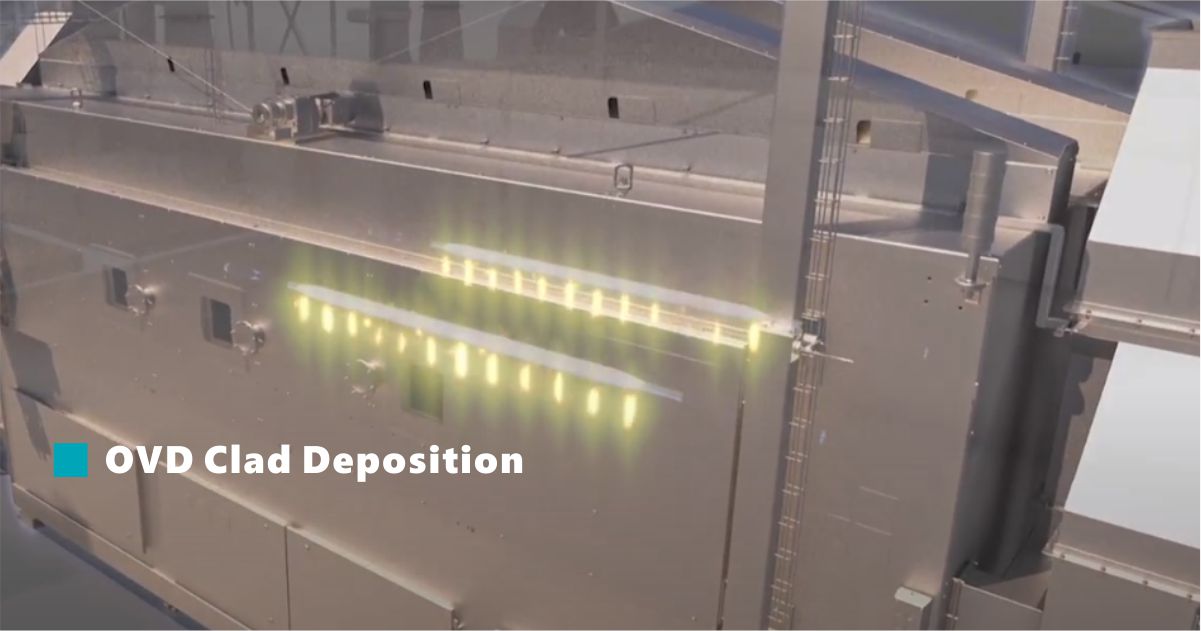

Deposición OVD del revestimiento alrededor de una varilla de núcleo

■6. Deshidratación y consolidación del revestimiento

El cuerpo poroso completo del revestimiento se deshidrata y se consolida para formar vidrio transparente y denso. Una atmósfera controlada, las diferentes zonas de calentamiento y la velocidad de desplazamiento ayudan a eliminar la humedad residual y a evitar defectos mientras las partículas se contraen. Como la consolidación modifica tanto la densidad como las dimensiones, la preforma terminada debe volver a comprobarse para evaluar diámetro, rectitud, concentricidad, burbujas, inclusiones y otros defectos visibles.

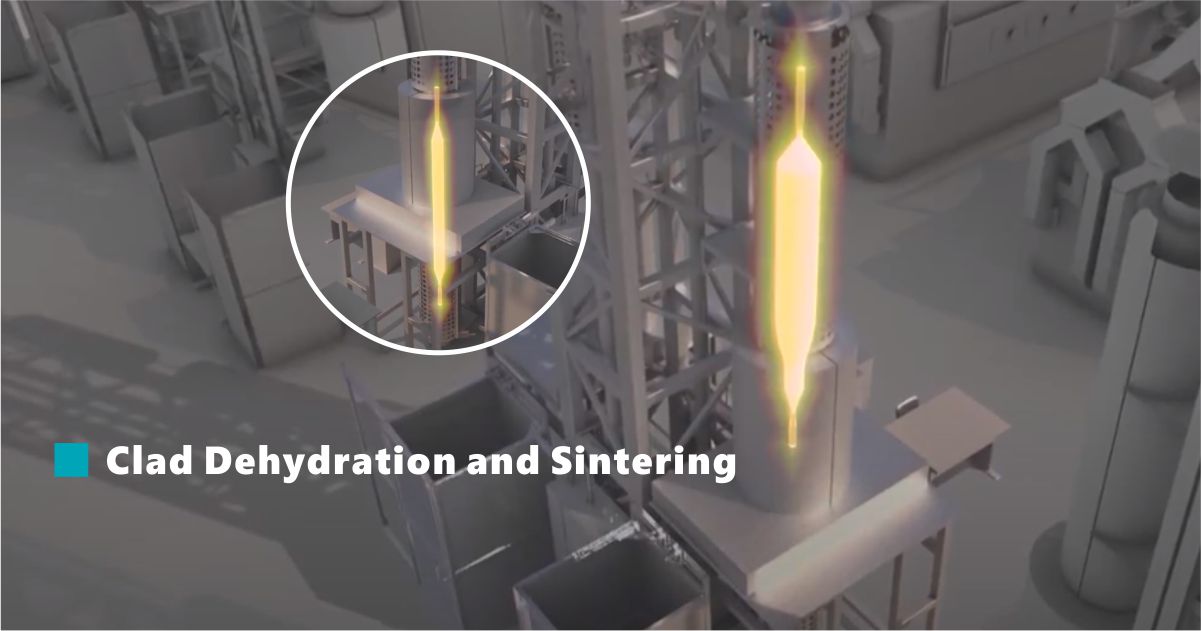

Horno de deshidratación y consolidación del revestimiento de la preforma

■7. Acondicionamiento térmico e inspección final

Algunas rutas de producción incorporan una etapa adicional de acondicionamiento a alta temperatura, presión reducida o atmósfera controlada antes de liberar la preforma. Su finalidad y sus ajustes dependen del proceso: puede ayudar a estabilizar el cuerpo de vidrio o a reducir el gas retenido y el riesgo de defectos. No debe describirse como un método capaz de eliminar todas las burbujas de forma garantizada. La inspección final suele combinar el examen visual con mediciones dimensionales y del perfil óptico, seguida de identificación, embalaje protector y almacenamiento controlado.

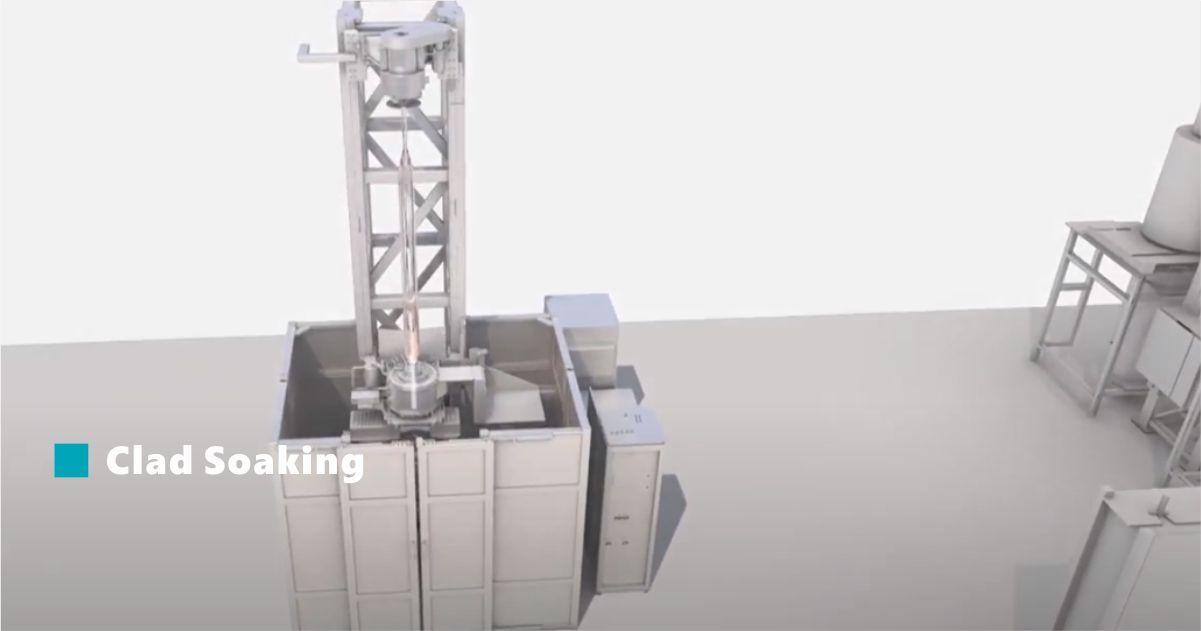

Acondicionamiento térmico de una preforma de fibra óptica consolidada

■Controles de calidad que influyen en la fibra terminada

  • Control de pureza y humedad: los contaminantes residuales pueden aumentar la pérdida óptica o producir bandas de absorción.

  • Perfil del índice de refracción: la distribución de dopantes determina cómo se guía la luz e influye en la dispersión y el comportamiento modal.

  • Geometría: el diámetro, la ovalidad y la concentricidad entre núcleo y revestimiento influyen en la estabilidad del estirado, el empalme y la conectorización.

  • Inspección de defectos: las burbujas, inclusiones, grietas y daños superficiales deben evaluarse conforme al plan de aceptación del fabricante.

  • Trazabilidad: los lotes de materias primas, las condiciones de deposición, los ciclos del horno y los resultados de medición deben permanecer asociados a la preforma liberada.

■De la preforma a la fibra y al cable óptico

La terminación de la preforma no representa el final de la fabricación de la fibra. Posteriormente, el vidrio se calienta en un horno de estirado y se tracciona hasta obtener un diámetro de fibra controlado. A continuación se realizan la monitorización del diámetro, la aplicación del recubrimiento polimérico primario, el curado, la prueba de resistencia y las mediciones ópticas. Solo cuando la fibra cumple la especificación aplicable puede pasar a las etapas de coloreado, formación de tubos, cableado y cubierta para convertirse en un cable de fibra óptica. Por tanto, el diseño del cable y el rendimiento del enlace instalado dependen tanto de la calidad de la fibra como del proceso posterior de cableado.

■Preguntas frecuentes

¿Cuál es la diferencia entre VAD y OVD?

VAD forma una preforma porosa que crece axialmente desde el extremo de un elemento inicial giratorio. OVD deposita las partículas sobre la superficie exterior de un blanco giratorio o de una varilla de núcleo preparada. Una ruta de producción puede utilizar uno de los métodos o combinar ambos para distintas regiones de la preforma.

¿Por qué se deshidrata la preforma porosa antes de consolidarla?

La deshidratación reduce la contaminación relacionada con grupos hidroxilo y otras sustancias volátiles antes de que el material poroso se densifique para formar vidrio transparente. El control de la humedad es importante porque las impurezas de hidroxilo pueden contribuir a la absorción óptica.

¿Todos los fabricantes de fibra óptica utilizan el mismo proceso?

No. VAD, OVD, MCVD y PCVD son tecnologías establecidas, y los fabricantes utilizan distintas combinaciones, diseños de equipos, composiciones químicas y límites de control. La especificación de la fibra requerida determina los criterios de aceptación aplicables.

¿Qué mediciones de la preforma son más importantes?

El plan de control suele incluir el perfil del índice de refracción, el diámetro, la ovalidad, la concentricidad y la inspección de defectos. Los límites exactos dependen del diseño de la fibra y del proceso cualificado del fabricante.
