Cable drop FTTH: cómo elegir GJXH, GJXFH, GJYXCH o GJYXFCH La elección correcta depende de la ruta, el tipo de refuerzo, la fibra, la cubierta, el método de instalación y los requisitos del edificio; no solo de las dimensiones exteriores.
Un cable drop FTTH conecta el último punto de distribución de la red de acceso con la vivienda, oficina o unidad del abonado. Las construcciones planas tipo bow ofrecen un tamaño compacto, ranuras de apertura y miembros de refuerzo paralelos, pero existen variantes para rutas interiores, canalizadas, exteriores y aéreas autoportantes. Los nombres GJXH, GJXFH, GJYXCH y GJYXFCH ayudan a distinguir familias habituales; la ficha técnica del fabricante sigue siendo la referencia para cada pedido.
Respuesta directa: para una ruta interior corta suele evaluarse un cable plano compacto GJXH o GJXFH. Cuando el tramo incluye una bajada aérea entre poste y edificio, normalmente se considera una construcción autoportante como GJYXCH o GJYXFCH. La designación por sí sola no confirma la cubierta, el vano, la carga admisible, la reacción al fuego ni el radio de curvatura del cable terminado.
La construcción plana coloca una o varias fibras ópticas cerca del centro y dos miembros de refuerzo a ambos lados. Las ranuras longitudinales de la cubierta facilitan el acceso al núcleo, mientras que los refuerzos soportan parte de los esfuerzos de instalación. En la variante autoportante, un mensajero separado por un cuello de cubierta sostiene el tramo aéreo.

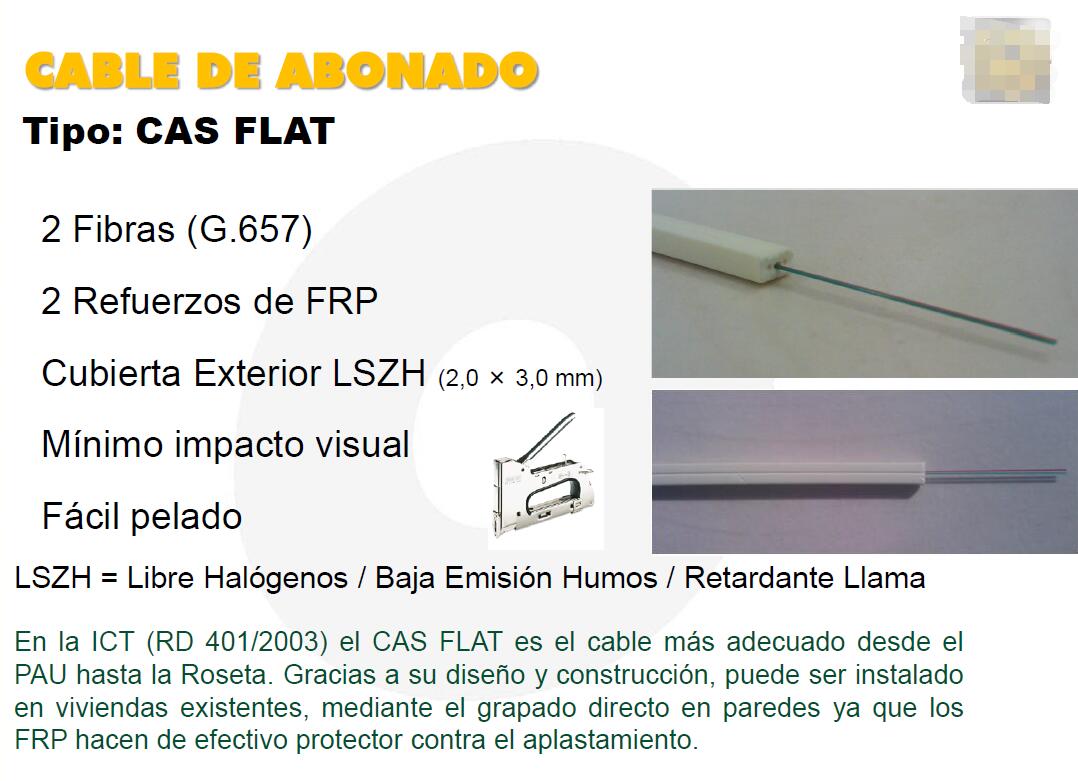

Las dimensiones nominales de aproximadamente 2.0 × 3.0 mm son comunes en cables planos compactos, y las construcciones autoportantes pueden tener una sección total cercana a 2.0 × 5.2 mm debido al mensajero. Estos valores no son una clasificación universal: deben comprobarse en el plano y la tolerancia del producto solicitado.

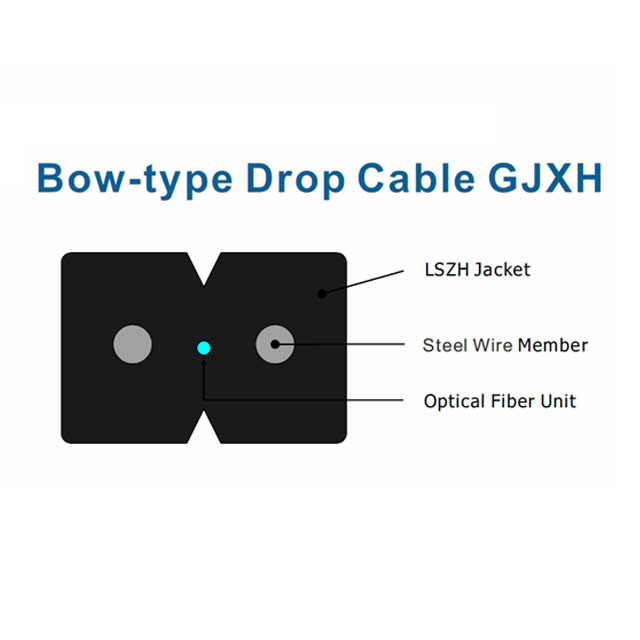

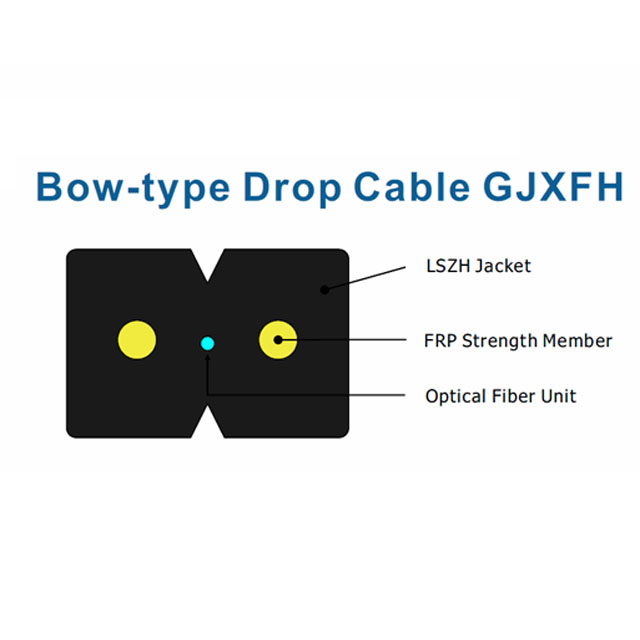

En las configuraciones habituales, GJXH utiliza miembros paralelos de acero y GJXFH utiliza miembros no metálicos, normalmente FRP. El acero aporta una construcción compacta y rígida, pero es conductor. El FRP es dieléctrico y evita componentes metálicos en el cuerpo del cable; no debe describirse simplemente como “blando”, porque su rigidez, resistencia a la tracción y comportamiento de flexión dependen del diámetro y del diseño.


Considere GJXH cuando: la especificación permite refuerzos metálicos y se necesita una construcción plana compacta con la resistencia mecánica declarada por el fabricante.
Considere GJXFH cuando: se requiere un cuerpo de cable dieléctrico o el proyecto especifica miembros de FRP. Confirme de todos modos la carga de tracción, el aplastamiento y el radio de curvatura del modelo.

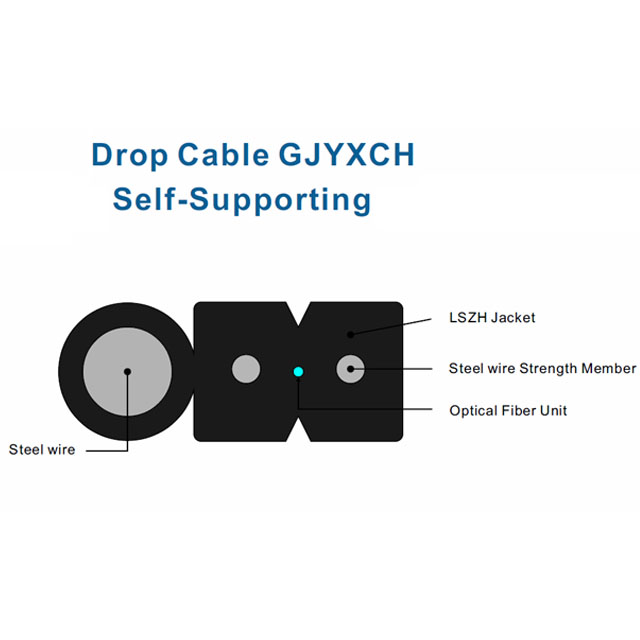

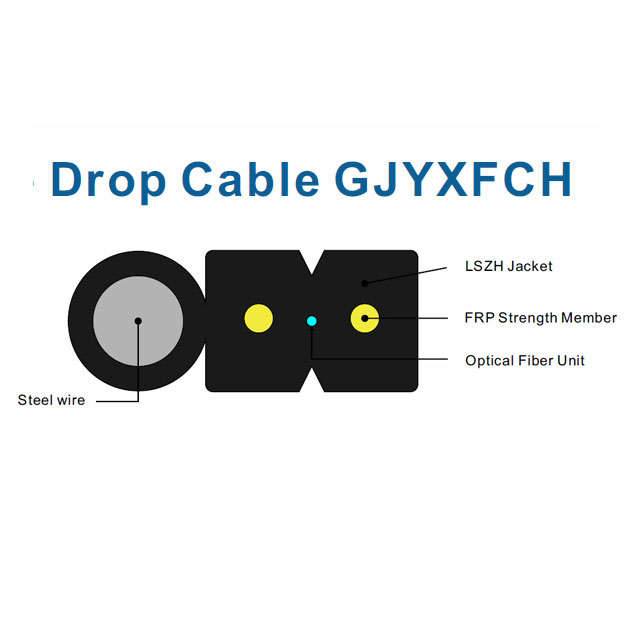

Estas variantes añaden un mensajero al cable plano para soportar una bajada aérea. En una configuración habitual, GJYXCH combina el cuerpo plano con miembros de acero y un mensajero metálico; GJYXFCH utiliza miembros no metálicos en el cuerpo óptico, aunque el mensajero puede seguir siendo metálico. Por eso, “FRP” en el cuerpo no significa necesariamente que todo el conjunto sea completamente dieléctrico.


El tamaño del mensajero no debe elegirse únicamente por precio. El vano, la flecha, el viento, el hielo, la temperatura, la tensión de instalación, el tipo de anclaje y la resistencia de los soportes determinan la construcción adecuada. Solicite siempre la carga admisible y los herrajes compatibles del cable concreto.
ITU-T G.657 define fibras monomodo con mejor comportamiento frente a macrodoblado que las fibras G.652 convencionales. G.657.A1 y G.657.A2 pertenecen a la categoría A y mantienen compatibilidad con G.652.D; A2 admite requisitos de macrodoblado más exigentes que A1. Esto puede ser útil en cajas compactas, esquinas y recorridos interiores con espacio limitado.
La recomendación vigente asocia G.657.A1 con un radio de diseño mínimo de 10 mm y G.657.A2 con 7.5 mm para la fibra sin cablear. Estos valores no sustituyen el radio mínimo de instalación del cable terminado. La cubierta, los refuerzos, el conector y el procedimiento de tendido pueden exigir radios mayores.
Evite una confusión común: “resistente a la curvatura” no significa que el cable pueda plegarse, aplastarse o graparse sin límites. Respete siempre el radio, la tracción y el aplastamiento publicados para el producto.
LSZH describe una familia de materiales de baja emisión de humo y sin halógenos, pero la palabra por sí sola no demuestra una clasificación de llama ni el cumplimiento del código del edificio. El pedido debe identificar las normas de ensayo y los niveles exigidos por la jurisdicción o el operador.
Para exterior también deben confirmarse resistencia UV, rango de temperatura, humedad, penetración de agua y comportamiento mecánico. Un cable apto para intemperie no se convierte automáticamente en cable aprobado para largos recorridos interiores. Cuando una ruta entra en el edificio, defina el punto de transición, la protección de entrada y el cable interior conforme a la normativa local.
La gama actual de cables drop FTTH de ZION permite revisar configuraciones planas, redondas y autoportantes. Para una comparación centrada en la ruta y los materiales, consulte también la guía de selección de estructura FTTH.
Para evitar que el nombre del modelo o una fotografía sustituyan una especificación completa, incluya estos datos en la consulta:
ruta interior, canalizada, fachada, exterior o bajada aérea;
número de fibras, color e identificación requerida;
categoría de fibra: G.657.A1, G.657.A2 u otra aprobada;
miembros de refuerzo de acero o FRP;
presencia, material y carga requerida del mensajero;
material de cubierta y normas de llama, humo, halógenos y UV aplicables;
dimensiones, tolerancias, radio de curvatura, tracción y aplastamiento;
longitud por bobina, tipo de carrete, marcación y embalaje;
conectorización, pruebas y documentos de entrega, si se requieren.

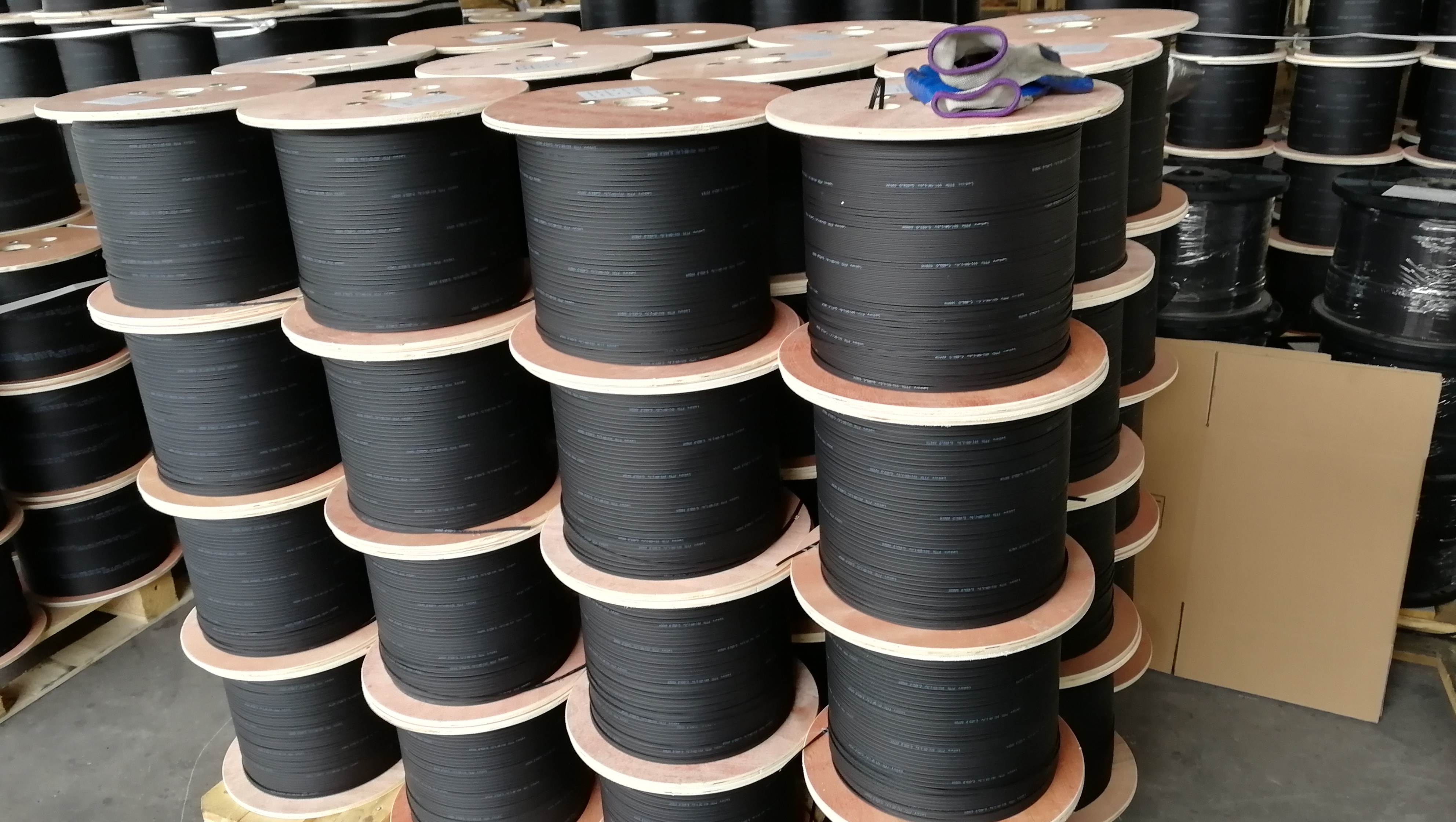

Las bobinas de 1 km o 2 km son opciones comerciales frecuentes, no longitudes obligatorias. Confirme la longitud continua, la tolerancia, el diámetro del carrete y el método de protección según el proyecto y la capacidad de manipulación en obra.
Durante el tendido, aplique la fuerza sobre los elementos previstos por el fabricante y no sobre la fibra. Mantenga el radio de curvatura, evite torsiones y aplastamiento, use herramientas compatibles con las ranuras de apertura y no coloque grapas que deformen el cuerpo óptico.
inspeccione la bobina, el marcado y la longitud antes del tendido;
verifique el recorrido y los puntos de transición interior/exterior;
respete tracción, aplastamiento y curvatura durante la instalación;
utilice anclajes compatibles con el mensajero en tramos aéreos;
pruebe continuidad y pérdida óptica según el plan de aceptación.
Si el proyecto necesita una bajada aérea de la familia GJYXCH, revise la configuración GJYXCH de 2.0 × 5.2 mm y solicite la ficha técnica correspondiente al vano y los herrajes previstos.
No. 2.0 × 3.0 mm es una dimensión habitual, pero el número de fibras, los refuerzos, la cubierta y las tolerancias pueden cambiarla. Compruebe el plano del modelo.
No necesariamente. Puede utilizar FRP alrededor de la fibra y conservar un mensajero metálico para la parte autoportante. La ficha técnica debe identificar todos los componentes.
A2 ofrece requisitos de macrodoblado más exigentes, pero la selección también depende de la política del operador, la compatibilidad, el diseño del cable, la conectorización y el costo.
No. Deben verificarse las normas de ensayo, la clasificación requerida y la documentación del producto frente a la jurisdicción y al diseño de la ruta.
