CABO OPTICO CFOA-AS-80
N/M
N/M
ADSS
De 6 a 72 fibras (6tubos+1Central)
ISO9001
3km/carrete
Carretel de madeira,Φ1100*750mm
40 km
5-25 Dias
NINGBO CHINA
30% TT como depósito, 70% restantes antes do envio.
Availability: | |
---|---|

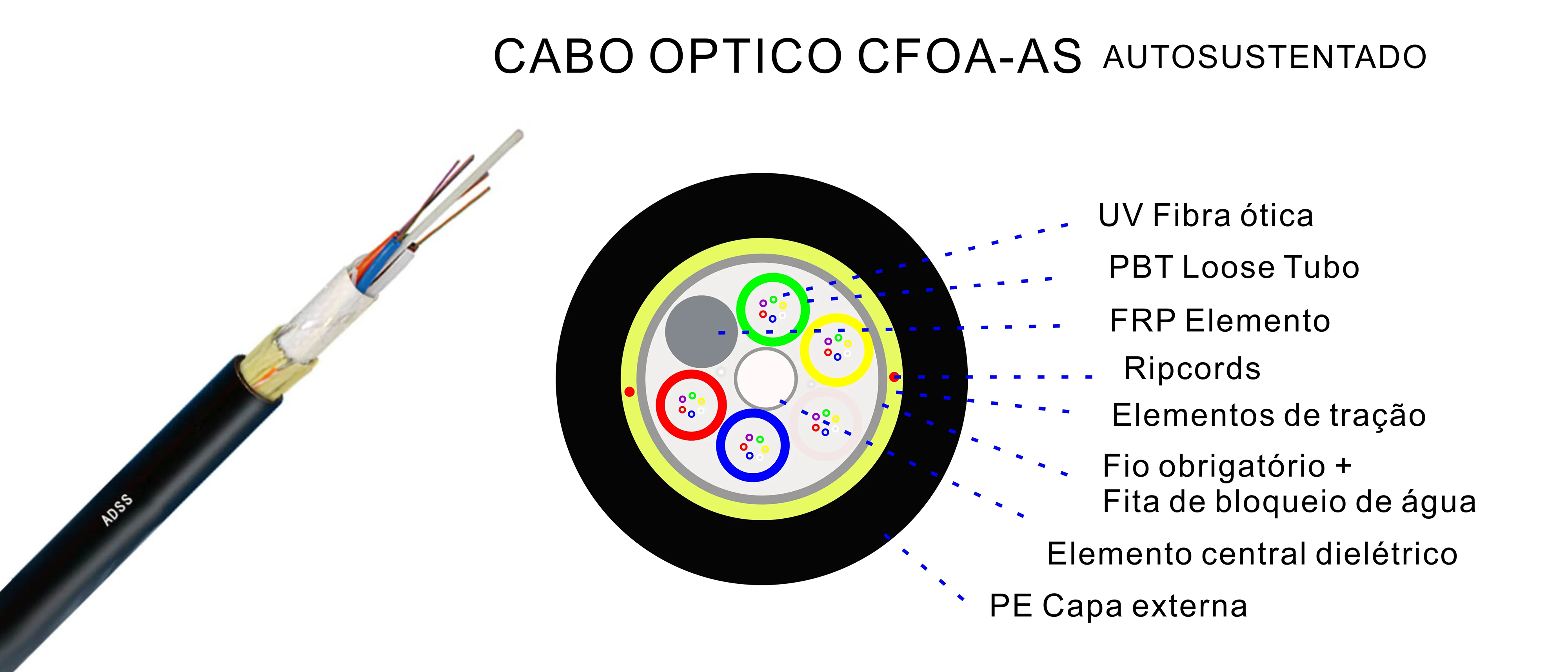

CABO OPTICO CFOA-AS-80,
COMPACTO E AUTOSUSTENTADO PARA VÃO ATÉ 80m
Para instalação aérea De 6 a 72 fibras (6 tubos + 1 centro) | |||||||
Cabos ópticos dielétricos auto sustentados formados com fibras ópticas revestidas em acrilato agrupados em unidades básicas preenchidas com geléia reunidos sobre um elemento central. Núcleo seco resistente a penetração de umidade e revestimento externo de material termoplástico resistente a intempéries, indicados para instalações aéreas em vãos com até 80 m. |
Características:
Item | Descrição | |||||
Fibras Ópticas | UV fibra G.652.D;@1310nm ≤0.35dB/km; @1550nm ≤0.2dB/km; | |||||
Tubos Loose | 1.9 mm PBT | |||||
Filler FRP | 1.8 mm LDPE / PP | |||||
Elemento Central | 2.1 mm GFRP | |||||
Fita de bloqueio de água | 0.25mm espessura | |||||
Encadernador | 2 Fios de poliéster | |||||
Cordão de Rasgamento | 2 | |||||
Elemento de Tração | Fios de aramida. KEVLAR K49 | |||||
Capa Externa | 1.6mm thickness HDPE | |||||
Diâmetro externo | 9.5±0.2mm | |||||
Massa nominal | 65±2kg | |||||
Comprimento Padrão | 3km or 4km (2% tolerance in more)1KM as Samples | |||||
Temperatura de operação | -20~+65℃ |
Fibras ópticas identificadas por cores e cores frouxas do tubo
No. | 1 | 2 | 3 | 4 | 5 | 6 |
Cor | Verde | Amarela | Branca | Azul | Vermelha | Violeta |
No. | 7 | 8 | 9 | 10 | 11 | 12 |
Cor | Marrom | Rosa | Preta | Cinza | Laranja | Azul claro |
ITU-T Rec. G.652.D | IEC 60794 | GR-409 | |||
ISO9001 | ICEA-596 | YD/T 1997-2009 |
Fiber Optical Test Datas | ||||||||
The properties of single mode optical fiber (ITU-T Rec. G652|G657) | ||||||||
Category | Description | G.652 | G.652.D | G.652.D | G.657.A1 | G.657.A2 | Unit/单位 Unidade | |
Transmission Characteristics 传输特性 Características de transmissão | Attenuation Coefficient 衰减系数 Coeficiente de atenuação | @1310 nm | ≤0.35 | ≤0.34 | ≤0.32 | ≤0.34 | ≤0.34 | dB/km |
@1285-1330 nm | ≤0.37 | ≤0.35 | ≤0.37 | ≤0.37 | dB/km | |||
@1383 nm(after hydrogen aging)氢老化后 | ≤0.30 | ≤0.30 | ≤0.29 | ≤0.31 | ≤0.31 | dB/km | ||
@1490 nm | ≤0.24 | ≤0.22 | ≤0.23 | ≤0.23 | dB/km | |||
@1550 nm | ≤0.22 | ≤0.21 | ≤0.18 | ≤0.2 | ≤0.2 | dB/km | ||
@1525-1575 nm | ≤0.22 | ≤0.19 | ≤0.21 | ≤0.21 | dB/km | |||
@1625 nm | ≤0.25 | ≤0.24 | ≤0.2 | ≤0.22 | ≤0.22 | dB/km | ||
Mode Field Diameter 模场直径 Diâmetro do campo de modo | @1310 nm | 8.6±0.4 | 9.0±0.4 | 9.0±0.3 | 9.0±0.3 | 8.6±0.4 | µm | |
@1550 nm | 9.8±0.5 | 10.2±0.4 | 10.2±0.4 | 10.2±0.4 | 9.6±0.5 | µm | ||
Cable Cut-off wavelength(λ cc) 光缆截止波长 | ≤1260 | ≤1260 | ≤1260 | ≤1260 | ≤1260 | nm | ||
Zero Dispersion Wavelength 零色散波长 | 1300-1324 | 1300-1324 | 1300-1324 | 1300-1324 | 1300-1324 | nm | ||
Zero Dispersion Slope 零色散斜率 | ≤0.092 | ≤0.092 | ≤0.09 | ≤0.09 | ≤0.09 | ps/nm²/km | ||
Dispersion Coefficient 色散系数 | @1285-1339 nm | ≤3.4 | ≤3.2 | ≤3 | ≤3.4 | ps/(nm·km) | ||
@1271-1360 nm | ≤5.3 | ps/(nm·km) | ||||||
@1550 nm | ≤ 18 | ≤ 18 | ≤ 17 | ≤ 17 | ≤ 18 | ps/(nm·km) | ||
@1625 nm | ≤ 22 | ≤ 22 | ≤ 21 | ≤ 21 | ≤ 22 | ps/(nm·km) | ||
PMD Maximum Individual Fiber 偏正模色散单根光纤 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ps√km | ||
PMD Link Design Value 偏正模色散链路设计值 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ≤0.06 | ps/√km | ||
Point Discontinuity 点不连续性 | @1310 nm, @1550 nm | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | dB | |
EGRI Effective Group Refractive Index 有效群折射率 | @1310 nm | 1.4671 | 1.4671 | 1.4671 | 1.4676 | |||
@1550 nm | 1.4675 | 1.4675 | 1.4675 | 1.4683 | ||||
@1625 nm | 1.468 | 1.468 | 1.468 | 1.4685 | ||||
Macro Bending Loss 宏观弯曲损耗 | 10turns of 15mm radius | ≤0.25 | ≤0.03 | @1550 nm dB | ||||
1turns of 10mm radius | ≤0.75 | ≤0.1 | ||||||
1turns of 7.5mm radius | ≤0.2 | |||||||
1turns of 5mm radius | ||||||||
100turns of 30mm radius | ≤0.05 | ≤0.05 | ≤0.05 | @1625 nm dB | ||||
10turns of 15mm radius | ≤1.0 | ≤0.1 | ||||||
1turns of 10mm radius | ≤1.5 | ≤0.2 | ||||||
1turns of 7.5mm radius | ≤0.5 | |||||||
1turns of 5mm radius |
