CFOA-AS-120
N/M
N/M
CABO OPTICO CFOA-AS-120
5Tube+filler single jacket
ISO9001
2km/Spool
Wooden Spool ，Φ1200*750mm
100km
5-25 Days
NINGBO CHINA
30% TT como depósito, contrapeso de 70% antes do envio.
| Características | |||||||
| Item | Descrição | ||||||
| Fibras Ópticas | UV fibra G.652.D;@1310nm ≤0.35dB/km; @1550nm ≤0.2dB/km; | ||||||
| Tubos Loose | 1.8 mm PBT | ||||||
| Filler FRP | 1.8 mm LDPE / PP | ||||||
| Elemento Central | 1.8 mm GFRP | ||||||
| Fita de bloqueio de água | 0.28mm espessura | ||||||
| Encadernador | 2 Fios de poliéster | ||||||
| Cordão de Rasgamento | 2 | ||||||
| Elemento de Tração | Fios de aramida. KEVLAR K49-3000D | ||||||
| Capa Externa | 1.6mm thickness HDPE | ||||||
| Diâmetro externo | 9.5±0.2mm | ||||||
| Massa nominal | 65±5kg | ||||||
| Comprimento Padrão | 3km or 4km (2% tolerance in more) | ||||||
| Temperatura de operação | -20~+65℃ | ||||||
Technical data:
Numbers of fibers: 4-12F;14-36F;36-48F
Fiber type: Single mode G.652.D/ Monomode
Strength Member: Aramid Yard
Loose Tube: 2.1mm-3.0mmPBT
Filler Rope: FRP
Water Blocking Layer（Material）: Waterproof GEL-filled/Water Blocking tape
Additional Strength Member（Material）：Aramid yarn
Outer Sheath: PE/AT jacket
Cable Diameter(±0.2mm): 8.0mm-12.5mm
Cable Weight(±10.0kg/km): 85-150kg
Attenuation coefficient : @ 1310nm≤0.35dB ; @ 1550nm ≤0.2dB
Min. bending radius Without Tension: 10.0×Cable-φ
Min. bending radius Under Maximum Tension: 20.0×Cable-φ
Description:
Cabos ópticos dielétricos auto sustentados formados com fibras ópticas revestidas em acrilato agrupados em unidades básicas preenchidas com geléia reunidos sobre um elemento central. Núcleo seco resistente a penetração de umidade e revestimento externo de material termoplástico resistente a intempéries, indicados para instalações aéreas em vãos com até 120 m.

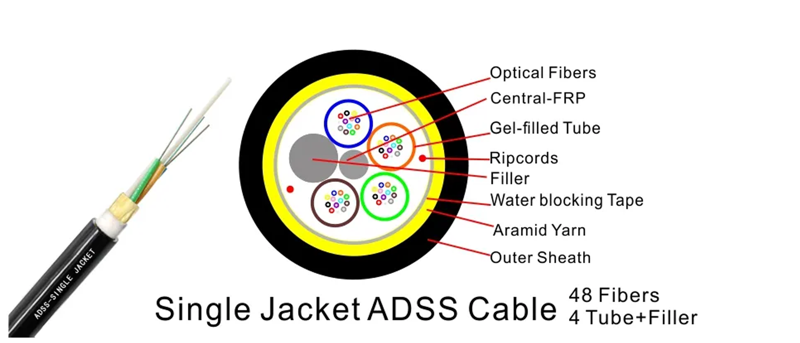

ADSS cable is loose tube stranded. Fiber, 250μm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. The tubes(and fillers) are stranded around a FRP(Fiber Reinforced Plastic ) as a non-metallic central strength member into a compact and circular cable core. After the cable core is filled with filling compound, it is covered with thin PE(polyethylene) inner sheath. After stranded layer of aramid yarns are applied over the inner sheath as strength member, the cable is completed with PE or AT(anti-tracking) outer sheath.
 Dimensionais | |||||||
| Quantidade total de fibras ópticas | Diâmetro externo (mm) | Massa nominal (kg/km) | Espessura mínima da capa (mm) | ||||
| 2 | 12 | 8.0±0.2mm | 48 | 1 | |||
| 18 | 36 | 8.0±0.2mm | 50 | 1 | |||
| 48 | 72 | 8.5±0.2mm | 60 | 1 | |||
| Outras Especificações | |||||||
| Massa nominal (kg/km) | |||||||
| AS80-S TS | AS120-S TS | AS200-S TS | |||||
| Quantidade total de fibras ópticas | Revestimento externo NR | Revestimento externo RC | Revestimento externo NR | Revestimento externo RC | Revestimento externo NR | Revestimento externo RC | |
| 2 a 12 | 65 | 72 | 65 | 72 | 70 | 77 | |
| 18 a 36 | 71 | 78 | 72 | 79 | 75 | 83 | |
| 48 a 72 | 92 | 100 | 93 | 101 | 98 | 107 | |
| 96 | 120 | 132 | 121 | 133 | 130 | 144 | |
| 144 | 200 | 218 | 200 | 218 | 214 | 232 | |
| Gravação | |||||||
| ZION CFOA-x-ASz(80)-S yF v TS k mês/ano "Nome do Cliente" ANATEL n° do certificado (**) LOTE nL" | |||||||
| Onde: | |||||||
| x = tipo da fibra | SM (fibra monomodo) | NZD (fibra monomodo com dispersão não nula) | |||||
| z = Vão (80, 120 ou 200) | RC: retardante à chama | ||||||
| y = Quantidade total de fibras ópticas | NR: não retardante | ||||||
| v = Denominação extra para fibras especiais | mês/ano = data de fabricação (MM/AAAA) | ||||||
| k = Denominação para material de capa | "Nome do Cliente" = quando solicitado no Pedido de Compra* | ||||||
| n° do certificado = número da certificação ANATEL para o respectivo produto | |||||||
| (**) = marcação seqüencial métrica xxxxxx m | |||||||
| nL = número do lote | |||||||
ADSS CABLE PLACE ORDER INFORMATION:
| Order Information: | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Fiber Type | Jacket Type | Out Cable Dia. | Fiber Count | Aramid Yarn Details Important | Span | Length/spool | RTS Important | |
| G.652.D | PE | 8mm-9mm | 4-12 | Numbers | Types | 50m | 4km | 5 |
| OS2 9/125 | AT | 9-10mm | 14-30 | 20 | K49-2840D | 80m | 3km | 10 |
| OM1 62.5/125 | PE/Flame retardant | 11-12mm | 32-48 | 34 | K29-3000D | 100m | 2km | 15 |
| OM2 50/125 | AT/Flame retardant | 12-13mm | 8050D | 120m | 1km | 40 | ||
Fibre Colors
No. | 1 | 2 | 3 | 4 | 5 | 6 |
Color | Blue | Orange | Green | Brown | Gray | White |
No. | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Red | Black | Yellow | Violet | Pink | Aqua |
Jacket Colors
No. | 1 | 2 | 3 | 4 | 5 | 6 |
Color | White | |||||
No. | 7 | 8 | 9 | 10 | 11 | 12 |
Color |
| Black |
Single mode optical fiber (ITU-T Rec. G.652.D)
Item | Specification |
Fiber type | Single mode |
Fiber material | Doped silica |
Attenuation coefficient @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
£ 0.35 dB/km £ 0.32 dB/km £ 0.21 dB/km £ 0.24 dB/km |
Point discontinuity | £ 0.05 dB |
Cable cut-off wavelength | £ 1260 nm |
Zero-dispersion wavelength | 1300 ~ 1324 nm |
Zero-dispersion slope | £ 0.092 ps/(nm2.km) |
Chromatic dispersion @ 1288 ~ 1339 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm | £3.5 ps/(nm. km) £5.3 ps/(nm. km) £18 ps/(nm. km) £22 ps/(nm. km) |
PMDQ (Quadrature average*) | £0.2 ps/km1/2 |
Mode field diameter @ 1310 nm | 9.2±0.4 um |
Core / Clad concentricity error | £ 0.5 um |
Cladding diameter | 125.0 ± 0.7 um |
Cladding non-circularity | £1.0% |
Primary coating diameter | 245 ± 10 um |
Proof test level | 100 kpsi (=0.69 Gpa), 1% |
Temperature dependence 0oC~ +70oC @ 1310 & 1550nm | £ 0.1 dB/km |
Normas Certificações
ITU-T Rec. G.652D IEC 60794 GR-409
ANATEL(Não certificado)
ABNT NBR 14160 - Cabo óptico aéreo dielétrico auto-sustentado
