Если нужно протянуть оптический кабель по воздуху между опорами или зданиями, эта категория — подходящая отправная точка. В ней четыре серии ZION: ОК/Д-Т, ОК/Д-М, ОК/Т-Т и ОК/Т-М. Для первого выбора ответьте на два вопроса: нужен диэлектрический или стальной несущий элемент, и подходит центральная трубка или модульная конструкция.
Если коротко: буква после дефиса помогает понять внутреннее устройство кабеля. «-Т» — волокна находятся в центральной трубке, «-М» — распределены по нескольким модулям. В сериях ОК/Д внешний несущий элемент диэлектрический, а в сериях ОК/Т — металлический. Ниже показано, что это означает на практике.
Простая центральнотрубочная конструкция
Волокна защищены трубкой с гидрофобным заполнением
Внешний несущий элемент не стальной, а диэлектрический
Когда смотреть эту модель: нужна воздушная линия с центральной трубкой и диэлектрическим несущим элементом. Для отдельных железнодорожных и энергетических опор официально указано применение до 12 кВ, но конфигурацию трассы нужно подтвердить.
Подробнее об ОК/Д-Т →Волокна распределены по отдельным оптическим модулям
Сердечник защищён от проникновения воды
Внешний несущий элемент диэлектрический
Когда смотреть эту модель: нужен модульный кабель с диэлектрическим несущим элементом для подвески на опорах или между зданиями. Для указанных вариантов применения рядом с электроинфраструктурой заявлен предел до 12 кВ.
Подробнее об ОК/Д-М →Волокна размещены в центральной трубке
Наружная оболочка из полиэтилена
Внешний несущий элемент металлический
Когда смотреть эту модель: проект требует подвесной кабель с металлическим несущим элементом, а центральнотрубочная конструкция подходит по числу волокон и механическим параметрам.
Подробнее об ОК/Т-Т →Волокна распределены по отдельным оптическим модулям
Сердечник имеет защиту от проникновения воды
Снаружи используется стальной канат, проволока или стренги
Когда смотреть эту модель: для воздушной линии нужна модульная конструкция со стальным внешним несущим элементом. Точные нагрузки и пролёт выбирают уже по спецификации проекта.
Подробнее об ОК/Т-М →Не начинайте выбор с полного кода модели. Сначала решите, можно ли использовать металл в несущем элементе, затем определите внутреннюю конструкцию и только после этого сверяйте пролёт, число волокон и климатические нагрузки.
ОК/Д — варианты с диэлектрическим внешним несущим элементом. ОК/Т — варианты с металлическим элементом. Если линия проходит рядом с электрооборудованием, не делайте выбор «на глаз»: условия трассы должен проверить проектировщик.
«-Т» означает центральную трубку: волокна собраны в одном защищённом элементе. «-М» означает модульную конструкцию: волокна распределены по нескольким трубкам вокруг центрального элемента. Какой вариант подходит, зависит от требуемого числа волокон и механики кабеля.
Для ОК/Д-Т и ОК/Д-М официально указаны варианты подвески в точках с потенциалом электрического поля до 12 кВ. Это полезный ориентир, но не универсальное разрешение: расстояния, крепление и безопасность подтверждают для конкретной линии.
Одного названия модели недостаточно. Для подбора нужны длина пролёта, ветер, гололёд, температура, способ крепления и допустимый провес. Без этих данных нельзя честно обещать, что конкретное исполнение выдержит трассу.
Нужен быстрый ответ? Сначала найдите нужную строку по двум признакам: «диэлектрик или металл» и «центральная трубка или модули». Размеры, число волокон и допустимые нагрузки затем уточняются для конкретной версии кабеля.

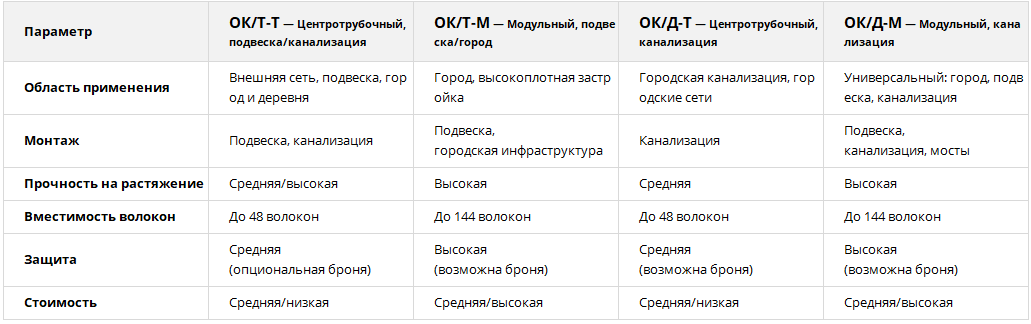

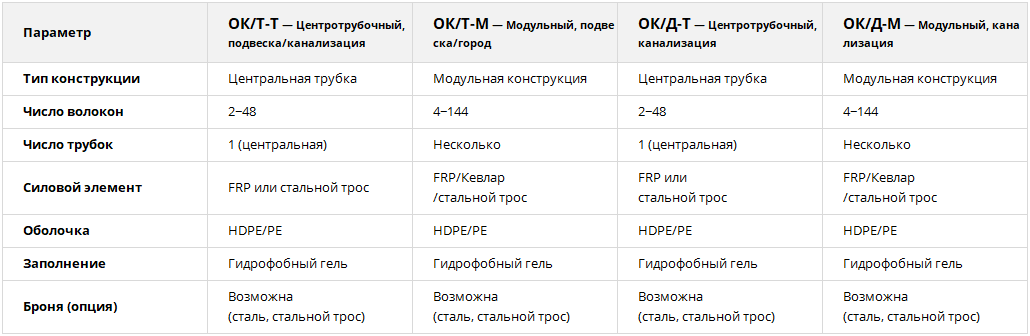

| Модель | Конструкция сердечника | Внешний несущий элемент | Подтверждённое назначение |
|---|---|---|---|
| ОК/Д-Т | Центральная трубка | Диэлектрический пруток, нити или стренги | Подвеска на опорах и между зданиями; указанные применения до 12 кВ |
| ОК/Д-М | Модульная | Диэлектрический пруток, нити или стренги | Подвеска на опорах и между зданиями; указанные применения до 12 кВ |
| ОК/Т-Т | Центральная трубка | Металлический | Подвесные линии связи с металлическим внешним несущим элементом |
| ОК/Т-М | Модульная | Стальной канат, проволока или стренги | Подвеска на опорах линий связи и между зданиями |
Проще всего запомнить так: это кабели для воздушных линий. Их подвешивают на опорах или между зданиями. Если кабель нужно закопать, протянуть в канализации, провести внутри здания или уложить под водой, сначала ищите серию, официально предназначенную для такого монтажа.
Все четыре серии относятся к подвесным кабелям с внешним несущим элементом. Но «подвесной» не означает «подходит для любого пролёта»: длину пролёта, нагрузку и крепёж всё равно рассчитывают.
Такое применение указано в официальных описаниях. На практике нужно проверить, выдержат ли точки крепления нагрузку, какой будет провес и какой кабель разрешён на вводе в здание.
Для ОК/Д-Т и ОК/Д-М указаны отдельные варианты применения до 12 кВ. Важно: это предел из описания продукта, а не готовый расчёт вашей линии.
Не считайте эту категорию универсальной. Для грунта, канализации, помещений или подводной прокладки нужен кабель, в документации которого прямо указан соответствующий способ монтажа.
Сначала выберите материал несущего элемента: ОК/Д — диэлектрический, ОК/Т — металлический. Затем выберите внутреннюю конструкцию: «-Т» — центральная трубка, «-М» — несколько модулей. После этого поставщик проверяет число волокон, пролёт и нагрузку.
Это часть кабеля, которая принимает механическую нагрузку при подвеске. Она помогает кабелю держаться между точками крепления. В этой категории несущий элемент может быть диэлектрическим или металлическим.
В некоторых конфигурациях — да. Для ОК/Д-Т и ОК/Д-М официально указаны точки с максимальным потенциалом электрического поля до 12 кВ. Но конкретную трассу, расстояния, крепёж и безопасность нужно подтвердить расчётом.
Нет. Кроме пролёта важны ветер, гололёд, температура, провес, способ крепления и требуемое число волокон. Поэтому два проекта с одинаковым пролётом могут потребовать разные исполнения.
Потому что серия может иметь разные исполнения. Число и тип волокон, диаметр, масса, радиус изгиба и допустимая нагрузка должны быть указаны в спецификации именно того кабеля, который предлагается для вашего проекта.
Не знаете все технические термины? Это нормально. Для начала отправьте то, что известно о маршруте и условиях монтажа; недостающие параметры можно уточнить при подборе.
тип трассы, длина линии и длина каждого пролёта;
число волокон, тип волокна и требуемая длина кабеля;
предпочтительная конструкция: центральная трубка или модульная;
требование к внешнему несущему элементу: диэлектрический или стальной;
ветровой район, гололёдная нагрузка и диапазон температур;
стрела провеса, допустимое растягивающее усилие и используемая арматура;
наличие ЛЭП, железнодорожной контактной сети или других электрических рисков;
количество, длина барабана, маркировка, упаковка и требуемые документы.
