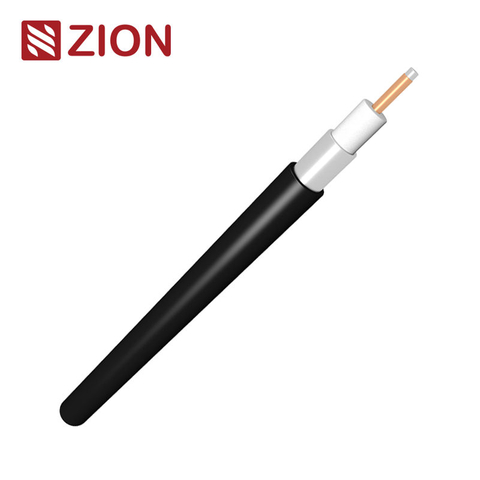

PS trunk coaxial cables are 75 ohm hardline cables for longer CATV distribution runs. The range uses a copper-clad aluminum conductor, foamed PE dielectric, welded smooth aluminum tube, and PE jacket. Choose the cable size by attenuation and installation space, then select an M version when an integrated messenger is required.
Four representative models show the two main decisions clearly: 500 versus 750 size, and messenger versus non-messenger construction. Intermediate 565, 625, and 700 sizes are also available when the project needs a closer balance of attenuation, cable diameter, and handling.
NO.7100401
75 ± 2 Ω cable with a 14.48 mm PE jacket and integrated 2.77 mm steel messenger. Consider it when a smaller messenger-supported hardline cable fits the route.
View Product Details →NO.7100405
75 ± 2 Ω cable with a 20.83 mm PE jacket and seven-strand messenger. Its published maximum attenuation is 5.71 dB/100 m at 1000 MHz.
View Product Details →NO.7100410
Non-messenger 75 ± 2 Ω hardline cable with a 14.48 mm PE jacket. Choose it where the route already provides separate mechanical support or messenger hardware.
View Product Details →NO.7100414
Non-messenger 75 ± 2 Ω hardline cable with a 20.83 mm PE jacket. Its published maximum attenuation is 5.71 dB/100 m at 1000 MHz.
View Product Details →Start with the mechanical route, then use the attenuation budget to select the cable size. Connector compatibility, bend radius, temperature, and installed length should be confirmed before ordering.
Choose an M model when the cable must include an integrated messenger. Choose the corresponding non-M model when mechanical support is provided separately; confirm the full support and loading design for the route.
Use the link-loss calculation, not the model number alone. In the representative range, PS 750 has lower published attenuation at 1000 MHz than PS 500, but it also has a larger 20.83 mm jacket diameter.
Match the 75 ohm system, cable size, connector family, equipment frequency range, and grounding plan. The published PS range covers return-loss data from 5 to 1000 MHz; confirm the selected model for any project outside that range.
The 500 and 750 endpoints show the main trade-off between cable size and attenuation. Use the full project loss budget and the selected model data sheet for final engineering.
| Model | Messenger | Jacket Diameter | Max. Attenuation at 1000 MHz | Selection Direction |
|---|---|---|---|---|
| PS 500M | 2.77 mm steel | 14.48 mm | 8.27 dB/100 m | Smaller messenger-supported option |
| PS 750M | 7 × 1.67 mm | 20.83 mm | 5.71 dB/100 m | Lower-loss messenger-supported option |
| PS 500 | No | 14.48 mm | 8.27 dB/100 m | Smaller cable with separate support |
| PS 750 | No | 20.83 mm | 5.71 dB/100 m | Lower-loss cable with separate support |
PS hardline cables are intended for 75 ohm CATV trunk and distribution paths where longer runs require controlled attenuation. They are not a substitute for 50 ohm RF feeder cable or flexible drop cable.
Use PS cable for 75 ohm CATV trunk and distribution links after calculating total cable and connector loss across the operating band.
M models provide an integrated messenger, but pole spacing, wind and ice loading, hardware, grounding, and local installation requirements still need a project-specific design.
Do not select this range for a 50 ohm system or assume connector interchangeability. Confirm impedance, cable-size-specific connectors, environmental requirements, and equipment limits.
It is a 75 ohm hardline coaxial cable for longer CATV distribution runs. The construction uses a foamed PE dielectric and welded smooth aluminum tube rather than the braid-based construction common in flexible drop cables.
The M versions include an integrated messenger; the matching non-M versions do not. The signal-cable dimensions and published electrical data are otherwise paired by size, but the installation design must account for the actual support method.
No. A larger size can reduce attenuation, but it also increases cable diameter and affects routing, connector choice, bending space, and handling. Select the smallest model that satisfies the complete loss and installation budget.
No, not as a direct impedance-matched replacement. The PS range is specified at 75 ± 2 Ω, so a 50 ohm system requires a suitable 50 ohm cable and matching components.
A complete route description helps identify the correct size and construction without requiring you to know every cable term in advance.
Required PS size or maximum permitted cable diameter
Installed length and operating frequency range in MHz
Maximum allowable link attenuation in dB
Integrated messenger required: yes or no
Connector family, equipment interfaces, and grounding method
Route type, bend constraints, temperature, and environmental exposure
Quantity, reel length, marking, packaging, and test-document requirements
