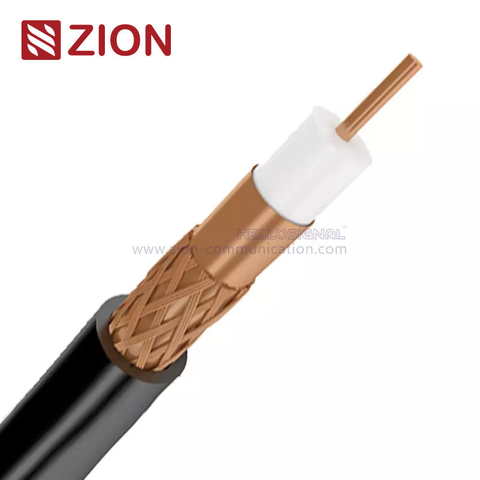

RK 75-3-313 is a 75 ohm CCTV coaxial cable family built around a 0.60 mm bare-copper center conductor, foamed polyethylene dielectric, foil shield and 65% braid. Choose between CCA or bare-copper braid, then select PVC or LSZH jacket material to match the installation specification.
Start with the jacket requirement, then choose the braid material. All four configurations retain the same 75 ± 5 Ω nominal impedance, 0.60 mm bare-copper center conductor, 2.70 mm foamed polyethylene dielectric and 65% braid coverage.
NO.7100341
A 75 Ω CCTV coax with a bare-copper center conductor, foil plus 65% CCA braid, and PVC jacket. Consider it when the project specification accepts this shield and jacket combination.
View Product Details →NO.7100342
This version replaces the CCA braid with 65% bare-copper braid while retaining the PVC jacket. Select it when the cable schedule specifically calls for a copper-braid shield.
View Product Details →NO.7100343
This configuration combines a 65% CCA braid with an LSZH jacket. Consider it where the cable schedule requires LSZH construction and permits CCA braid.
View Product Details →NO.7100344
This version pairs a 65% bare-copper braid with an LSZH jacket. Specify it when both copper braid and LSZH construction are stated project requirements.
View Product Details →The electrical platform is shared, so most purchase decisions come down to braid material, jacket material and the actual route conditions.
Match the shield material written in the cable schedule. Choose NO.7100342 or NO.7100344 for a 65% bare-copper braid; choose NO.7100341 or NO.7100343 where 65% CCA braid is accepted.
Use the jacket material required by the project specification and local installation rules. PVC is offered in NO.7100341 and NO.7100342; LSZH is offered in NO.7100343 and NO.7100344.
These products are listed for longer CCTV run lengths, but no universal maximum route length applies. Confirm the camera format, operating frequency, connector loss and attenuation budget before specifying the reel length.
Confirm that the source, receiver and termination system require 75 Ω coax. A 75 Ω rating alone does not establish support for every analog, HD-over-coax, broadcast or RF format.
Read across by braid and jacket. The common construction includes a 0.60 mm bare-copper center conductor, 2.70 mm FPE dielectric, foil shield, 65% braid, 75 ± 5 Ω impedance and a published operating range of −20 °C to +60 °C.
| Product | Braid | Jacket | Impedance | Selection Cue |
|---|---|---|---|---|
| NO.7100341 | 65% CCA | PVC | 75 ± 5 Ω | CCA braid plus PVC jacket |
| NO.7100342 | 65% bare copper | PVC | 75 ± 5 Ω | Copper braid plus PVC jacket |
| NO.7100343 | 65% CCA | LSZH | 75 ± 5 Ω | CCA braid plus LSZH jacket |
| NO.7100344 | 65% bare copper | LSZH | 75 ± 5 Ω | Copper braid plus LSZH jacket |
The family is intended for 75 Ω CCTV signal paths and is presented for longer CCTV runs. Final suitability depends on the video format, route length, environment and termination system.
Use it where the camera and receiving equipment specify a 75 Ω coaxial path. Confirm the required format and allowable attenuation rather than selecting only by connector type.
Choose PVC or LSZH according to the approved cable schedule and applicable installation requirements. Request the compliance documents required for the selected configuration and project location.
Do not treat the cable as an outdoor, direct-burial, plenum, SDI or universal HD-over-coax solution unless the selected version and project documents explicitly confirm that use.
It is a 75 Ω coaxial cable family for CCTV signal paths. The four listed configurations share the same core electrical construction and differ mainly by braid and jacket material.
NO.7100341 uses 65% CCA braid with a PVC jacket, while NO.7100344 uses 65% bare-copper braid with an LSZH jacket. Both list a 0.60 mm bare-copper center conductor and 75 ± 5 Ω impedance.
No. LSZH describes the jacket material choice; it does not replace local code review or project approval. Confirm the required fire, smoke, halogen and installation classifications for the exact product ordered.
No single distance can be promised for every system. Calculate the attenuation budget using the operating frequency, camera format, connector loss and receiver limits, then confirm the selected configuration.
You do not need to translate every requirement into cable terminology. Provide the system and route information below so the exact RK 75-3-313 configuration can be checked before quotation.
Preferred product code: NO.7100341, NO.7100342, NO.7100343 or NO.7100344
Required braid material: CCA or bare copper
Required jacket material: PVC or LSZH
Camera system, video format, equipment models and connector type
Longest route length and allowable signal-loss budget
Installation environment and applicable compliance requirements
Reel length, quantity, marking, packaging and test-document requirements
Certification and compliance references for project review, qualification and purchasing documentation.
